【活动二】探究串联电池组两端电压与每节电池两端电压的关系。
1. 在下面的虚线框中画出实验电路图。

2. 动手实验：根据电路图连接电路。
3. 数据记录：

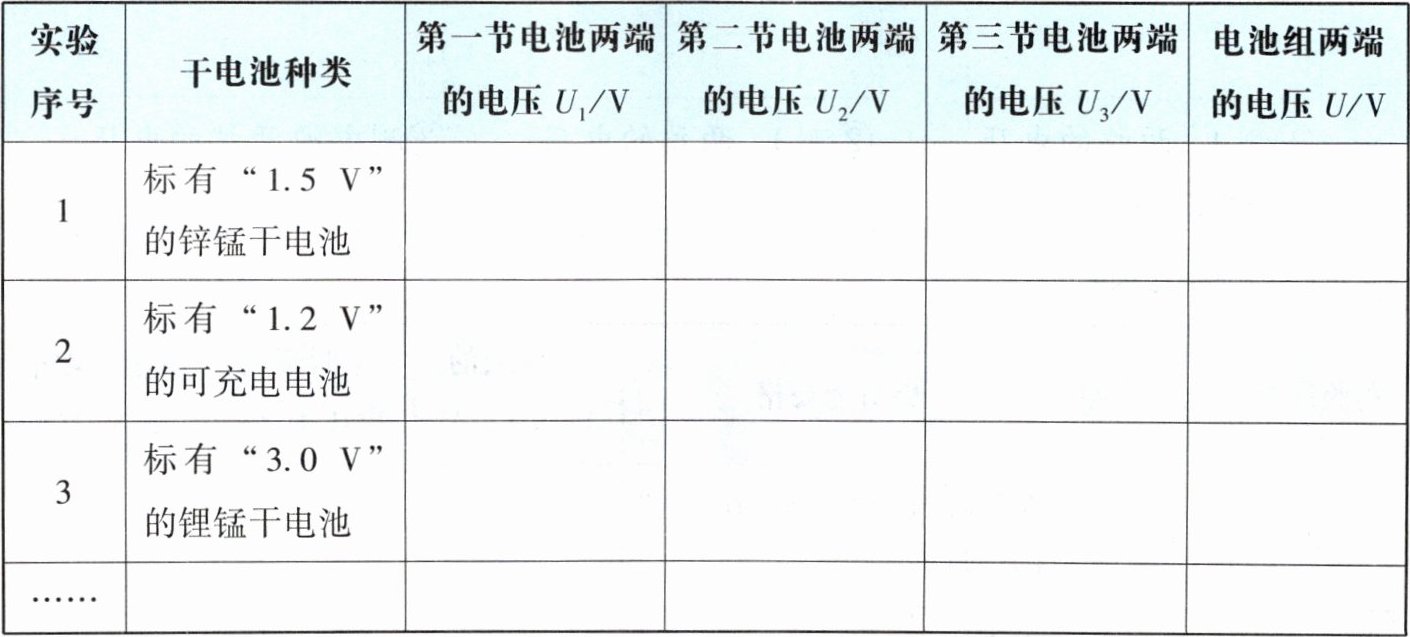

|实验序号|干电池种类|第一节电池两端的电压$U_1$/V|第二节电池两端的电压$U_2$/V|第三节电池两端的电压$U_3$/V|电池组两端的电压$U$/V|
| ---- | ---- | ---- | ---- | ---- | ---- |
|1|标有“1.5 V”的锌锰干电池| | | | |
|2|标有“1.2 V”的可充电电池| || | |
|3|标有“3.0 V”的锂锰干电池| | | | |
|……| | | | | |
4. 分析实验数据可知，串联电池组两端的电压与每节电池两端电压的关系是。

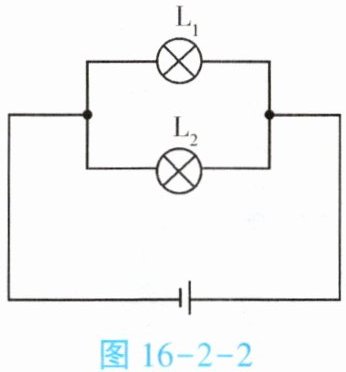

【活动三】探究并联电路（图16-2-2）各支路用电器两端的电压与电源两端电压的关系。

1. 请在下面的虚线框内设计出实验电路图。

①测$L_1$两端的电压 ②测$L_2$两端的电压 ③测电源两端的电压
2. 实验器材：。
3. 数据记录：

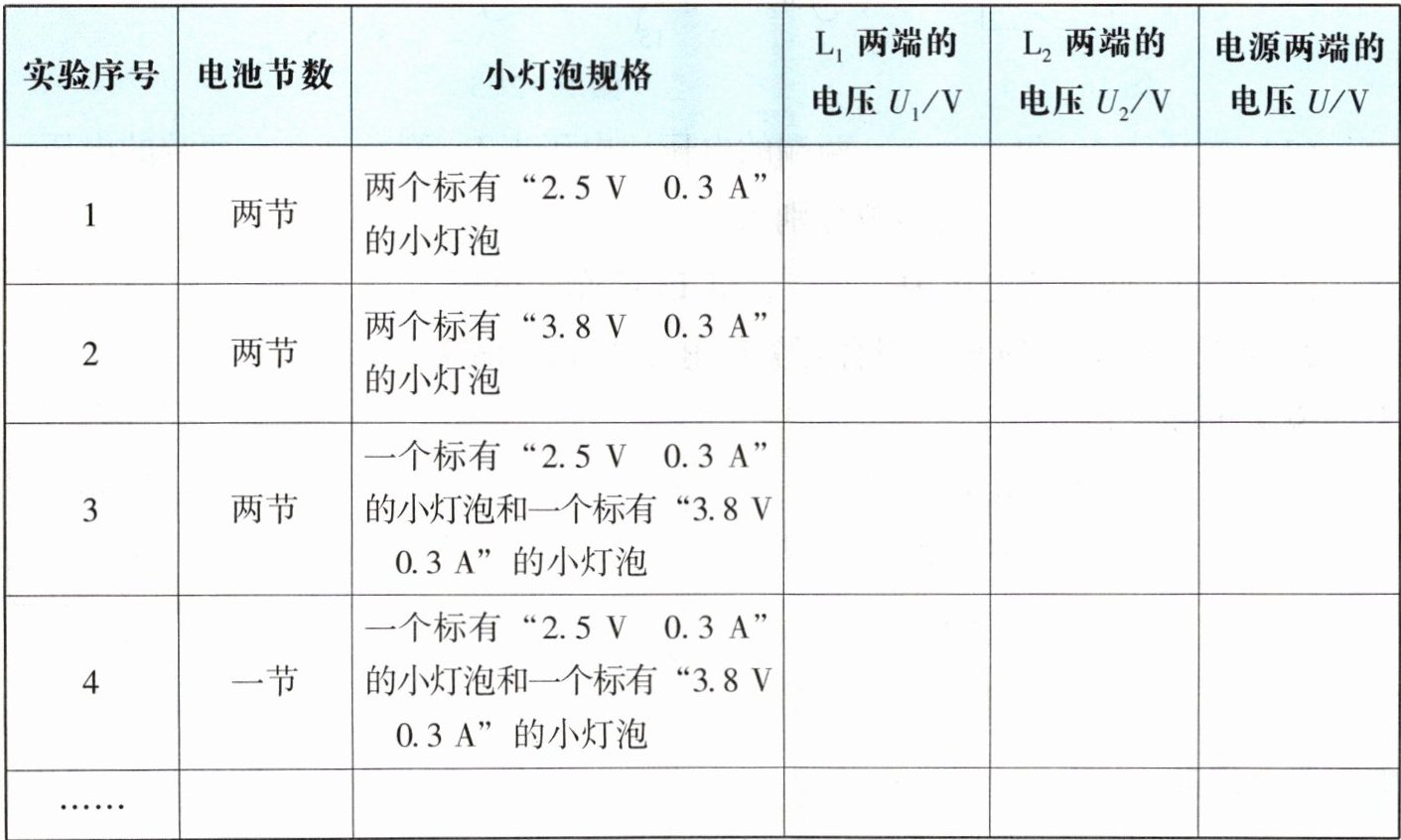

|实验序号|电池节数|小灯泡规格|$L_1$两端的电压$U_1$/V|$L_2$两端的电压$U_2$/V|电源两端的电压$U$/V|
| ---- | ---- | ---- | ---- | ---- | ---- |
|1|两节|两个标有“2.5 V 0.3 A”的小灯泡| | | |
|2|两节|两个标有“3.8 V 0.3 A”的小灯泡| | | |
|3|两节|一个标有“2.5 V 0.3 A”的小灯泡和一个标有“3.8 V 0.3 A”的小灯泡| || |
|4|一节|一个标有“2.5 V 0.3 A”的小灯泡和一个标有“3.8 V 0.3 A”的小灯泡| | | |
|……| | | | | |
4. 分析实验数据后回答：并联电路中各支路用电器两端的电压是否相等，与电源两端的电压又有什么关系？

【活动二】
1. 如答图16-10所示。(答案合理即可)
3. 略
4. 串联电池组两端的电压等于每节电池两端电压之和
【活动三】
1. 如答图16-11所示。
2. 电池若干、小灯泡两个、电压表一个、导线若干
3. 略
4. 并联电路中，各支路用电器两端的电压相等；各支路用电器两端的电压与电源两端的电压相等。
