[典例 3] 如图所示, , 灯泡 L 上标有“0.5 A 3 W”字样, 当闭合开关 S 时, 灯泡 L 正常发光, 此时电流表的示数为 0.3 A。求:
(1)电源电压。
(2)电阻器 R 的阻值。
(3)通电 1 min 电阻器 R 产生的热量。
解析:(1)由图可知,灯泡 L 与电阻器 R 并联,闭合开关,灯泡正常发光,则灯泡两端的电压等于其额定电压;由 $P=UI$ 可知,灯泡两端的电压 $U_L=\frac{P_L}{I_L}=\frac{3\ \mathrm{W}}{0.5\ \mathrm{A}}=6\ \mathrm{V}$;根据并联电路的电压特点可知,电源电压 $U=U_R=U_L=6\ \mathrm{V}$。
(2)由图可知,电流表测量通过电阻器 R 的电流, $I_R=0.3\ \mathrm{A}$,由欧姆定律可知,
$R$ 的电阻 $R=\frac{U_R}{I_R}=\frac{6\ \mathrm{V}}{0.3\ \mathrm{A}}=20\ \Omega$。
(3)通电 1 min 电阻器 R 产生的热量 $Q=I_R^2Rt=(0.3\ \mathrm{A})^2×20\ \Omega×60\ \mathrm{s}=108\ \mathrm{J}$。
答案:(1)6 V (2)20 Ω (3)108 J

(1) 6 V
(2) 20 Ω
(3) 108 J

[典例4]下列事例中,属于防止电流热效应产生危害的是()。

A.用电热孵化器孵小鸡
B.用电热水壶烧水
C.用电熨斗熨衣服
D.电脑里装有防热风扇
解析:用电热孵化器孵小鸡,使用电热水壶烧水,用电熨斗熨衣服,都是将电能转化为内能,属于利用电流的热效应,故A、B、C不符合题意;启动电脑后,防热风扇可给电脑降温,是为了防止电热产生危害,故D符合题意。
答案:D

D

1.英国物理学家焦耳经过多次实验，最终归纳总结得出焦耳定律。以下物理量的单位用焦耳命名的是()。

A.电功率
B.电阻
C.能量
D.电流

C

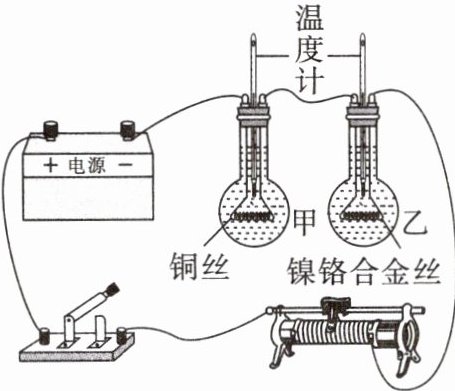

2.用如图所示的实验装置探究电流通过导体时产生的热量与什么因素有关。以下说法中不正确的是()。


A.通过观察温度计的示数比较电流产生的热量
B.利用该实验装置可以探究通电时间一定时,导体产生的热量与电阻的关系
C.利用该实验装置还可以探究通电时间一定时,导体产生的热量与电流的关系
D.甲、乙两瓶中可以装质量相同的不同液体

D

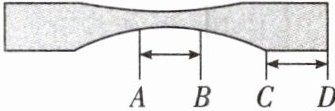

3. 取口香糖锡纸，剪成如图所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端分别连接电池的正、负极，发现锡纸条很快开始冒烟、着火。下列分析正确的是()。

A.通过AB段和CD段的电流不相等
B.正常情况下，AB段会先着火
C.AB段和CD段的电压相等
D.AB段和CD段的电阻相等

B

4.甲、乙两电热丝电阻之比为2:3，通过的电流之比为3:1，则相同时间内产生的热量之比为()。

A.2:1
B.6:1
C.1:2
D.1:6

B
