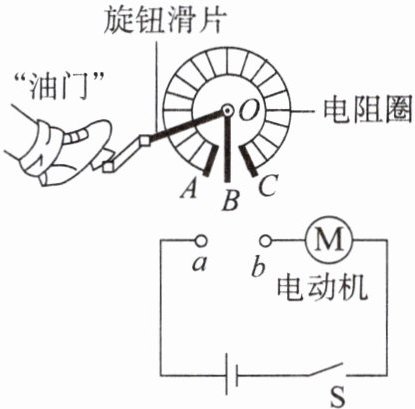

3.电动汽车的“油门”示意图如图所示，其实质是变阻器。脚向下踩“油门”时，旋钮滑片可以绕O点在电阻圈上逆时针转动。通过控制流经电动机的电流的大小来控制汽车速度，当脚向下踩“油门”时，汽车速度变大，接入电路的电阻变小。
(1)该“油门”通过改变接入电路中的电阻圈的
(2)电路中的a、b接点应当与变阻器中A、B、C三个接点中的
(1)该“油门”通过改变接入电路中的电阻圈的
长度
（选填“材料”“横截面积”或“长度”）来改变电阻的大小。(2)电路中的a、b接点应当与变阻器中A、B、C三个接点中的
A、B
相连。答案
(1)长度
(2)A、B
(2)A、B
解析
【分析】
要解答本题，需结合滑动变阻器的工作原理分析：
1. 滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，电阻大小由材料、长度、横截面积决定，本题中电阻圈材料和横截面积不变，滑片移动改变接入电阻丝的长度，据此解答第一问。
2. 第二问需结合题目要求：脚踩油门时滑片逆时针转动，接入电阻变小、电流变大、速度变大。需判断接线柱连接：若接A、B，接入的是A到滑片的电阻丝，滑片逆时针转动时该段长度变短，电阻减小，符合要求；其他接线柱组合会使电阻变大，不符合题意，据此确定接线柱。
【解析】
(1) 电阻的大小与导体的材料、长度、横截面积有关，本题中电阻圈的材料和横截面积不变，旋钮滑片移动时，改变了接入电路中电阻圈的长度，从而改变电阻大小，故填“长度”。
(2) 当脚向下踩“油门”，滑片绕O点逆时针转动时，要求接入电路的电阻变小。若将a、b接点与A、B相连，接入电路的电阻丝是A到滑片的部分，滑片逆时针转动时，A到滑片的电阻丝长度变短，电阻减小，电路中电流增大，电动机转速变大，符合题目要求；若接其他组合，接入电阻会变大，不符合题意，故应选A、B。
【答案】
(1)长度；(2)A、B
【知识点】
滑动变阻器的工作原理；变阻器的应用
【点评】
本题结合电动汽车油门的实际场景考查滑动变阻器的应用，需理解滑动变阻器通过改变接入电阻丝长度改变电阻的核心原理，结合题目中电阻变化的要求分析接线柱选择，属于基础应用类题目。
【难度系数】
0.5
要解答本题，需结合滑动变阻器的工作原理分析：
1. 滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，电阻大小由材料、长度、横截面积决定，本题中电阻圈材料和横截面积不变，滑片移动改变接入电阻丝的长度，据此解答第一问。
2. 第二问需结合题目要求：脚踩油门时滑片逆时针转动，接入电阻变小、电流变大、速度变大。需判断接线柱连接：若接A、B，接入的是A到滑片的电阻丝，滑片逆时针转动时该段长度变短，电阻减小，符合要求；其他接线柱组合会使电阻变大，不符合题意，据此确定接线柱。
【解析】
(1) 电阻的大小与导体的材料、长度、横截面积有关，本题中电阻圈的材料和横截面积不变，旋钮滑片移动时，改变了接入电路中电阻圈的长度，从而改变电阻大小，故填“长度”。
(2) 当脚向下踩“油门”，滑片绕O点逆时针转动时，要求接入电路的电阻变小。若将a、b接点与A、B相连，接入电路的电阻丝是A到滑片的部分，滑片逆时针转动时，A到滑片的电阻丝长度变短，电阻减小，电路中电流增大，电动机转速变大，符合题目要求；若接其他组合，接入电阻会变大，不符合题意，故应选A、B。
【答案】
(1)长度；(2)A、B
【知识点】
滑动变阻器的工作原理；变阻器的应用
【点评】
本题结合电动汽车油门的实际场景考查滑动变阻器的应用，需理解滑动变阻器通过改变接入电阻丝长度改变电阻的核心原理，结合题目中电阻变化的要求分析接线柱选择，属于基础应用类题目。
【难度系数】
0.5

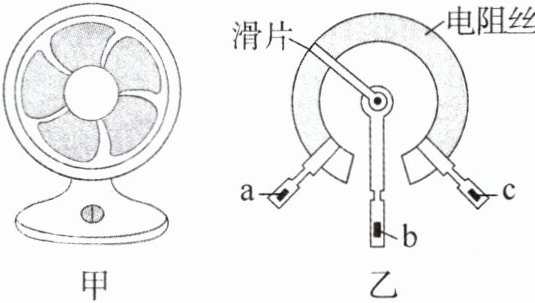

4.图甲是常用的一种可调转速的小风扇，图乙为其用于调转速的电位器的结构图，a、b、c是电位器的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮滑片在电阻丝上同向滑动，即可通过改变接入电路中的电阻丝的长度来改变风扇转速。下列分析正确的是 （
A.将a、c接入电路中，逆时针转动旋钮时，风扇转速变大
B.将a、c接入电路中，顺时针转动旋钮时，风扇转速减小
C.将a、b接入电路中，顺时针转动旋钮时，风扇转速变大
D.将b、c接入电路中，顺时针转动旋钮时，风扇转速变大
D
）A.将a、c接入电路中，逆时针转动旋钮时，风扇转速变大
B.将a、c接入电路中，顺时针转动旋钮时，风扇转速减小
C.将a、b接入电路中，顺时针转动旋钮时，风扇转速变大
D.将b、c接入电路中，顺时针转动旋钮时，风扇转速变大
答案
D
解析
【分析】要解决这道题，需明确电位器的工作原理：电位器本质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻；电源电压不变时，电阻越小，电路电流越大，风扇转速越快，电阻越大则转速越慢。解题时需先确定每个选项中接入电路的电阻丝段，再分析转动旋钮时该段电阻丝长度的变化，进而判断电阻、电流和转速的变化。
【解析】
1. 电位器的工作原理：接入电路的电阻丝长度决定电阻大小，电阻与长度成正比；根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，电阻$R$越小，电流$I$越大，风扇转速越快，反之转速越慢。
2. 选项A：将a、c接入电路时，整个弧形电阻丝全部接入电路，滑片移动不改变接入电阻，电路电流不变，风扇转速不变，故A错误。
3. 选项B：同理，将a、c接入电路时，接入电阻为整个电阻丝，电阻不变，电流不变，风扇转速不变，故B错误。
4. 选项C：将a、b接入电路时，接入的是a到滑片的电阻丝；顺时针转动旋钮时，滑片向c移动，a到滑片的电阻丝变长，电阻变大，电流变小，风扇转速变小，故C错误。
5. 选项D：将b、c接入电路时，接入的是b到c的电阻丝；顺时针转动旋钮时，滑片向c移动，b到c的电阻丝变短，电阻变小，电流变大，风扇转速变大，故D正确。
【答案】D
【知识点】滑动变阻器的工作原理、欧姆定律的应用
【点评】本题考查电位器的工作原理，核心是明确接入电路的电阻丝段，通过转动方向判断电阻变化，结合欧姆定律分析电流与转速的关系，属于中等难度的基础题，需准确理解电位器的接线规则。
【难度系数】0.5
【解析】
1. 电位器的工作原理：接入电路的电阻丝长度决定电阻大小，电阻与长度成正比；根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，电阻$R$越小，电流$I$越大，风扇转速越快，反之转速越慢。
2. 选项A：将a、c接入电路时，整个弧形电阻丝全部接入电路，滑片移动不改变接入电阻，电路电流不变，风扇转速不变，故A错误。
3. 选项B：同理，将a、c接入电路时，接入电阻为整个电阻丝，电阻不变，电流不变，风扇转速不变，故B错误。
4. 选项C：将a、b接入电路时，接入的是a到滑片的电阻丝；顺时针转动旋钮时，滑片向c移动，a到滑片的电阻丝变长，电阻变大，电流变小，风扇转速变小，故C错误。
5. 选项D：将b、c接入电路时，接入的是b到c的电阻丝；顺时针转动旋钮时，滑片向c移动，b到c的电阻丝变短，电阻变小，电流变大，风扇转速变大，故D正确。
【答案】D
【知识点】滑动变阻器的工作原理、欧姆定律的应用
【点评】本题考查电位器的工作原理，核心是明确接入电路的电阻丝段，通过转动方向判断电阻变化，结合欧姆定律分析电流与转速的关系，属于中等难度的基础题，需准确理解电位器的接线规则。
【难度系数】0.5
5.(吉林中考)某调光台灯的简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向
A
(选填“A”或“B”)端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器短路
。答案
A 短路
解析
【分析】
要解决这道题，需结合串联电路特点、欧姆定律和电功率知识分析：台灯亮度由实际功率决定，实际功率越大灯越亮；电路中灯泡与滑动变阻器串联，电源电压不变，要使灯变亮需增大电路电流，即减小滑动变阻器接入电阻。故障部分，灯一直很亮且亮度不变，说明滑动变阻器接入电阻始终为0，无法调节，据此判断故障。
【解析】
1. 滑片移动方向：滑动变阻器接入电路的是滑片到A端的电阻丝，当滑片向A端移动时，接入的电阻丝长度变短，电阻减小，电路总电阻减小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流增大；灯泡电阻不变，由$P=I^2R$可知，灯泡实际功率增大，台灯变亮，故滑片应向A端移动。
2. 故障分析：若滑动变阻器短路，其接入电路的电阻为0，电路总电阻最小，电流最大，台灯一直很亮；且短路后滑动变阻器无法改变电阻，所以无论怎样调节滑片，台灯亮度都不变，因此故障是滑动变阻器短路。
【答案】
A 短路
【知识点】
滑动变阻器的使用、欧姆定律应用、电路故障分析
【点评】
本题结合实际调光台灯电路，考查滑动变阻器对电路的影响及电路故障判断，需掌握串联电路规律和电功率与电流的关系，是电路部分的基础题型。
【难度系数】
0.5
要解决这道题，需结合串联电路特点、欧姆定律和电功率知识分析：台灯亮度由实际功率决定，实际功率越大灯越亮；电路中灯泡与滑动变阻器串联，电源电压不变，要使灯变亮需增大电路电流，即减小滑动变阻器接入电阻。故障部分，灯一直很亮且亮度不变，说明滑动变阻器接入电阻始终为0，无法调节，据此判断故障。
【解析】
1. 滑片移动方向：滑动变阻器接入电路的是滑片到A端的电阻丝，当滑片向A端移动时，接入的电阻丝长度变短，电阻减小，电路总电阻减小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流增大；灯泡电阻不变，由$P=I^2R$可知，灯泡实际功率增大，台灯变亮，故滑片应向A端移动。
2. 故障分析：若滑动变阻器短路，其接入电路的电阻为0，电路总电阻最小，电流最大，台灯一直很亮；且短路后滑动变阻器无法改变电阻，所以无论怎样调节滑片，台灯亮度都不变，因此故障是滑动变阻器短路。
【答案】
A 短路
【知识点】
滑动变阻器的使用、欧姆定律应用、电路故障分析
【点评】
本题结合实际调光台灯电路，考查滑动变阻器对电路的影响及电路故障判断，需掌握串联电路规律和电功率与电流的关系，是电路部分的基础题型。
【难度系数】
0.5

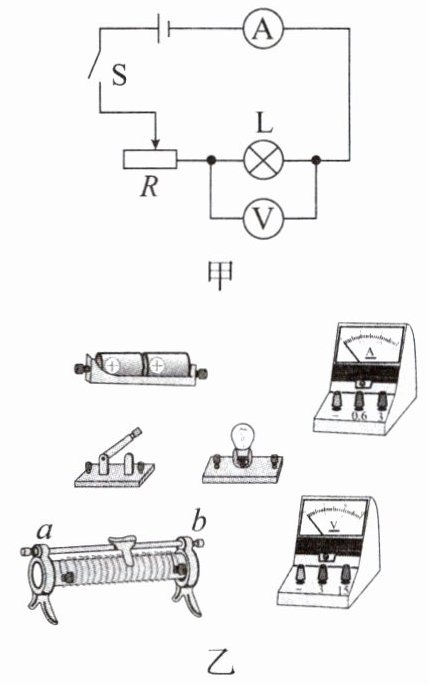

6.根据电路图甲，用笔画线代替导线连接实物图乙。要求：①电压表测量范围选用0～3 V，电流表测量范围选用0～0.6 A；②滑动变阻器的滑片置于a端时，接入电路的电阻最大。
答案
如图所示。
解析
【分析】
要连接实物图，需先明确电路图的连接逻辑：滑动变阻器R、灯泡L、电流表A串联，电压表V并联在灯泡L两端。连接时需注意：①电流表选0~0.6A量程，电压表选0~3V量程，且电表正负接线柱要遵循“正进负出”；②滑动变阻器滑片置于a端时接入电阻最大，因此滑动变阻器需接“一上一下”接线柱，下接线柱选b（这样滑片在a端时，接入的电阻丝最长，电阻最大）。按照电流路径依次连接串联元件，最后并联电压表。
【解析】
1. 连接串联主电路：从电源正极出发，接电流表的“0.6”接线柱（正接线柱），电流表负接线柱接灯泡的一个接线柱；灯泡的另一个接线柱接滑动变阻器的下接线柱b，滑动变阻器的上接线柱a接开关的一个接线柱，开关的另一个接线柱接电源负极，满足滑动变阻器滑片在a端时接入电阻最大的要求。
2. 并联电压表：将电压表的“3”接线柱（正接线柱）接灯泡的电流流入端，电压表的负接线柱接灯泡的电流流出端，使电压表并联在灯泡两端，量程符合要求。
【答案】
【知识点】
实物电路连接、滑动变阻器使用、电表使用
【点评】
本题考查根据电路图连接实物电路，核心是掌握滑动变阻器和电表的正确使用规则，属于电学基础操作题，需注意接线柱的选择和电流方向的正确性。
【难度系数】
0.7
要连接实物图，需先明确电路图的连接逻辑：滑动变阻器R、灯泡L、电流表A串联，电压表V并联在灯泡L两端。连接时需注意：①电流表选0~0.6A量程，电压表选0~3V量程，且电表正负接线柱要遵循“正进负出”；②滑动变阻器滑片置于a端时接入电阻最大，因此滑动变阻器需接“一上一下”接线柱，下接线柱选b（这样滑片在a端时，接入的电阻丝最长，电阻最大）。按照电流路径依次连接串联元件，最后并联电压表。
【解析】
1. 连接串联主电路：从电源正极出发，接电流表的“0.6”接线柱（正接线柱），电流表负接线柱接灯泡的一个接线柱；灯泡的另一个接线柱接滑动变阻器的下接线柱b，滑动变阻器的上接线柱a接开关的一个接线柱，开关的另一个接线柱接电源负极，满足滑动变阻器滑片在a端时接入电阻最大的要求。
2. 并联电压表：将电压表的“3”接线柱（正接线柱）接灯泡的电流流入端，电压表的负接线柱接灯泡的电流流出端，使电压表并联在灯泡两端，量程符合要求。
【答案】
【知识点】
实物电路连接、滑动变阻器使用、电表使用
【点评】
本题考查根据电路图连接实物电路，核心是掌握滑动变阻器和电表的正确使用规则，属于电学基础操作题，需注意接线柱的选择和电流方向的正确性。
【难度系数】
0.7

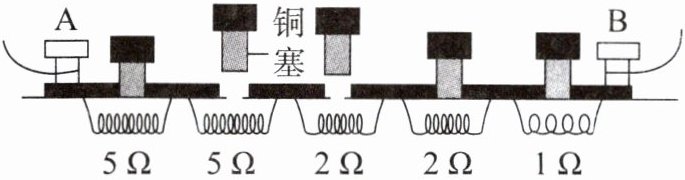

7.下图是插入式电阻箱的结构示意图，当铜塞插入间隙时，相应的电阻丝被短路。它的最大电阻是
15
Ω。图中A、B两个接线柱之间的电阻是7
Ω。答案
15 7
解析
【分析】
插入式电阻箱的工作原理是：铜塞插入时，对应的电阻丝被短路，电流不经过该电阻丝；铜塞拔出时，对应的电阻丝接入电路，电流经过该电阻丝。计算总电阻时，只需将拔出铜塞对应的电阻丝阻值相加；最大电阻为所有电阻丝都接入时的总阻值，即所有电阻丝阻值之和。
【解析】
1. 求最大电阻：将所有电阻丝的阻值相加，即 $5\Omega + 5\Omega + 2\Omega + 2\Omega + 1\Omega = 15\Omega$。
2. 求A、B接线柱间的电阻：观察图中铜塞状态，拔出的铜塞对应接入的电阻丝为5Ω和2Ω，因此总电阻为 $5\Omega + 2\Omega = 7\Omega$。
【答案】
15；7
【知识点】
电阻箱的工作原理、电阻的串联
【点评】
本题考查插入式电阻箱的读数，核心是理解铜塞插入/拔出对电阻丝接入的影响，属于基础电学题，难度较低。
【难度系数】
0.3
插入式电阻箱的工作原理是：铜塞插入时，对应的电阻丝被短路，电流不经过该电阻丝；铜塞拔出时，对应的电阻丝接入电路，电流经过该电阻丝。计算总电阻时，只需将拔出铜塞对应的电阻丝阻值相加；最大电阻为所有电阻丝都接入时的总阻值，即所有电阻丝阻值之和。
【解析】
1. 求最大电阻：将所有电阻丝的阻值相加，即 $5\Omega + 5\Omega + 2\Omega + 2\Omega + 1\Omega = 15\Omega$。
2. 求A、B接线柱间的电阻：观察图中铜塞状态，拔出的铜塞对应接入的电阻丝为5Ω和2Ω，因此总电阻为 $5\Omega + 2\Omega = 7\Omega$。
【答案】
15；7
【知识点】
电阻箱的工作原理、电阻的串联
【点评】
本题考查插入式电阻箱的读数，核心是理解铜塞插入/拔出对电阻丝接入的影响，属于基础电学题，难度较低。
【难度系数】
0.3
