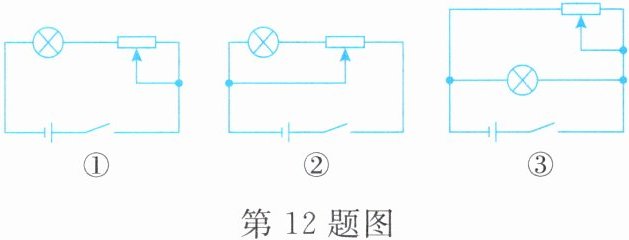

12. 如图所示的各电路图中，同种元件规格相同。当开关闭合后，既能利用滑动变阻器改变灯泡的亮度，又不会造成事故的电路是（）


A.①
B.②
C.③
D.①②

A

逐个分析三个电路：
1. 电路①：灯泡与滑动变阻器串联，滑动变阻器接入滑片左侧的电阻丝，移动滑片可改变接入电路的电阻，从而改变电路电流，实现改变灯泡亮度，且无论滑片如何移动，都不会出现电源短路，无安全事故。
2. 电路②：灯泡被导线短路，无法发光，且滑片移到最右端时，滑动变阻器接入电阻为0，会造成电源短路，引发事故。
3. 电路③：灯泡与滑动变阻器并联，灯泡两端电压始终等于电源电压，亮度无法改变，且滑片移到最下端时，滑动变阻器接入电阻为0，会造成电源短路，引发事故。
综上，只有电路①符合要求。

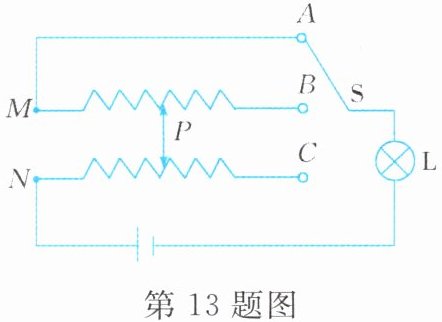

13.如图所示，AM为导线，BM、CN为两根相同的电阻丝。下列说法不正确的是（）


A.开关S和A端接触，滑片P向右移动，灯泡L变暗
B.开关S和B端接触，滑片P向右移动，灯泡L亮度不变
C.开关S和C端接触，滑片P向左移动，灯泡L变亮
D.开关S和C端接触，滑片P无论怎样移动，灯泡L的亮度都不变

C

逐个分析各选项的电路接入电阻：
1. 开关S和A端接触时，接入电路的总电阻为MP段电阻与NP段电阻之和，滑片P向右移动，接入总电阻变大，电路电流变小，灯泡L变暗，A说法正确。
2. 开关S和B端接触时，接入电路的总电阻为BP段电阻与NP段电阻之和，两段电阻之和为定值，滑片移动总电阻不变，电路电流不变，灯泡L亮度不变，B说法正确。
3. 开关S和C端接触时，接入电路的总电阻为CP段电阻与NP段电阻之和，两段电阻之和为定值，无论滑片P怎样移动，总电阻都不变，电路电流不变，灯泡L亮度始终不变，因此C说法错误，D说法正确。
题目要求选择不正确的选项。

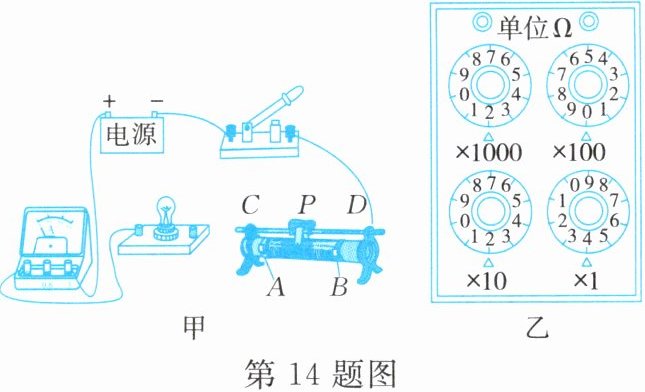

14. 如图甲所示为“用滑动变阻器改变灯泡亮度”的实验。

(1)要求滑动变阻器的滑片P向A端滑动时，灯泡变亮，则灯泡右接线柱应该接滑动变阻器的（填字母）接线柱。
(2)开始实验后，甲组的同学发现无论怎样移动滑片P，灯泡一直很暗且亮度不发生变化，这可能是因为；
乙组的同学发现闭合开关时，灯泡立刻发出耀眼的光并很快熄灭，这可能是因为。
(3)图乙中电阻箱的示数是。

解：
(1) A
(2) 滑动变阻器同时接了下方A、B两个接线柱，接入全部电阻丝，电路总电阻最大且保持不变；
闭合开关前滑动变阻器的滑片没有调到最大阻值处，接入电路的电阻过小，电流过大，导致灯泡烧坏
(3) 2024Ω

15.[创新思维]某同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC竖直于地面，风力越强，金属杆OC偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡L，测风力时，闭合开关S。通过分析可知：金属杆OC与圆弧形电阻AB组合在一起相当于一个，当观察到小灯泡变亮时，则可以判定风力变（选填“大”或“小”）。若要提高该装置反映风力大小的准确性，可采取的方法是。

解：
滑动变阻器
大
在电路中串联一个电流表，通过电流的数值大小更精准地对应反映风力的大小（合理即可）
