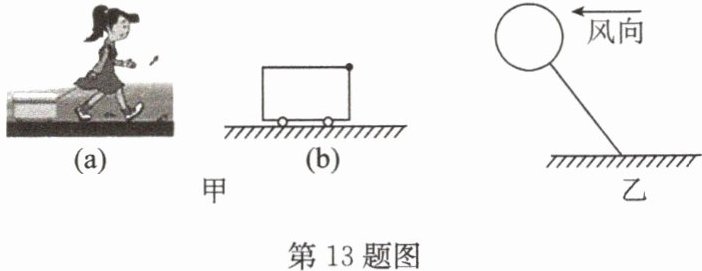

13. (1)如图甲(a)所示,小华用$ 20N $的力拉着重为$ 50N $的行李箱行走,拉力方向与水平面成$ 30^{\circ} $角. 试在图甲(b)中画出行李箱所受的拉力的示意图.
(2)如图乙所示,一个用细绳系于地面飘飞的氦气球静止在空中. 请画出此时氦气球所受重力和绳子拉力的示意图.

13.(1)如答图甲所示　　　　(2)如答图乙所示
　　
　　　　　　　　　第13题答图

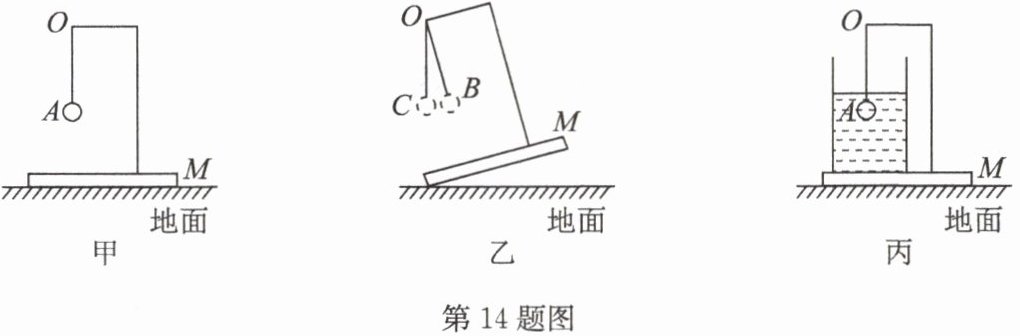

14. (2024·海陵区期末)为探究重力的方向,兴趣小组设计了以下实验.

(1)将图甲装置放在水平地面上,逐渐改变木板$ M $与地面的夹角到图乙位置,观察到悬线$ OA $应在(填“OC”或“OB”)方向静止. 若剪断图乙中的悬线,小球将垂直于(填“木板$ M $”或“水平地面”)下落.
(2)再将小球放置在盛水的杯子中(如图丙所示),逐渐改变木板$ M $与地面的夹角,发现悬线始终与水面相互.
(3)由以上探究可知:重力的方向始终是.

14.(1)OC　水平地面　(2)垂直　(3)竖直向下的

15. (2025·姜堰区期末)田径比赛中的跳高项目,经历了“跨越式”“剪式”“滚式”“俯卧式”“背越式”5次技术性的革命. 目前运动员普遍采用“背越式”技术(如图所示),下列说法正确的是 ()


A.采用“背越式”技术,目的是起跳时人体重心可以高出横杆很多
B.“背越式”跳高时,人跃起后不再受重力
C.“背越式”掌握得好的运动员,过杆时重心可以低于横杆
D.“背越式”掌握得好的运动员,过杆时重心一定在运动员身上

15.C
