7. (2024·威海)摄影爱好者拍摄到“站”在水面上的水黾(一种昆虫)纤细的腿使水面发生了形变，如图甲所示；同时看到水底有带“光环”的暗影，如图乙所示。此时“形变的水”相当于(填光学元件名称)；当水黾游到水浅的地方，暗影面积会(变小/不变/变大)。

7. 凹透镜 变小

【分析】
要解决本题，需先分析水面形变的结构特点，结合光学元件的特征判断第一个空；再结合凹透镜的光学性质，分析水浅时暗影面积的变化。首先，水黾的腿压在水面使水面形成中间低、边缘高的凹陷，该结构中间薄、边缘厚，符合凹透镜的特点；其次，水底暗影是光经形变水面折射形成，凹透镜对光线有发散作用，水浅时水面到水底距离减小，光线发散后暗影面积变小。
【解析】
1. 光学元件判断：水黾的腿使水面发生形变，形成中间薄、边缘厚的凹陷结构，而凹透镜的结构特征就是中间薄、边缘厚，因此形变的水相当于凹透镜。
2. 暗影面积变化：凹透镜对光线具有发散作用，当水黾游到水浅的地方时，水面到水底的距离变小，光线经过凹透镜发散后，在水底形成的暗影区域会变小，因此暗影面积变小。
【答案】
凹透镜；变小
【知识点】
凹透镜的特点、凹透镜对光的作用
【点评】
本题结合生活中常见的水黾现象，考查光学元件的识别和凹透镜的光学性质，需要学生结合图形分析水面形变结构，再运用光学知识解决实际问题，难度适中，注重知识的应用。
【难度系数】
0.6

8. 如图所示，一个透明均匀的玻璃球被切成三部分，其中属于凸透镜的有 （）

A.①和②
B.①和③
C.②和③
D.①②③

8. B

【分析】要判断属于凸透镜的部分，需先明确凸透镜的定义：中间厚、边缘薄的透镜为凸透镜，凹透镜则是中间薄、边缘厚。接下来观察图中三个部分的形状，对比结构特点即可得出结论。
【解析】根据凸透镜的定义，中间厚、边缘薄的透镜是凸透镜。观察题图可知：①部分中间厚、边缘薄，属于凸透镜；②部分中间薄、边缘厚，属于凹透镜；③部分中间厚、边缘薄，属于凸透镜。因此属于凸透镜的是①和③，对应选项B。
【答案】B
【知识点】凸透镜的定义、透镜类型判断
【点评】本题考查透镜类型的判断，核心是掌握凸透镜与凹透镜的结构特征，属于基础题型，难度不大。
【难度系数】0.6

9. (2024·广西)如图所示的眼镜片是（）

A.凸面镜
B.凹面镜
C.凸透镜
D.凹透镜

9. C

【分析】
要判断眼镜片的类型，首先需明确眼镜片属于利用光的折射的透镜，而凸面镜、凹面镜是利用光的反射的面镜，先排除面镜类选项；再根据凸透镜和凹透镜的结构特点（中间厚边缘薄为凸透镜，中间薄边缘厚为凹透镜），结合选项选出正确答案。
【解析】
1. 区分透镜和面镜：凸面镜、凹面镜是面镜，依靠光的反射成像；眼镜片是透明的，属于透镜，依靠光的折射成像，因此排除A（凸面镜）、B（凹面镜）选项。
2. 区分凸透镜和凹透镜：凸透镜的结构特点是中间厚、边缘薄，凹透镜是中间薄、边缘厚。结合题目中眼镜片的特征，可知该眼镜片为凸透镜，因此选C。
【答案】
C
【知识点】
透镜分类；凸透镜
【点评】
本题考查透镜与面镜的区分及凸透镜的识别，属于光学基础题，难度较低，掌握透镜的基本概念和分类特点即可解答。
【难度系数】
0.8

10. 小明将水滴滴在透明玻璃纸上，透过水滴观察报纸上的字，发现字变大了，这个水滴相当于一个凸透镜，如图甲所示。通过“嫦娥一号”把它带到太空中，水滴由于不受重力，会变得如图乙所示，则在太空中，该水滴透镜 （）

A.焦距不变
B.焦距会变长
C.对光线偏折能力增强
D.对光线偏折能力减弱

10. C

【分析】
本题需结合凸透镜的形状与焦距、偏折能力的关系分析：水滴在地球上受重力呈扁凸透镜状，太空失重时收缩为球形，球形水滴表面曲率更大。凸透镜的曲率会影响焦距和偏折能力，曲率越大，焦距越短，对光线偏折能力越强，据此判断选项。
【解析】
水滴在太空中因失重收缩为球形（图乙），相比地球上扁的水滴透镜（图甲），球形水滴的表面曲率更大。对于凸透镜，透镜的曲率越大，焦距越短，对光线的偏折能力越强。因此该水滴透镜的焦距变短，对光线偏折能力增强，对应选项C。
【答案】
C
【知识点】
凸透镜焦距、透镜偏折能力
【点评】
本题结合失重环境下水滴的形状变化，考查凸透镜形状对光学性质的影响，需理解曲率与透镜焦距、偏折能力的关联，是透镜基础知识的应用类题目。
【难度系数】
0.5

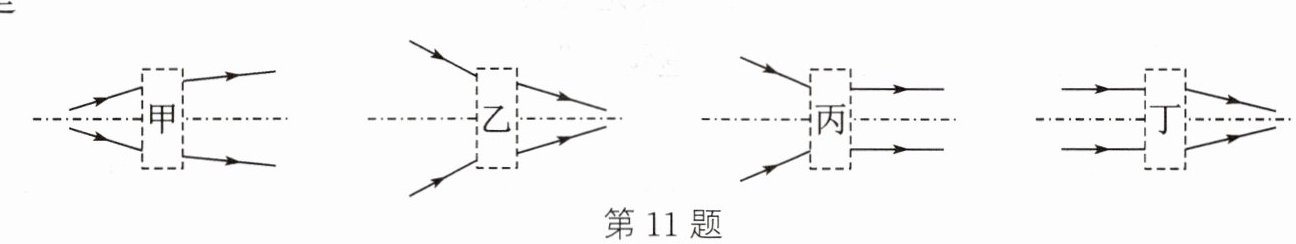

11. 下图中画出了光线通过甲、乙、丙、丁透镜的示意图(透镜在虚线框内未画出),下列说法正确的是 ()


A.光线通过甲透镜后越来越偏离主光轴,因此甲透镜是凹透镜
B.光线通过乙透镜后越来越靠近主光轴,因此乙透镜是凸透镜
C.甲透镜和丁透镜对光线的作用是相同的,甲和丁都是凸透镜
D.丙透镜和丁透镜对光线的作用是相同的,丙和丁都是凹透镜

11. C

【分析】
要判断透镜类型，需依据透镜对光线的作用：凸透镜对光线有会聚作用（折射光线相对于入射光线向主光轴偏折），凹透镜对光线有发散作用（折射光线相对于入射光线远离主光轴偏折）。逐个分析甲、乙、丙、丁的光线偏折情况，再对应选项判断。
【解析】
1. 甲透镜：入射光线原本向外发散，经过甲后，光线向主光轴偏折，发散程度减小，说明甲对光线有会聚作用，是凸透镜。
2. 乙透镜：入射光线原本向主光轴会聚，经过乙后，光线远离主光轴偏折，会聚程度减小，说明乙对光线有发散作用，是凹透镜。
3. 丙透镜：入射光线原本向外发散，经过丙后，光线变为平行于主光轴，向主光轴偏折，说明丙对光线有会聚作用，是凸透镜。
4. 丁透镜：入射光线平行于主光轴，经过丁后，光线向主光轴偏折，会聚，说明丁对光线有会聚作用，是凸透镜。
对选项逐一判断：
A选项：甲是凸透镜，不是凹透镜，错误。
B选项：乙是凹透镜，不是凸透镜，错误。
C选项：甲和丁都是凸透镜，对光线的作用均为会聚，作用相同，正确。
D选项：丙和丁都是凸透镜，不是凹透镜，错误。
【答案】
C
【知识点】
透镜对光线的作用、凸透镜与凹透镜的判断
【点评】
本题核心是理解透镜“会聚/发散”的判断依据（相对于入射光线的偏折方向），需避免仅看光线最终是否相交的误区，难度适中。
【难度系数】
0.5

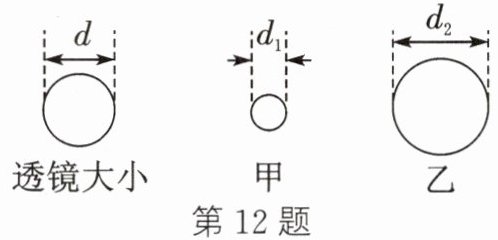

12.（1）小明在判别直径相同的两透镜的类型时，分别将它们正对太阳，把一张纸放在它们的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示（$d_1 ＜ d ＜ d_2$）。其中形成甲光斑的是凸透镜，形成乙光斑的是凹透镜。（一定/可能/一定不）
（2）小华在测量凸透镜的焦距$f$时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为$l$，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则$l$（大于/等于/小于）$f$。小华取一发光的小电灯放在凸透镜主光轴上离光心距离为$l$处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将（变大/不变/变小）。

12.（1）一定 可能 （2）小于 变大

【分析】
首先，判别透镜类型需利用凸透镜对光线的会聚作用、凹透镜对光线的发散作用分析：凸透镜使光线会聚，凹透镜使光线发散。对于甲光斑，其直径小于透镜直径，说明光线被会聚，因此形成甲光斑的一定是凸透镜；对于乙光斑，其直径大于透镜直径，凹透镜会使光线发散形成更大光斑，但凸透镜在焦点以内时，光线未会聚到焦点就向外扩散，也会形成比透镜大的光斑，因此形成乙光斑的可能是凹透镜。
对于焦距测量：当白纸远离透镜时再次出现相同大小的光斑，说明初始时白纸在凸透镜一倍焦距以内（即l小于f），因为若l等于f，光斑是最小最亮的，远离后光斑会变大；若l大于f，远离时光斑会先变小再变大，不会出现相同大小的光斑。小电灯放在距离透镜l处（一倍焦距以内），光线经凸透镜后发散，白纸远离时，发散光线范围变大，光斑变大。
【解析】
（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用：
甲光斑直径$d_1 ＜ d$（透镜直径），说明光线被会聚，因此形成甲光斑的一定是凸透镜；
乙光斑直径$d_2 ＞ d$，凹透镜使光线发散会形成更大光斑，而凸透镜在焦点以内时，光线未会聚到焦点就向外扩散，也会形成比透镜大的光斑，因此形成乙光斑的可能是凹透镜。
（2）测量凸透镜焦距：
白纸在透镜下方距离$l$处出现光斑，远离后又出现相同大小的光斑，说明初始时$l ＜ f$：若$l=f$，光斑是最小最亮的，远离后光斑变大；若$l＞f$，远离时光斑先变小再变大，不会出现相同大小的光斑，故$l$小于$f$。
小电灯放在距离透镜$l$处（一倍焦距以内），光线经凸透镜后发散，白纸沿主光轴远离透镜时，发散光线覆盖范围增大，因此光斑大小变大。
【答案】
（1）一定；可能 （2）小于；变大
【知识点】
凸透镜的会聚作用；凹透镜的发散作用；凸透镜焦距的测量
【点评】
本题考查透镜对光线的作用及凸透镜焦距的理解，需明确凸透镜的会聚、发散是相对入射光线而言，同时掌握凸透镜在一倍焦距内外的光线传播特点，对概念理解和逻辑分析能力有一定要求。
【难度系数】
0.5
