5. (★★)某玩具工程车，内部主要由电动机和警示灯组成。装上电池后，先闭合底部的开关$\mathrm{S}_1$，警示灯会发光；再闭合开关$\mathrm{S}_2$，工程车能跑起来；只闭合开关$\mathrm{S}_2$，工程车不能跑起来。请你在虚线框内画出符合要求的电路图。
答案
5. 如答图15.3-3所示
1. (★★)河曲河灯会是国家级非物质文化遗产之一。在灯会现场,小明发现有一盏灯忽亮忽灭,其他灯亮度不发生变化,于是他判断灯的连接方式为
并联
(填“串联”或“并联”),他判断的依据是这些灯在工作时互不影响
。答案
1. 并联 这些灯在工作时互不影响
2. (★★)下面是小明同学对身边的一些电路工作情况进行观察分析得出的判断,其中不正确的是
【 】
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的
【 】
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的
答案
B
3. (★★)同学们在进行研学活动时，观察

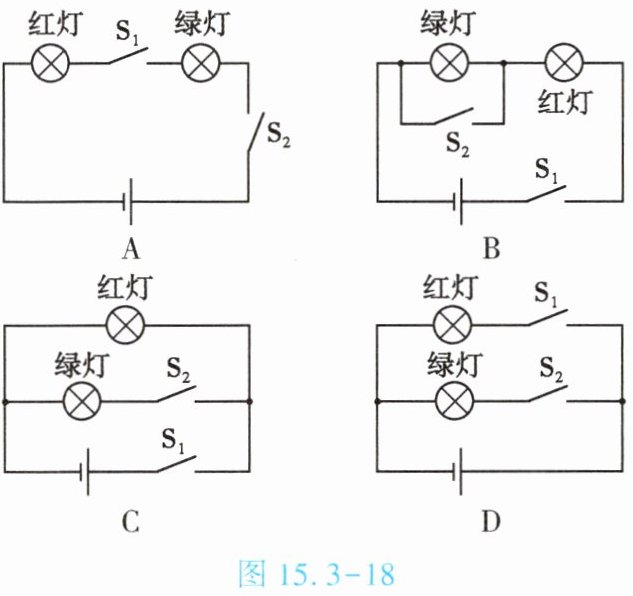

某交通路口指挥车辆通行的信号灯，绿灯行，红灯停，图15.3-18是他们画出的简化的红绿灯工作时的电路图，你认为正确的是 【 】
某交通路口指挥车辆通行的信号灯，绿灯行，红灯停，图15.3-18是他们画出的简化的红绿灯工作时的电路图，你认为正确的是 【 】
答案
D

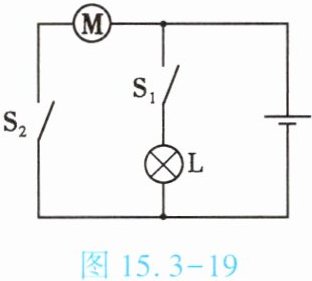

4.(★★★)(双选)图15.3-19是一个简化的电冰箱内的电路图,其中M是压缩机用的电动机,L是电冰箱内的照明灯。下列说法正确的是
【 】
A.只闭合$S_1$,灯L亮、电动机M工作
B.只闭合$S_2$,灯L亮、电动机M工作
C.闭合$S_1$和$S_2$时,灯L和电动机M是并联的
D.闭合$S_1$,灯L亮;闭合$S_2$,电动机M工作
【 】
A.只闭合$S_1$,灯L亮、电动机M工作
B.只闭合$S_2$,灯L亮、电动机M工作
C.闭合$S_1$和$S_2$时,灯L和电动机M是并联的
D.闭合$S_1$,灯L亮;闭合$S_2$,电动机M工作
答案
CD

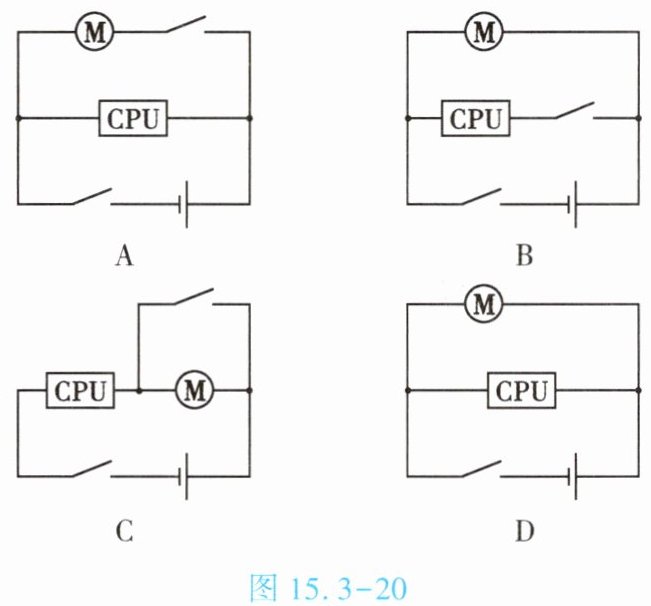

5. (★★)电脑正常工作时,中央处理器(即CPU)不断发热,必须用风扇给其降温。为了保证中央处理器不被烧坏,带动风扇的电动机要先启动;中央处理器断电后,电风扇仍然工作散热,符合上述要求的电路图设计是图15.3-20中的【】
图15.3-20
图15.3-20
答案
B
