2025年暑假作业内蒙古教育出版社八年级物理第52页答案
5. 根据要求,完成作图。

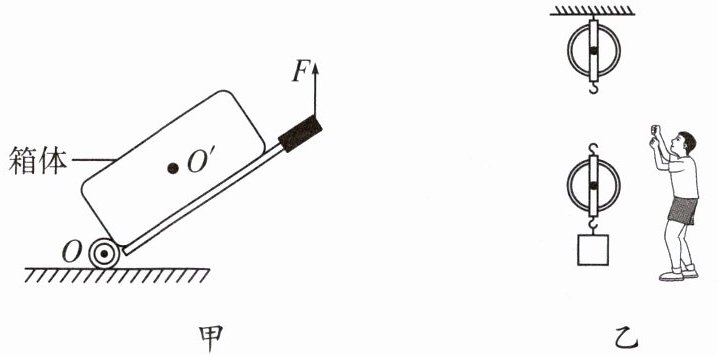

(1)某乘客手持拉杆行李箱的情形如图甲所示,O 是轮子的转轴,O'是行李箱的重心。把拉杆行李箱看作杠杆,以 O 为支点,画出力 F 的力臂 L 和行李箱所受重力 G 的示意图。
(2)如图乙所示,小君用滑轮组提起重物,请画出滑轮组的绕线。

答案


如图所示：

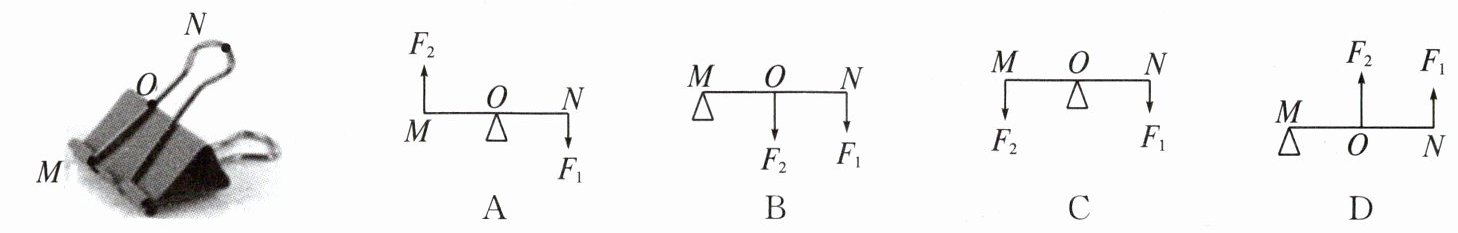

6. 常用的燕尾夹如图所示,MON 可以看作一个杠杆。当用力摁住 N 点打开夹子时,下列关于此杠杆示意图表示合理的是(
C
)

答案

C
7. 如图,杆秤是一种传统测量质量的工具,其中 A、B 是两个不同测量范围的提纽,秤钩 C 处悬挂被测物,提起提纽 A 或 B,在秤杆 E 上移动秤砣 D,达到平衡后,根据秤砣的位置可以在秤杆上读出被测物的质量。有关该杆秤,下列判断正确的是(
B
)

A. 它只能测量比秤砣质量小的物体

B. 用提纽 A 时比用提纽 B 时的测量范围更大

C. 将秤砣质量减少,则该秤的读数将偏小

D. 只有当秤杆的粗细均匀时,杆秤的刻度才是均匀的

答案

B
8. 中国高铁运营里程突破 4 万千米,稳居世界第一。高速铁路的输电线要绷得直直的,如图为输电线的牵引装置工作原理图,其中定滑轮可以改变力的方向。钢绳通过滑轮组悬挂 20 个相同的坠砣,每个坠砣的配重为 200 N,若某段时间内坠砣串下降了 20 cm,不计滑轮、钢绳的自重和摩擦,输电线 P 端受到的拉力大小为
8×10³
N。输电线 P 端向左移动了
10
cm。

答案

$8 × 10^{3}$　10
