3. 如图9E-3所示的电路中,电源电压为$U_{0}$且保持不变,电阻$R_{1}$、$R_{2}$的阻值均为$R_{0}$。

(1)某同学分析电路后猜想:闭合开关S后,电压表V的示数与电流表A的示数的比值将变小。你是否同意该同学的观点?请回答并简述理由:______________________________。
(2)对上述猜想进行实验验证。正确连接电路,闭合开关S后,发现电压表V的示数与电流表A的示数均不变。若电路中存在一处故障且只发生在电阻$R_{1}$或$R_{2}$处。请写出故障是:________________________。
【分析】(1)图中两个电阻并联,电压表测量电源电压,电流表测量干路电流。闭合开关S后,根据电源电压不变,电压表V的示数不变;根据并联电路互不影响,通过电阻$R_{1}$的电流不变,增大支路$R_{2}$的电流,根据干路电流等于各支路电流之和得,电流表的示数变大, 故电压表V的示数与电流表A的示数的比值将变小,同意该同学的观点。(2)电压表V的示数与电流表A的示数均不变,说明电路不是短路,否则电流表将烧坏,电压表无示数。由于闭合开关S后,电流表的示数不变,说明$R_{2}$支路的电流为0,即$R_{2}$断路。

【解析】：(1) 闭合开关 S 后，电源电压$U_{0}$不变，所以电压表 V 示数不变；电阻$R_{1}$、$R_{2}$并联，$R_{1}$支路电流$I_{1}=\frac{U_{0}}{R_{0}}$不变，闭合 S 后$R_{2}$支路有电流$I_{2}=\frac{U_{0}}{R_{0}}$，根据并联电路电流特点，电流表示数$I = I_{1}+I_{2}$变大。由$R=\frac{U}{I}$，U 不变，I 变大，则$\frac{U}{I}$变小，即电压表 V 的示数与电流表 A 的示数的比值变小。
(2) 若$R_{2}$断路，闭合开关 S 后，$R_{2}$支路无电流，电路总电阻不变（始终为$R_{1}$的电阻），根据$I=\frac{U}{R}$（U 为电源电压，R 为总电阻），电流表示数不变；电压表始终测电源电压，示数也不变。若$R_{1}$断路，闭合开关 S 前，电路断路，电流表示数为 0，不符合题意。
【答案】：(1) 同意，闭合开关 S 后，电压表 V 示数不变，电流表 A 示数变大，根据$R = \frac{U}{I}$，比值变小 (2)$R_{2}$断路

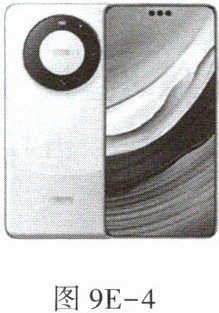

1. 工作和生活中,手机已成为人们常用的工具。如图9E-4所示的某国产智能手机的电池电压最接近 ( )

A. 3.7 V
B. 0.2 V
C. 220 V
D. 380 V

A

2. 如图9E-5所示的电路中,电源电压保持不变,开关S接到a时,电压表的示数为9 V;开关S接到b时,电压表的示数为4 V。下列说法正确的是 ( )

A. 电源电压为9 V
B. 灯$L_{1}$两端的电压为4 V
C. 灯$L_{2}$两端的电压为5 V
D. 灯$L_{1}$和灯$L_{2}$的总电压为13 V

$\boldsymbol{A}$
