1.电压的高低可以用测量,该测量仪器在电路图中的符号是。
2.电压表的使用。
(1)电压表应与被测元器件。
(2)应该使标有“－”号的接线柱靠近电源的,另一个接线柱靠近电源的。
(3)电压表所选测量范围的最大测量值必须被测电路两端的电压。
3.电压表的读数。
(1)明确所选电压表的。
(2)确定电压表的。
(3)接通电路后,看表针总共偏转了多少个。
4.在只有一个用电器的电路中,用电器两端的电压与电源两端的电压。

1.电压表 Ⓥ
2.(1)并联 (2)负极 正极 (3)大于
3.(1)测量范围 (2)分度值 (3)小格
4.相等

【分析】本题是对电压表相关基础知识的考查，解题时需回忆课本中关于电压测量工具、电压表的使用规则、读数方法以及简单电路中电压关系的内容，对应每个问题的空，匹配对应的知识点即可完成作答。
【解析】1. 电压的高低需用电压表测量，该仪器在电路图中的符号为Ⓥ；2. 电压表使用规则：(1)应与被测元器件并联；(2)标有“－”的接线柱靠近电源负极，另一接线柱靠近电源正极；(3)所选测量范围的最大测量值必须大于被测电路两端的电压；3. 电压表读数方法：(1)明确所选电压表的测量范围；(2)确定电压表的分度值；(3)接通电路后，看表针偏转的小格数；4. 在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
【答案】1.电压表 Ⓥ
2.(1)并联 (2)负极 正极 (3)大于
3.(1)测量范围 (2)分度值 (3)小格
4.相等
【知识点】电压表的使用、电压的测量、串联电路电压规律
【点评】本题为基础识记类题目，考查电压表相关的核心基础知识，涵盖测量工具、使用规则、读数方法及简单电路电压特点，难度较低，适合巩固电学基础。
【难度系数】0.8

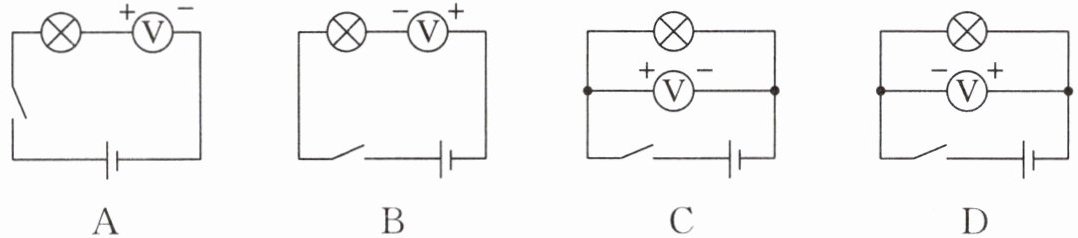

【典型例题】小明同学在实验室中利用电压表测量小灯泡两端的电压时，画出了下面几个电路图，其中正确的是（）。

思路导引 电压表应与被测用电器并联，A、B错误。电流应从电压表正接线柱流入，从负接线柱流出，C正确，D错误。
答案 C

解：电压表的正确使用规则为：电压表需并联在被测用电器两端，且电流从电压表的正接线柱流入，负接线柱流出。
A、B选项中电压表均与小灯泡串联，不符合电压表并联使用的要求，接法错误；
C选项中电压表与小灯泡并联，且电流从正接线柱流入、负接线柱流出，接法正确；
D选项中电压表虽与小灯泡并联，但正负接线柱接反，接法错误。
因此正确答案为C。

【分析】
要判断电压表接法是否正确，需牢记电压表的两个核心使用规则：①电压表应并联在被测用电器两端；②电流需从电压表的正接线柱流入，负接线柱流出。先分析各选项中电压表的连接方式，再检查正负接线柱的接法，逐一排除错误选项即可。
【解析】
根据电压表的使用规则逐一分析选项：
1. 连接方式判断：电压表需并联在被测用电器两端。A、B选项中，电压表与小灯泡串联，不符合并联要求，接法错误；C、D选项中，电压表与小灯泡并联，满足并联要求。
2. 正负接线柱判断：电流需从电压表正接线柱流入、负接线柱流出。C选项中，电压表的正接线柱接靠近电源正极的一侧，负接线柱接靠近电源负极的一侧，电流方向正确；D选项中，电压表正负接线柱接反，电流从负接线柱流入，接法错误。
综上，正确的是C选项。
【答案】
C
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，属于基础题型，需熟练掌握电压表的连接要求，避免串联、正负接线柱接反两类常见错误。
【难度系数】
0.7
