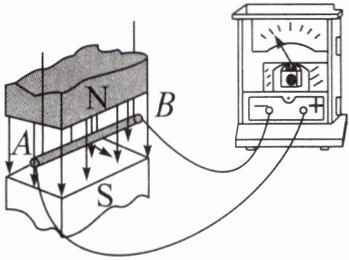

【典型例题】下图是探究导体在磁场中运动时产生感应电流的条件的实验装置示意图。关于这个实验，下列说法正确的是()。


A.当导体棒沿竖直方向上下运动时，电流表的指针发生偏转
B.当导体棒相对于水平方向斜向上运动时，电流表的指针不发生偏转
C.当导体棒沿水平方向左右运动时，电流表的指针发生偏转
D.当导体棒沿水平方向向左和向右运动时，电流表的指针都向同一方向偏转
思路导引 当导体棒沿竖直方向上下运动时，导体棒运动方向与磁感线方向平行，没有切割磁感线，不会产生感应电流，电流表的指针不偏转，选项A错误。当导体棒相对于水平方向斜向上运动或沿水平方向左右运动时，导体棒切割磁感线，会产生感应电流，电流表的指针会偏转，选项B错误，C正确。当导体棒沿水平方向向左、向右运动时，产生的感应电流的方向相反，电流表的指针偏转方向不同，选项D错误。
答案 C

C

【分析】
要解决这道题，需明确电磁感应中感应电流的产生条件：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，电流表指针偏转；若导体不切割磁感线，则无感应电流，指针不偏转；且感应电流的方向与导体切割磁感线的运动方向有关，运动方向改变，感应电流方向改变，指针偏转方向也会改变。接下来逐一分析各选项的运动是否切割磁感线，判断是否产生感应电流，以及指针偏转情况。
【解析】
A选项：导体棒沿竖直方向上下运动时，运动方向与磁感线方向平行，没有切割磁感线，电路中无感应电流，电流表指针不偏转，故A错误；
B选项：导体棒相对于水平方向斜向上运动时，仍在切割磁感线，电路中会产生感应电流，电流表指针会偏转，故B错误；
C选项：导体棒沿水平方向左右运动时，运动方向与磁感线垂直，切割磁感线，电路中产生感应电流，电流表指针发生偏转，故C正确；
D选项：导体棒沿水平方向向左和向右运动时，切割磁感线的方向相反，产生的感应电流方向相反，电流表指针偏转方向不同，故D错误。
【答案】
C
【知识点】
电磁感应现象；感应电流产生条件
【点评】
本题考查电磁感应实验中感应电流的产生条件，需准确判断导体是否切割磁感线，同时理解感应电流方向与运动方向的关系，属于基础实验题，需牢记相关知识点。
【难度系数】
0.5
