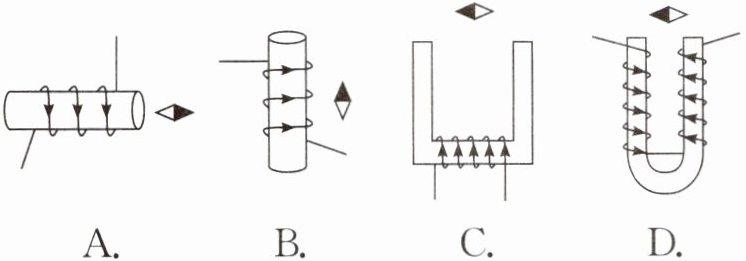

1. 下列选项中,放在通电螺线管(导线中箭头表示电流方向)附近的小磁针(黑端为N极),静止时指向正确的是()。

A

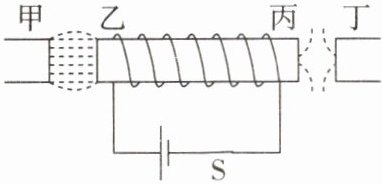

2. 如图所示为条形磁体和通电螺线管，虚线表示磁感线，则甲、乙、丙、丁的极性依次是()。


A.S、N、S、S
B.N、N、S、N
C.S、S、N、N
D.N、S、N、N

D

3.(2025成都)如图所示是探究“通电螺线管的磁场方向”的实验示意图。对该实验的操作和分析,下列说法正确的是()。

A.闭合开关前,小磁针的S极指向地理北极
B.闭合开关小磁针静止时,小磁针S极的指向为该点的磁场方向
C.改变图中螺线管电流方向,小磁针N极所指方向水平向右
D.若没有小磁针,通电螺线管周围就没有磁场

B

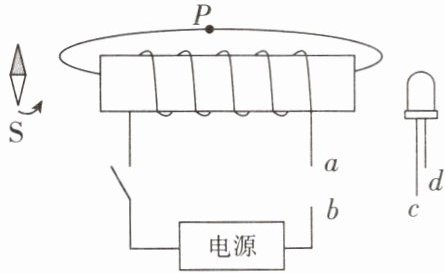

4. 如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针的S极向右偏转。下列判断正确的是()。


A.通电螺线管右端为N极
B.电源左端为正极，右端为负极
C.发光二极管c极接b点，d极接a点
D.图中P处磁感线的方向从螺线管右端到左端

C

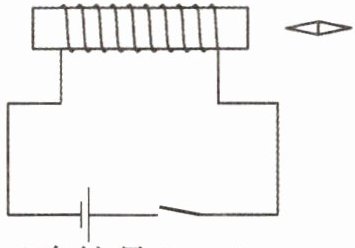

5.如图所示，闭合开关S后，通电螺线管的左端为极；通电螺线管左侧的小磁针将（选填“顺时针”或“逆时针”）旋转。

S；顺时针

6.闭合开关，通电螺线管附近小磁针的N极指向如图所示，请在括号内标出电源的“+”“—”极。

电源左端标注“+”，右端标注“−”

7.在“探究通电螺线管外部磁场的方向”的实验中：
(1)如图所示，当开关S闭合后，螺线管的左端是（选填“N”或“S”）极。

(2)在图中画出通电螺线管周围的磁感线分布情况（画出一条即可），并标出磁感线的方向。
(3)为了增强通电螺线管的磁性，可以在管中插入的材料是（填写正确选项前的字母）。
A.玻璃 B.铝 C.铜 D.软铁
(4)请用小磁针判断通电螺线管附近M点的磁场方向，写出你的判断方法：

。

(1) S
(2) 画出一条从螺线管N极指向S极的磁感线（外部），标注方向
(3) D
(4) 在M点放自由转动的小磁针，静止时N极所指的方向为M点的磁场方向

8.(2025江西)某组同学通过探究通电螺线管外部磁场的方向,已了解通电螺线管的两端相当于条形磁体的两极,它们的极性可以用小磁针的指向来判定。接着小组同学探究通电螺线管两端的磁极由什么因素决定。

【猜想】
A.可能由螺线管的绕向决定
B.可能由电源正负极的接法决定
C.可能由螺线管中电流的方向决定
(注:螺线管两接线柱和电源正负极的接法简称电源正负极的接法)
【证据】

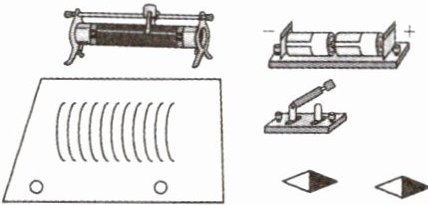

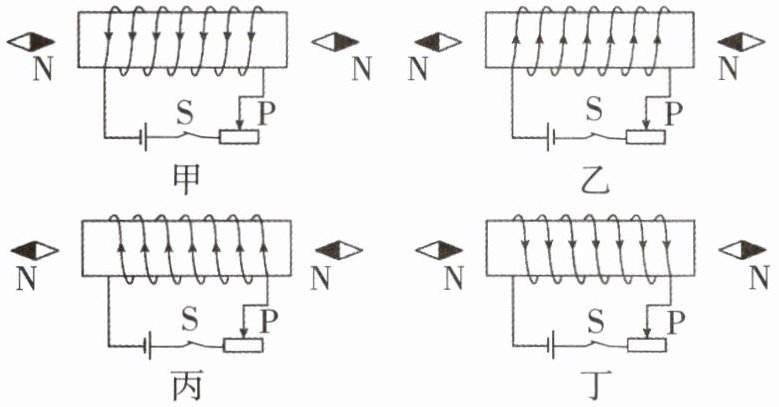

用导线将如图所示的器材连接成电路,把小磁针放在螺线管两端,闭合开关,观察并记录小磁针静止时N极的指向、螺线管的绕向、电源正负极的接法、螺线管中电流的方向。如图所示是本组同学用画图的方法呈现出的四次实验现象。

【解释】
(1)观察图甲、图乙,螺线管的绕向相同,通电螺线管的同一端磁极。
(2)观察图甲、图丙,电源正负极的接法相同,通电螺线管的同一端磁极。
(3)观察分析,螺线管中电流的方向相同,通电螺线管的同一端磁极相同。
(4)分析以上证据可知,通电螺线管的极性由螺线管中决定,而不取决于,也不取决于。

(1) 不同
(2) 不同
(3) 图甲、图丁（或图乙、图丙）
(4) 电流的方向；螺线管的绕向；电源正负极的接法
