本章整合
知识构建·导图
吸引铁、钴、镍等物质←磁体
磁体：
磁化
磁极→磁极间相互作用的规律
磁体→磁场
磁场：描述→磁感线
奥斯特实验→磁场；磁场与电的关系：电生磁、磁生电；磁生电→电磁感应→发电机
奥斯特实验→通电导体周围存在①
通电导体周围存在①的分支：电磁铁、电磁继电器
通电导体周围存在①→磁场对③的作用→电动机
通电导体周围存在①的下方：②定则
专题归纳·复习
专题一 磁现象综合分析

①磁场 ②安培 ③通电导线

【分析】本题考查电磁学核心基础知识的整合填空，需回忆奥斯特实验结论、相关定则及电动机原理等内容。首先明确奥斯特实验的结论，再对应相关定则名称，最后结合电动机的工作原理推导空缺内容。
【解析】1. 奥斯特实验证明通电导体周围存在磁场，故①处填磁场；2. 描述电流产生磁场的定则为安培定则，故②处填安培；3. 电动机的工作原理是磁场对通电导线的作用，故③处填通电导线。
【答案】①磁场 ②安培 ③通电导线
【知识点】奥斯特实验、安培定则、电动机原理
【点评】本题为电磁学基础知识点的整合填空，侧重考查核心概念与实验结论的记忆，属于知识梳理类基础题。
【难度系数】0.2

【典型例题 1】下图是一款磁吸车载手机支架，其底部可以固定在汽车中控平台上，支架顶端的“台面”是一块磁体。将一块软式磁力贴贴在手机壳或手机背面，将手机磁力贴位置对准支架顶端的“台面”，就可以将手机牢牢固定在支架上，方便司机查看手机导航。关于这款手机支架，下列说法正确的是()


A.支架顶端的“台面”外部的磁感线从 S 极出发，回到 N 极
B.支架顶端的“台面”的上表面一定是磁体的 N 极
C.支架顶端的“台面”可以吸附任何金属
D.支架顶端的“台面”可以固定手机磁力贴是因为异名磁极相互吸引
答案 D

D

【分析】本题考查磁现象的相关知识，需结合磁感线的方向、磁极间的相互作用规律、磁体的吸附特性等知识点，逐一分析各选项判断对错。
【解析】
选项A：磁体外部的磁感线是从N极出发，回到S极，并非从S极出发回到N极，因此A错误。
选项B：支架顶端的“台面”是磁体，软式磁力贴也为磁体，两者相互吸引说明是异名磁极，但无法确定台面的上表面一定是N极，也可能是S极，因此B错误。
选项C：磁体只能吸附铁、钴、镍等磁性金属，无法吸附铜、铝等非磁性金属，并非任何金属都能被吸附，因此C错误。
选项D：支架顶端的“台面”能固定手机磁力贴，是利用了磁体间异名磁极相互吸引的原理，该说法正确。
【答案】D
【知识点】磁现象、磁极间的相互作用、磁感线
【点评】本题结合生活中的磁吸车载手机支架，考查磁现象的基础知识点，将物理知识与生活实际结合，难度不大，需学生准确掌握磁体的相关特性。
【难度系数】0.6

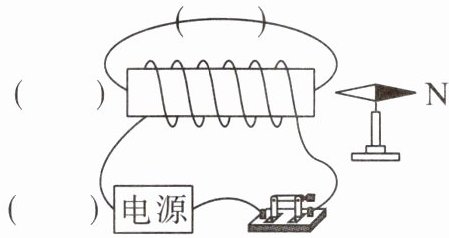

【典型例题2】闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号内标出电源的极性（“+”或“-”）、螺线管左端的极性（“N”或“S”）和磁感线的方向。

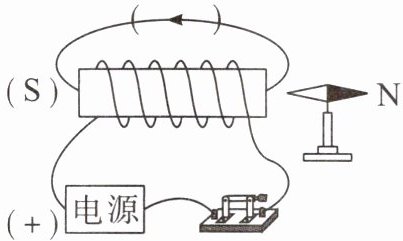

答案 如图所示

如图所示

【分析】
要解决此题，需结合磁极间的相互作用、安培定则和磁感线的特点逐步推导：
1. 小磁针静止时N极的指向为该点的磁场方向，根据图中小磁针N极向右，可确定螺线管右侧的磁场方向向右；
2. 磁体外部的磁感线从N极出发，回到S极，结合螺线管右侧磁场方向，可判断螺线管右端为N极，左端为S极；
3. 磁感线在磁体外部从N极指向S极，因此螺线管上方的磁感线方向向左；
4. 根据安培定则（右手螺旋定则），右手握住螺线管，大拇指指向螺线管的N极（右端），四指弯曲方向为电流方向，由此确定电流从螺线管左端流入，结合电路连接可知电源左端为正极（+），右端为负极（-）。
【解析】
步骤1：确定螺线管磁极：小磁针N极指向为该点磁场方向，图中小磁针N极向右，说明螺线管右侧磁场方向向右，结合磁体外部磁感线由N极指向S极，得出螺线管右端为N极，左端为S极；
步骤2：确定磁感线方向：磁体外部磁感线从N极出发回到S极，因此螺线管上方的磁感线方向向左；
步骤3：确定电源极性：根据安培定则，右手握住螺线管，大拇指指向右端（N极），四指指向电流方向，可知电流从螺线管左端流入、右端流出，结合电路中电流从电源正极流出，得出电源左端为“+”极，右端为“-”极。
【答案】
如图所示（电源左端标“+”，螺线管左端标“S”，上方磁感线箭头向左）
【知识点】
安培定则、磁感线、磁极间的相互作用
【点评】
本题综合考查电磁学基础规律，需熟练掌握安培定则、磁感线特点及磁极间的相互作用，是典型的电磁作图题，难度适中。
【难度系数】
0.5
