17. 小星在外婆家看到了的一个杆秤,其示意图如图所示,已知$AB=BC=5\ \mathrm{cm}$,$CE=0.4\ \mathrm{m}$,秤砣的质量为$0.2\ \mathrm{kg}$,秤杆、秤钩和秤纽的质量忽略不计。使用时,将待测物体挂在秤钩处,用手提起B或C(相当于支点)处的提纽,移动秤砣在秤杆上的位置,使秤杆达到水平平衡时,可读出待测物体的质量。当用提纽C测量物体M的质量时,秤砣调到CE的中点D刚好平衡,则M的质量为$\mathrm{kg}$;当用提纽B测量物体M的质量时,平衡时秤砣的位置在D点的侧;该杆秤最大能称质量为$\mathrm{kg}$的物体。

17. 0.4 左 1.8

三、作图题(本大题共1小题,共2分)

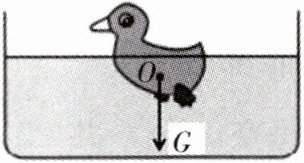

18. 一玩具鸭漂浮在水面上静止,它所受到的重力如图所示,请继续画出它受到的浮力。

18.

四、实验探究题(本大题共4小题,第19题7分,其余每空2分,共27分)

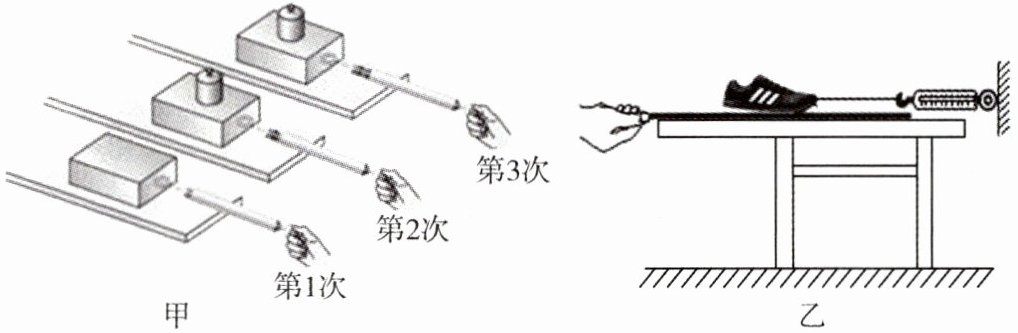

19. 在"探究影响滑动摩擦力大小的因素"实验中,小星做了如图甲所示的三次实验,用到的实验器材有一个弹簧测力计、一个木块、一个砝码、两个表面粗糙程度不同的长木板。实验中第1次和第2次用了相同的长木板,第3次用表面更加粗糙的长木板。

(1)实验时用弹簧测力计水平拉动木块使其在水平放置的长木板上做运动,弹簧测力计的示数就等于滑动摩擦力的大小。
(2)比较1、2两次实验,可得出结论:当接触面的材料和粗糙程度相同时,越大,摩擦力越大。
(3)牛筋材料和橡胶材料都可以用来制作运动鞋的鞋底,实验结束后,小星想继续探究这两种材料的防滑效果,他找来了鞋底为牛筋材料的运动鞋A和鞋底为橡胶材料的运动鞋B。如图乙所示,将运动鞋放置在水平的塑料垫上,将水平放置的弹簧测力计一端固定,另一端通过细线与鞋连接,拉动鞋下的塑料垫。小星测出鞋A比鞋B所受的滑动摩擦力大,能否说明牛筋材料的防滑效果更好?为什么?
。(3分)

19. (1)匀速直线 (2)压力 (3)不能,因为二者所用的鞋的质量不一定相同,没有控制压力大小相同
