2025年全效学习阶段发展评价八年级科学上册浙教版第75页答案
7. 在如图所示的电路中,当闭合开关 S 后,将滑动变阻器的滑片向左滑动时(
B
)

A.灯 L 变亮,电流表示数变小
B.灯 L 变亮,电流表示数变大
C.灯 L 变暗,电流表示数变小
D.灯 L 变暗,电流表示数不变

答案

B

解析

滑动变阻器与灯L串联，电流表测电路中的电流。当滑片向左滑动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小。根据欧姆定律$I = \frac{U}{R}$（其中$U$为电源电压，保持不变，$R$为电路总电阻），总电阻变小，电流变大，即电流表示数变大。根据$P = I^{2}R$（$R$为灯的电阻，不变），电流变大，灯的实际功率变大，灯L变亮。

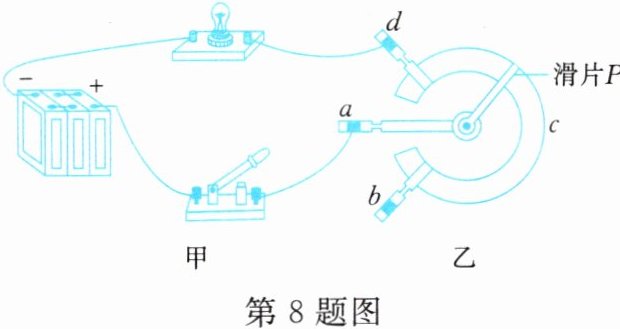

8. 收音机上的“音量”旋钮之所以能够控制声音的响度,是因为旋钮内部安装了电位器。如图乙所示是一个电位器内部结构图,其有三个接线柱。亮亮通过将图乙中电位器连接在图甲电路中,设计了一个可调节亮度的台灯。下列说法中错误的是(
D
)

A.闭合开关后,电流流过的是 d 与滑片 P 之间的电阻丝
B.滑片 P 如果向 c 点移动,则接入电路的电阻丝长度变长
C.若要使台灯工作时的亮度最小,滑片 P 应置于图中 b 点
D.若要关闭台灯,应将滑片 P 置于图中 b 点

答案

D

解析

电位器通过改变接入电路的电阻丝长度改变电阻，进而控制电流和灯的亮度。
A：若电路接入d和滑片P的接线柱，电流流过d与P间电阻丝，正确。
B：滑片P向c移动时，d到P的电阻丝长度变长，正确。
C：亮度最小需电阻最大，滑片在b点时接入电阻丝最长（db段），电流最小，亮度最小，正确。
D：关闭台灯需电路无电流，滑片在b点时电阻最大但电流不为0，无法关闭，错误。
9. 某同学制作了如图所示的装置来模拟调光灯。试分析回答下列问题。

(1)实验中,金属夹可以在铅笔芯上左右移动,则铅笔芯、金属夹等组成的装置相当于
滑动变阻器
(写一种电路元件)。
(2)当向左移动金属夹时,电路中的电流将变大,这一看不见的变化可由看得见的现象来呈现,这里“看得见的现象”是指
灯泡变亮
。

答案

(1)滑动变阻器；(2)灯泡变亮

解析

(1)金属夹在铅笔芯上移动，改变接入电路中铅笔芯的长度，从而改变电阻，此装置相当于滑动变阻器。(2)电流变大时，灯泡实际功率变大，亮度变亮，故“看得见的现象”是灯泡变亮。
10. 科学家们研究出了许多很有意思的新材料。有一种材料,它的电阻会随着温度的升高而减小,这种材料叫热敏电阻；又有一种材料的电阻会随着压力的增大而减小,叫压敏电阻；还有一种材料的电阻会随着光照条件的变化而变化,光照越亮,电阻越大,甚至可以大到近似于断路,叫光敏电阻。
(1)如果将热敏电阻与电源、电流表和其他元件串联成一个电路,其他因素不变,只要热敏电阻所处区域的温度升高,电阻将
减小
(选填“增大”或“减小”,下同),电路中的电流将
增大
。
(2)材料中介绍的三种电阻,哪一种电阻可以用作路灯开关？与普通开关相比,它有什么优点？
光敏电阻；能自动根据光照强度控制电路通断，无需人工操作。
。

答案

(1)减小；增大；(2)光敏电阻；能自动根据光照强度控制电路通断，无需人工操作。

解析

(1)根据题意，热敏电阻的电阻随温度升高而减小。在串联电路中，电源电压不变，由欧姆定律I=U/R可知，电阻减小，电流增大。
(2)路灯在光照暗时需要开启，光照亮时关闭。光敏电阻光照越亮电阻越大，近似断路，可切断电路；光照暗时电阻变小，电路接通，符合路灯开关需求。其优点是能自动感应光照变化，无需人工操作。
11. 如图所示的电路中,M、N 是两个接线柱,请根据滑动变阻器的接入方式分析电流表的示数变化。

(1)当 A 接 M,D 接 N 时,滑片 P 向右移,电流表示数将
变小
(选填“变大”“变小”或“不变”,下同)。
(2)当 A 接 M,C 接 N 时,滑片 P 向左移,电流表示数将
变大
。
(3)当 A 接 M,B 接 N 时,滑片 P 向右移,电流表示数将
不变
。
(4)当 B 接 M,D 接 N 时,滑片 P 向左移,电流表示数将
变小
。

答案

变小；变大；不变；变小

解析

（1）A接M（下）、D接N（上），接入电路为AP段电阻丝。滑片P向右移，AP段变长，电阻变大，电流变小。
（2）A接M（下）、C接N（上），接入电路为AP段电阻丝。滑片P向左移，AP段变短，电阻变小，电流变大。
（3）A接M（下）、B接N（下），接入电路为AB段（最大电阻），滑片移动电阻不变，电流不变。
（4）B接M（下）、D接N（上），接入电路为BP段电阻丝。滑片P向左移，BP段变长，电阻变大，电流变小。
