9. 将两个滑动变阻器按如图所示的方法连接,如果把 a、b 两根导线接入电路中,要使这两个滑动变阻器接入电路中的总电阻最大,应把滑片(
$A. P_1 $放在最右端$,P_2 $放在最右端
$B. P_1 $放在最左端$,P_2 $放在最左端
$C. P_1 $放在最右端$,P_2 $放在最左端
$D. P_1 $放在最左端$,P_2 $放在最右端
C
)$A. P_1 $放在最右端$,P_2 $放在最右端
$B. P_1 $放在最左端$,P_2 $放在最左端
$C. P_1 $放在最右端$,P_2 $放在最左端
$D. P_1 $放在最左端$,P_2 $放在最右端
答案
C
解析
两个滑动变阻器串联接入电路（a、b为电路两端），总电阻等于两变阻器接入电阻之和。要使总电阻最大，需每个变阻器接入电阻均最大。滑动变阻器接入最大电阻时，滑片应移至使接入电路的电阻丝长度最长的位置。假设第一个变阻器（P₁）下面接线柱为左端，滑片P₁在最右端时接入电阻丝最长（电阻最大）；第二个变阻器（P₂）下面接线柱为右端，滑片P₂在最左端时接入电阻丝最长（电阻最大）。因此，总电阻最大时，P₁在最右端，P₂在最左端。
10. 科学家们研究出了许多新材料。有一种材料,它的电阻会随着温度的升高而减小,这种材料叫热敏电阻；有一种材料,它的电阻会随着压力的增大而减小,叫力敏电阻；光敏电阻的阻值会随着光照条件的变化而变化,有一种光敏电阻随着光照强度的增大而增大,甚至可以大到近似断路。
(1)如果将热敏电阻与电源、电流表和其他元件串联组成一个电路,其他因素不变,只有热敏电阻所处区域的温度升高,则其阻值将
(2)以上介绍的三种电阻,哪一种可以用作路灯开关？
(1)如果将热敏电阻与电源、电流表和其他元件串联组成一个电路,其他因素不变,只有热敏电阻所处区域的温度升高,则其阻值将
减小
,电路中的电流将增大
。(均填“增大”或“减小”)(2)以上介绍的三种电阻,哪一种可以用作路灯开关？
随光照强度增大而电阻增大的光敏电阻
。与普通开关相比,它有什么优点？能在光照强度达到一定值时自动断开，光照弱到一定值时自动闭合（合理即可）
。答案
(1)减小；增大。
(2)随光照强度增大而电阻增大的光敏电阻；能在光照强度达到一定值时自动断开，光照弱到一定值时自动闭合（合理即可）。
(2)随光照强度增大而电阻增大的光敏电阻；能在光照强度达到一定值时自动断开，光照弱到一定值时自动闭合（合理即可）。

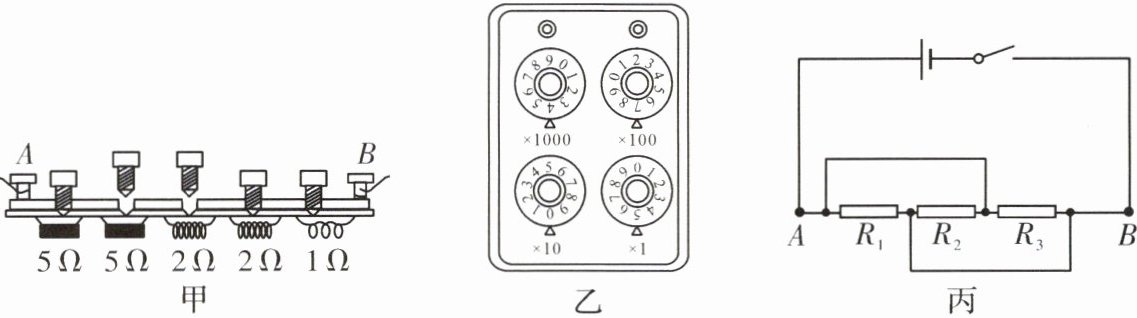

11. 图甲是插入式电阻箱的结构示意图。
(1)该插入式电阻箱的最大电阻是
(2)图甲中 A、B 两个接线柱之间的电阻是
(3)图乙中电阻箱的示数是
(4)分析电路时,电路中导线的长度变化不会引起电路阻值的变化。在图丙所示的电路图中,已知$ R_1 = R_2 = R_3 = 2 Ω,$则 AB 间的阻值约为
(1)该插入式电阻箱的最大电阻是
15
Ω。(2)图甲中 A、B 两个接线柱之间的电阻是
5
Ω。(3)图乙中电阻箱的示数是
4058
Ω。它与滑动变阻器相比,最大的好处是能直接读出接入电路的电阻值
。(4)分析电路时,电路中导线的长度变化不会引起电路阻值的变化。在图丙所示的电路图中,已知$ R_1 = R_2 = R_3 = 2 Ω,$则 AB 间的阻值约为
3
Ω。答案
(1)15
(2)5
(3)4058；能直接读出接入电路的电阻值
(4)3
(2)5
(3)4058；能直接读出接入电路的电阻值
(4)3
