8. 题8图是某学校物理实验室的照明电路。总控开关可以同时控制两只灯泡,为防止短路引发事故,还安装了空气开关。请用笔画线代替导线将电路连接完整。

答案

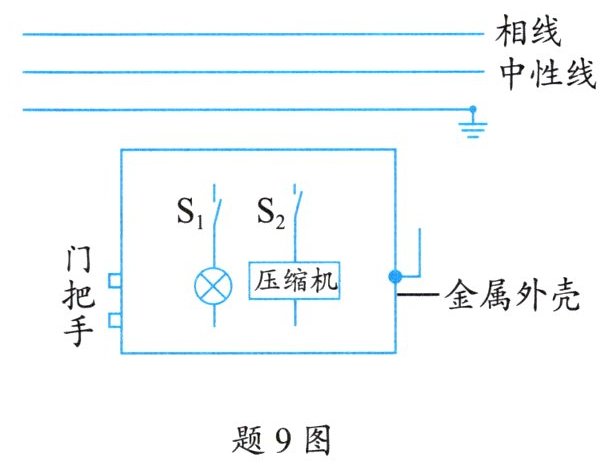

9. 电冰箱的内部电路主要包含压缩机和冷藏室的照明灯。与冰箱门联动的开关$S_1$控制照明灯,温控开关$S_2$控制压缩机,请根据生活经验完成题9图中的电路连接。

照明灯和压缩机并联；开关$S_1$与照明灯串联在一支路，开关$S_2$与压缩机串联在另一支路；从电源相线开始，分别连接到$S_1$和$S_2$，$S_1$另一端连接照明灯，照明灯另一端连接到中性线；$S_2$另一端连接压缩机，压缩机另一端连接到中性线；金属外壳接地。
