2025年知识与能力训练九年级物理全一册人教版B版第18页答案

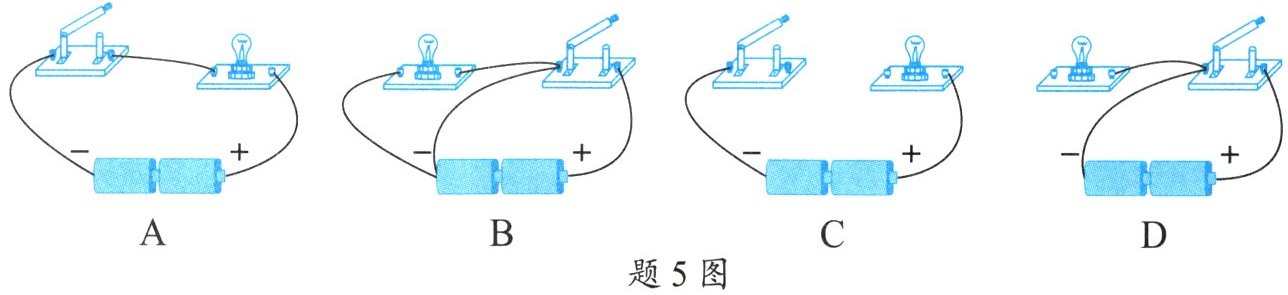

5. 题5图的电路中,开关闭合后,小灯泡能正常发光的是(
A
)。

答案

A

解析

A选项电路为通路，开关闭合后电流能通过小灯泡使其正常发光；B选项小灯泡两端被导线直接连接，形成短路，电流不经过小灯泡，不能发光；C选项电路中没有电源，无法形成电流，小灯泡不发光；D选项电路中开关闭合后，电流从电源正极出发，经开关直接回到电源负极，形成电源短路，小灯泡不发光。
6. 使用手电筒时发现小灯泡不亮,造成该现象的原因不可能是(
A
)。
A.开关处出现短路
B.小灯泡灯丝断了
C.小灯泡接触不良
D.电池没电了

答案

A

解析

A. 开关处出现短路时，电路依然是通路，小灯泡会亮，只是开关不能控制其通断，所以这不是造成小灯泡不亮的原因。
B. 小灯泡灯丝断了，电路断路，电流无法通过，小灯泡不亮，这是可能的原因。
C. 小灯泡接触不良，电路断路，电流不能正常通过，小灯泡不亮，这是可能的原因。
D. 电池没电了，没有足够的电压推动电流，小灯泡不亮，这是可能的原因。
|实物图|||||
|电路状态|
通
路|
断
路|
电源
被
短
路|灯
L2
被
短
路|
|工作特点|电路中
有
(有/无)电流,用电器
工作
|电路中
无
(有/无)电流,用电器
不工作
|电路中有很大的电流,会损坏
电源
和导线,用电器
无
(有/无)电流通过,
不会
(会/不会)损坏用电器|电路中
有
(有/无)电流,被短接的用电器
不工作
,其他用电器
工作
|

答案

通
断
电源
短
L2
短
有
无
电源
有
无
工作
不工作
不会
工作
不工作

解析

通路：电路闭合，有电流通过，用电器工作；断路：电路断开，无电流，用电器不工作；电源短路：电流不经过用电器直接回电源，电流过大损坏电源和导线，用电器无电流、不损坏；用电器短路：用电器被导线短接，该用电器不工作，电路有电流，其他用电器工作。

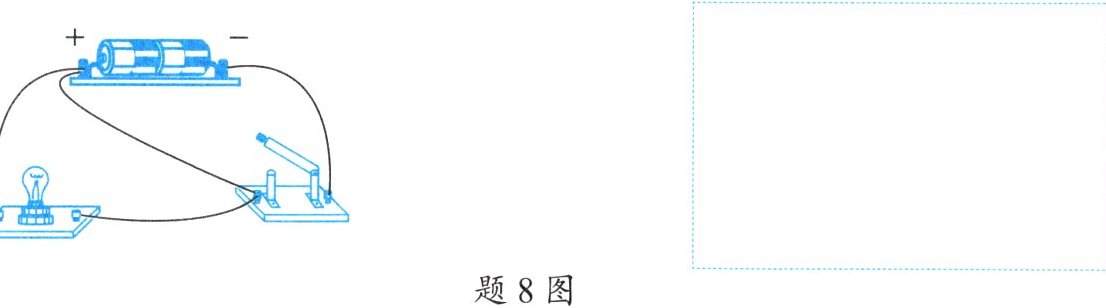

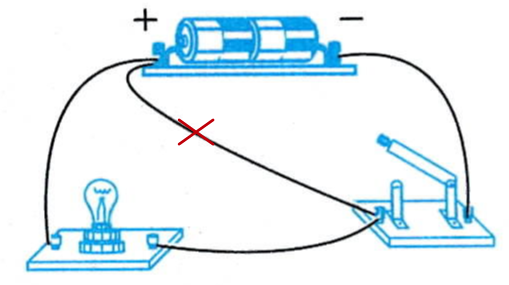

8. 如题8图所示,图中有一根导线接错使电源被短路,请把这根导线找出来,在上面打一个“×”,并在方框内画出改正后的电路图。

答案
