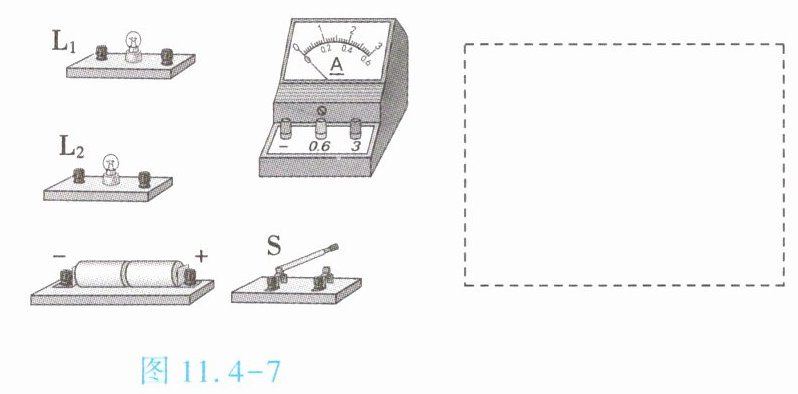

5. (★★★)请在图 11.4 - 7 中用笔画线表示导线,按要求连接电路,并在虚线框内画出对应的电路图。要求：①开关 $ S $ 同时控制两只灯泡；②灯泡 $ L_1 $、$ L_2 $ 并联；③电流表测量通过两灯的总电流(约 $ 0.5\ A $)；④所画导线不能交叉。

实物图连接：
1. 电源正极 → 开关S一个接线柱
2. 开关S另一个接线柱 → 电流表"0.6"接线柱
3. 电流表"-"接线柱 → 分两支路：
支路1 → L₁左接线柱
支路2 → L₂左接线柱
4. L₁右接线柱 → 电源负极
5. L₂右接线柱 → 电源负极
电路图（虚线框内）：
电源正极→开关S→电流表A→并联分支（L₁支路、L₂支路）→电源负极。
（注：电流表量程选择0~0.6A，电路中导线无交叉）

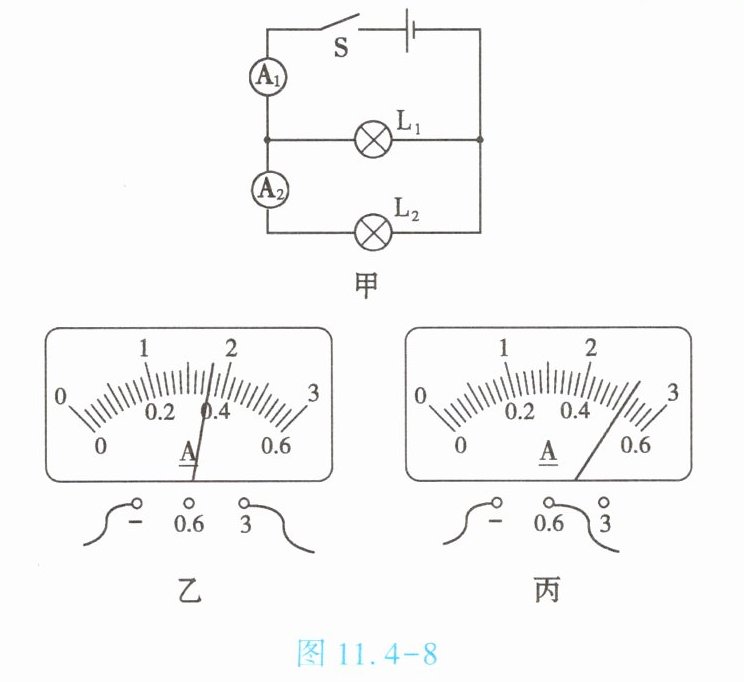

6. (★★★)如图 11.4 - 8 甲所示,当开关 $ S $ 闭合时,两只电流表的示数分别如图 11.4 - 8 乙、丙所示,则通过灯泡 $ L_1 $ 的电流是 【】

A.$ 0.8\ A $
B.$ 0.16\ A $
C.$ 0.52\ A $
D.$ 1.28\ A $

D

由图甲可知，两灯并联，电流表A₁测干路电流，A₂测L₂支路电流，故I₁=I总-I₂。
乙图（A₁）接“-”和“3”接线柱，量程0-3A，分度值0.1A，指针示数1.6A（I总=1.6A）；
丙图（A₂）接“-”和“0.6”接线柱，量程0-0.6A，分度值0.02A，指针示数0.32A（I₂=0.32A）；
则I₁=1.6A-0.32A=1.28A。

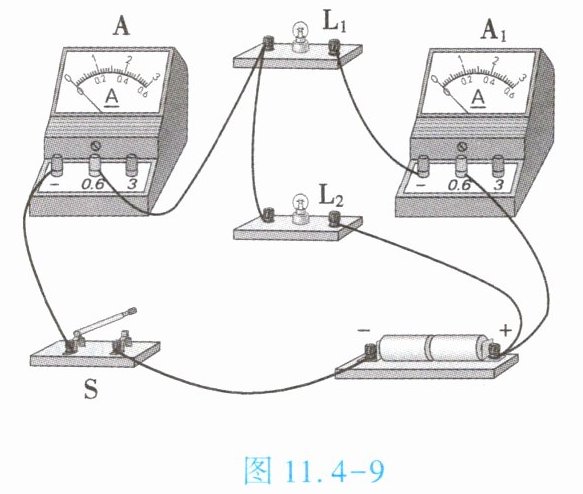

7. (★★★)如图 11.4 - 9 所示的电路,闭合开关 $ S $ 后,电流表 $ A $ 的示数为 $ 0.5\ A $,电流表 $ A_1 $ 的示数为 $ 0.3\ A $,则通过小灯泡 $ L_1 $、$ L_2 $ 的电流分别是 【】

A.$ 0.3\ A $、$ 0.2\ A $
B.$ 0.2\ A $、$ 0.3\ A $
C.$ 0.5\ A $、$ 0.3\ A $
D.$ 0.5\ A $、$ 0.2\ A $

A

根据电路图，电路是并联电路。电流表 $A$ 测的是总电流，电流表 $A_1$ 测的是通过小灯泡 $L_1$ 的电流。
已知：
总电流 $I = 0.5 A $，
通过小灯泡 $L_1$ 的电流 $I_1 = 0.3 A $。
根据并联电路的电流规律，总电流等于各支路电流之和：
$I = I_1 + I_2$，
$0.5 A = 0.3 A + I_2$，
解得：
$I_2 = 0.5 A - 0.3 A = 0.2 A$。
所以，通过小灯泡 $L_1$ 的电流为 $0.3 A$，通过小灯泡 $L_2$ 的电流为 $0.2 A$。

8. (★★★)在“探究并联电路中电流的特点”的实验中：

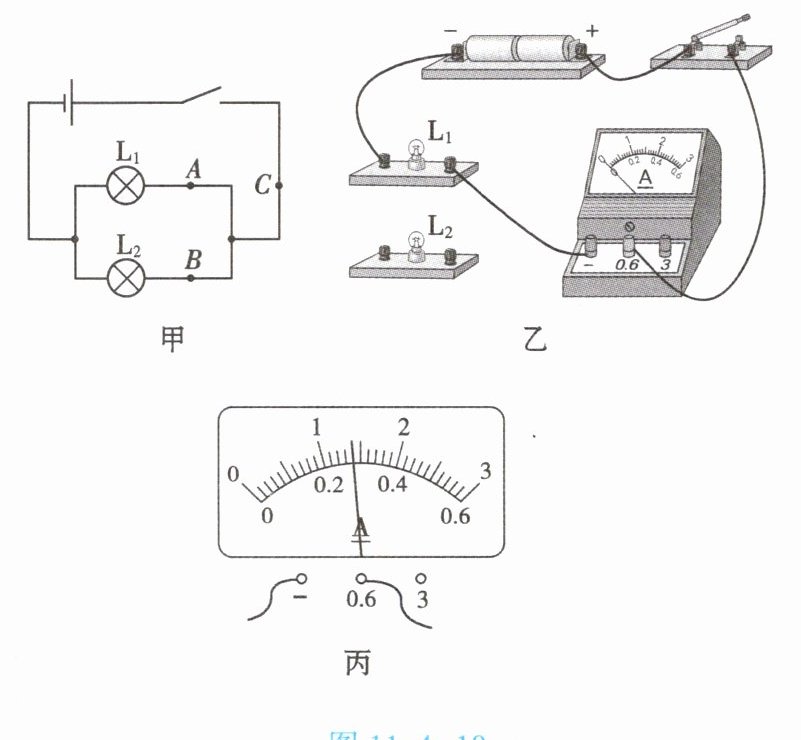

(1) 请根据图 11.4 - 10 甲所示的电路图,用笔画线表示导线将图 11.4 - 10 乙所示的实物电路连接完整,使电流表测量流过小灯泡 $ L_1 $ 的电流。连接电路时应开关。
(2) 用电流表分别测量 $ A $、$ B $、$ C $ 三点的电流,更换灯泡多次测量,将实验数据记录在下表中,其中,在序号为 $ 4 $ 的实验中,$ B $ 点的电流如图 11.4 - 10 丙所示,则 $ I_B = $ $ A $。分析数据可知,并联电路中电流的特点是。
|序号| $ I_A / A $ | $ I_B / A $ | $ I_C / A $|
| $ 1 $ | $ 0.18 $ | $ 0.24 $ | $ 0.42 $|
| $ 2 $ | $ 0.22 $ | $ 0.22 $ | $ 0.44 $|
| $ 3 $ | $ 0.20 $ | $ 0.26 $ | $ 0.46 $|
| $ 4 $ | $ 0.14 $ | | |
(3) 在序号为 $ 2 $ 的实验中,测得 $ A $、$ B $ 两点的电流相等,原因可能是。

(1) 如图所示（需将L2左端与开关右端接线柱相连，L1右端与电流表“0.6”接线柱相连）；断开
(2) 0.3；干路电流等于各支路电流之和（或$I_C=I_A+I_B$）
(3) 小灯泡$L_1$和$L_2$的规格相同
