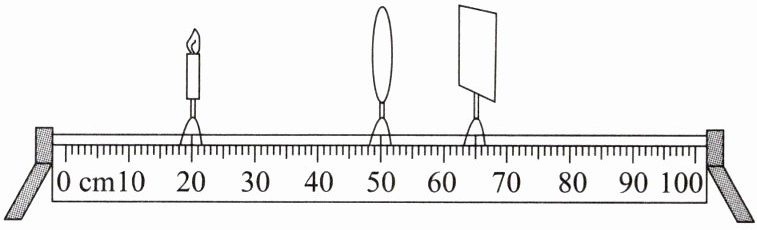

3. [2024·新疆中考]在“探究凸透镜成像的规律”的实验中，用如图所示的实验器材进行实验。为使光屏上能呈现清晰的等大的像，选用的凸透镜的焦距最大为cm。

3. 25

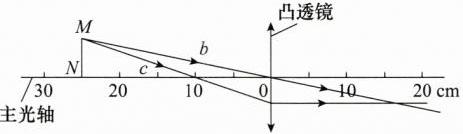

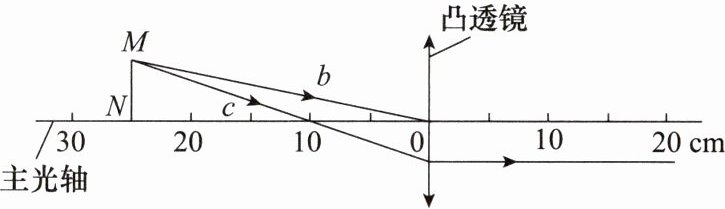

4. 如图所示，凸透镜的光心在0 cm刻度线处，物体MN上M发出的光线b经过光心，M发出的光线c经过凸透镜后平行于主光轴。

(1)画出光线b经过光心后的光线。
(2)该凸透镜的焦距为cm；MN经凸透镜成的像相对于MN是（选填“放大”“缩小”或“等大”）、（选填“正立”或“倒立”）的像。

4.(1) (2)10 缩小 倒立

5.[2025·南通中考]晋代《博物志》中记载，用冰块制成聚光透镜，能将枯叶点燃。利用这种透镜观察远处的物体，看到的像是（）

A.放大的虚像
B.放大的实像
C.缩小的虚像
D.缩小的实像

5.D

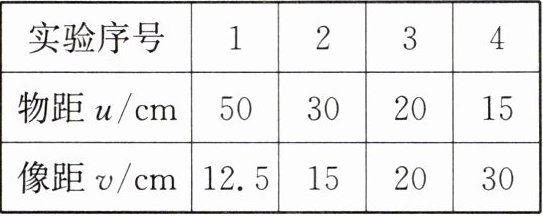

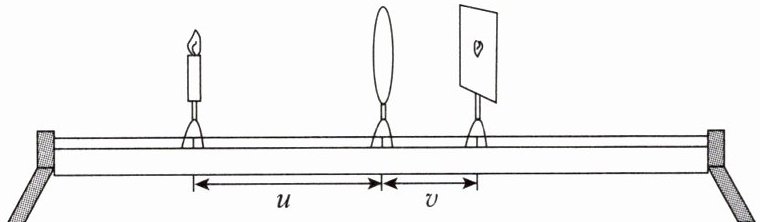

6.[2025·合肥瑶海区一模]小明利用如图所示的装置探究凸透镜成像的规律，将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距$u$和像距$v$，实验数据如表所示。下列说法正确的是（）



A.第4次实验时，光屏上成倒立、缩小的清晰实像
B.当物距$u=12.5\ \mathrm{cm}$时，像距$v=50\ \mathrm{cm}$
C.该凸透镜的焦距为20 cm
D.第2次实验时，光屏所成的像比第1次成的像小
易错突破 ☞ P41T5

6.B

7.某实验小组的同学用凸透镜、蜡烛、光屏和光具座等器材探究凸透镜成像的规律。

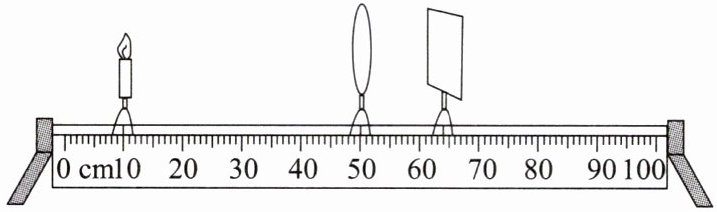

(1)某同学在如图所示的位置得到了一个清晰的像，该凸透镜的焦距可能为（填字母）。
A.7 cm B.10 cm
C.14 cm D.16 cm
(2)保持凸透镜的位置不变，若将蜡烛远离凸透镜，仍要在光屏上得到清晰的像，则光屏应向（选填“靠近”或“远离”）凸透镜的方向移动，此时的像与原来的像相比将（选填“变大”或“变小”）。
(3)将原凸透镜更换为一个焦距较小的凸透镜后，其他元件不动，可以使光屏向（选填“左”或“右”）移动再次得到清晰的像，或者在蜡烛和凸透镜之间放置一个合适的（选填“凸”或“凹”）透镜。
(4)实验结束后小明认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法，验证小明的观点：。

7.(1)B (2)靠近 变小 (3)左 凹 (4)沿垂直于光具座的方向吹动烛焰,观察光屏上像的晃动方向是否与烛焰的晃动方向相反(或使用“F”形光源,合理即可)
