10. 提升题 通过漏电保护器及时切断漏电的电路，可避免人体接触漏电的用电器金属外壳时触电。

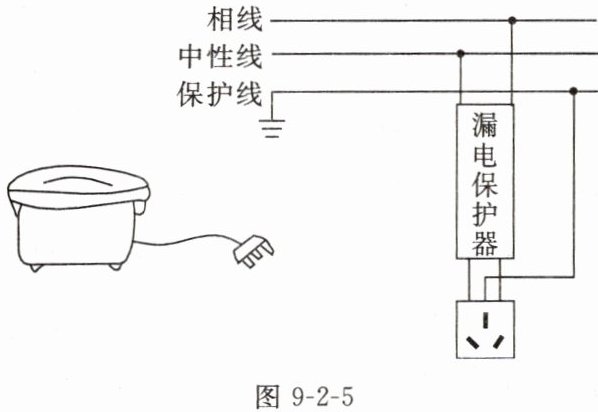

（1）如图9-2-5所示，将漏电保护器接入用电器的两根输电线。如果用电器的金属外壳发生了漏电故障，通过漏电保护器的电流$I_{相线}$
（2）通常情况下，家庭电路中除了将漏电保护器接入用电器的两根输电线外，还将用电器的金属外壳
（1）如图9-2-5所示，将漏电保护器接入用电器的两根输电线。如果用电器的金属外壳发生了漏电故障，通过漏电保护器的电流$I_{相线}$
≠
（选填“＝”或“≠”）$I_{中性线}$，该漏电保护器能够自动切断电路。（2）通常情况下，家庭电路中除了将漏电保护器接入用电器的两根输电线外，还将用电器的金属外壳
接地
，起到双重保护的作用。漏电保护器实质就是一个开关
（选填“电源”“用电器”或“开关”）。答案
10.(1) ≠ (2) 接地；开关
解析
【分析】
要解决这道题，需理解漏电保护器的工作原理和家庭电路的安全用电规则：
1. 对于第（1）问：正常工作时，用电器的相线电流和中性线电流大小相等；当金属外壳漏电时，部分电流会通过保护线（地线）流向大地，导致相线电流与中性线电流不相等，漏电保护器正是通过检测这个电流差值来触发切断电路的动作。
2. 对于第（2）问：为防止用电器金属外壳漏电时发生触电事故，需将金属外壳接地；漏电保护器的功能是在漏电故障时自动切断电路，因此实质相当于开关。
【解析】
（1）正常情况下，用电器工作时，电流从相线流入、中性线流出，此时通过漏电保护器的相线电流$I_{相线}$等于中性线电流$I_{中性线}$。当用电器金属外壳漏电时，电流会通过保护线（地线）导入大地，导致部分电流未从中性线流出，因此$I_{相线}≠I_{中性线}$，漏电保护器检测到该差值后自动切断电路。
（2）家庭电路中，用电器金属外壳接地后，若发生漏电，电流会直接导入大地，避免人体触电，起到双重保护作用；漏电保护器的作用是在漏电时切断电路，因此其实质是开关。
【答案】
(1) ≠ (2) 接地；开关
【知识点】
家庭电路、漏电保护器、安全用电
【点评】
本题考查家庭电路中漏电保护器的工作原理和安全用电的基本常识，属于安全用电模块的基础题型，需掌握漏电保护器的工作逻辑和金属外壳接地的作用。
【难度系数】
0.3
要解决这道题，需理解漏电保护器的工作原理和家庭电路的安全用电规则：
1. 对于第（1）问：正常工作时，用电器的相线电流和中性线电流大小相等；当金属外壳漏电时，部分电流会通过保护线（地线）流向大地，导致相线电流与中性线电流不相等，漏电保护器正是通过检测这个电流差值来触发切断电路的动作。
2. 对于第（2）问：为防止用电器金属外壳漏电时发生触电事故，需将金属外壳接地；漏电保护器的功能是在漏电故障时自动切断电路，因此实质相当于开关。
【解析】
（1）正常情况下，用电器工作时，电流从相线流入、中性线流出，此时通过漏电保护器的相线电流$I_{相线}$等于中性线电流$I_{中性线}$。当用电器金属外壳漏电时，电流会通过保护线（地线）导入大地，导致部分电流未从中性线流出，因此$I_{相线}≠I_{中性线}$，漏电保护器检测到该差值后自动切断电路。
（2）家庭电路中，用电器金属外壳接地后，若发生漏电，电流会直接导入大地，避免人体触电，起到双重保护作用；漏电保护器的作用是在漏电时切断电路，因此其实质是开关。
【答案】
(1) ≠ (2) 接地；开关
【知识点】
家庭电路、漏电保护器、安全用电
【点评】
本题考查家庭电路中漏电保护器的工作原理和安全用电的基本常识，属于安全用电模块的基础题型，需掌握漏电保护器的工作逻辑和金属外壳接地的作用。
【难度系数】
0.3

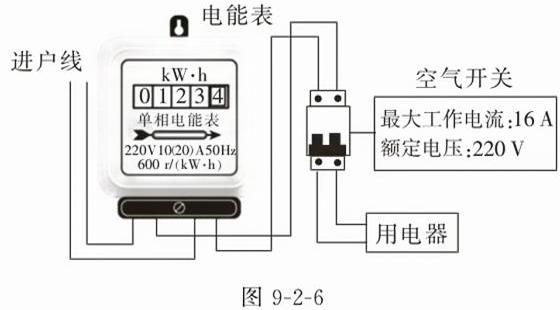

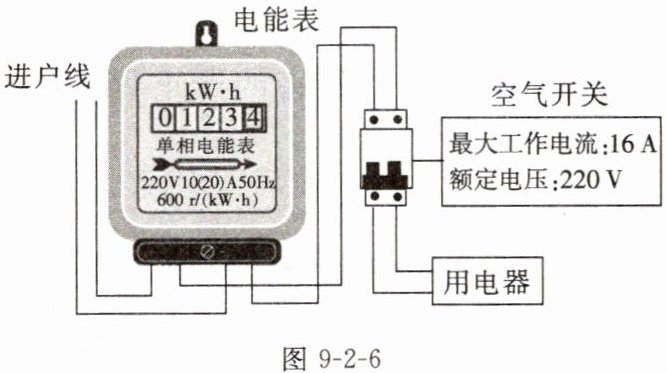

11. 提升题▶如图9-2-6所示的家庭电路，允许通过的电流不能超过
16
A。如果只将“220 V 2 000 W”的电热水器接入电路使其正常工作，那么电能表转盘转1圈所用的时间为3
s。答案
11. 16；3
解析
【分析】
要解决本题，需分两步思考：第一步，家庭电路允许的最大电流由空气开关的额定最大工作电流决定，直接读取参数即可；第二步，利用电能表参数的含义计算转盘转1圈消耗的电能，再结合电功率公式求出对应时间，注意单位统一。
【解析】
1. 家庭电路允许的最大电流：由图中空气开关的参数可知，其最大工作电流为16A，因此家庭电路允许通过的电流不能超过16A。
2. 计算转盘转1圈的时间：
电能表参数“600r/(kW·h)”表示每消耗1kW·h的电能，转盘转600圈，因此转盘转1圈消耗的电能：
$ W = \frac{1}{600} \mathrm{kW·h} = \frac{1}{600} × 3.6 × 10^6 \mathrm{J} = 6000 \mathrm{J} $
电热水器正常工作时功率 $ P = 2000 \mathrm{W} $，根据 $ P = \frac{W}{t} $，可得转盘转1圈的时间：
$ t = \frac{W}{P} = \frac{6000 \mathrm{J}}{2000 \mathrm{W}} = 3 \mathrm{s} $
【答案】
16；3
【知识点】
家庭电路电流、电能表参数、电功率计算
【点评】
本题结合家庭电路实际装置，考查安全电流判断和电能表相关计算，需掌握电能表参数的物理意义及电功率公式的应用，属于基础提升题，难度适中。
【难度系数】
0.5
要解决本题，需分两步思考：第一步，家庭电路允许的最大电流由空气开关的额定最大工作电流决定，直接读取参数即可；第二步，利用电能表参数的含义计算转盘转1圈消耗的电能，再结合电功率公式求出对应时间，注意单位统一。
【解析】
1. 家庭电路允许的最大电流：由图中空气开关的参数可知，其最大工作电流为16A，因此家庭电路允许通过的电流不能超过16A。
2. 计算转盘转1圈的时间：
电能表参数“600r/(kW·h)”表示每消耗1kW·h的电能，转盘转600圈，因此转盘转1圈消耗的电能：
$ W = \frac{1}{600} \mathrm{kW·h} = \frac{1}{600} × 3.6 × 10^6 \mathrm{J} = 6000 \mathrm{J} $
电热水器正常工作时功率 $ P = 2000 \mathrm{W} $，根据 $ P = \frac{W}{t} $，可得转盘转1圈的时间：
$ t = \frac{W}{P} = \frac{6000 \mathrm{J}}{2000 \mathrm{W}} = 3 \mathrm{s} $
【答案】
16；3
【知识点】
家庭电路电流、电能表参数、电功率计算
【点评】
本题结合家庭电路实际装置，考查安全电流判断和电能表相关计算，需掌握电能表参数的物理意义及电功率公式的应用，属于基础提升题，难度适中。
【难度系数】
0.5
12.同学们利用所学安全用电知识模拟安装家庭电路。下列说法错误的是（
A.电灯的开关连接在中性线和电灯之间
B.电能表安装在全户用电的总开关之前
C.家庭电路中的空气开关跳闸后，应检查并排除故障后才能闭合空气开关
D.用试电笔判断中性线和相线时，手指要接触试电笔后端的金属部分
A
）A.电灯的开关连接在中性线和电灯之间
B.电能表安装在全户用电的总开关之前
C.家庭电路中的空气开关跳闸后，应检查并排除故障后才能闭合空气开关
D.用试电笔判断中性线和相线时，手指要接触试电笔后端的金属部分
答案
12. A
解析
【分析】本题考查家庭电路的安全用电相关知识，需逐一分析各选项对应的家庭电路规则来判断正误。首先回忆家庭电路的核心安全要求：开关应控制火线，断开开关时用电器不带电；电能表需接在总开关前以计量总用电量；空气开关跳闸后需排除故障再闭合；试电笔使用时手指要接触后端金属形成回路，据此分析各选项即可找到错误选项。
【解析】A选项：家庭电路中，为防止触电，电灯的开关应连接在相线（火线）与电灯之间，若接在中性线（零线）和电灯之间，断开开关后电灯仍与火线相连，易引发触电事故，故A说法错误；B选项：电能表用于测量家庭总用电量，需安装在总开关之前，才能准确计量所有用电设备的电能消耗，B说法正确；C选项：空气开关跳闸是因电路存在短路、过载等故障，未排除故障直接闭合会再次跳闸甚至引发危险，需排除故障后才能闭合，C说法正确；D选项：使用试电笔时，手指接触后端金属部分可形成通路，从而判断相线和中性线，D说法正确。本题要求选错误的，故答案为A。
【答案】A
【知识点】家庭电路安全用电、试电笔使用、电能表安装
【点评】本题是初中物理安全用电模块的基础识记题，考查家庭电路元件安装规则和安全操作要点，知识点基础，牢记核心规则即可快速作答，难度较低。
【难度系数】0.7
【解析】A选项：家庭电路中，为防止触电，电灯的开关应连接在相线（火线）与电灯之间，若接在中性线（零线）和电灯之间，断开开关后电灯仍与火线相连，易引发触电事故，故A说法错误；B选项：电能表用于测量家庭总用电量，需安装在总开关之前，才能准确计量所有用电设备的电能消耗，B说法正确；C选项：空气开关跳闸是因电路存在短路、过载等故障，未排除故障直接闭合会再次跳闸甚至引发危险，需排除故障后才能闭合，C说法正确；D选项：使用试电笔时，手指接触后端金属部分可形成通路，从而判断相线和中性线，D说法正确。本题要求选错误的，故答案为A。
【答案】A
【知识点】家庭电路安全用电、试电笔使用、电能表安装
【点评】本题是初中物理安全用电模块的基础识记题，考查家庭电路元件安装规则和安全操作要点，知识点基础，牢记核心规则即可快速作答，难度较低。
【难度系数】0.7

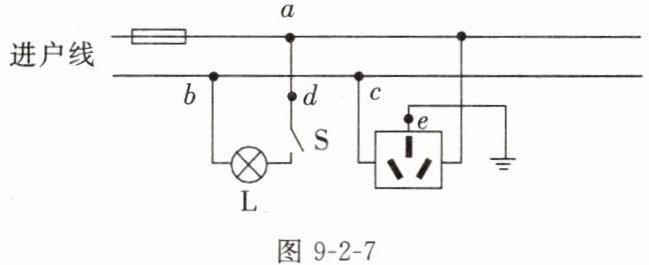

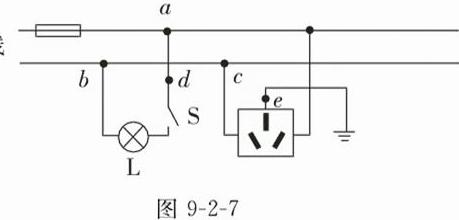

13. 提升题 图9-2-7所示的是规范连接的家庭电路的一部分。下列说法正确的是（
图9-2-7
A.a点所在的进户线是中性线
B.断开开关S，用试电笔检测d点时，氖管发光
C.若e点所在导线开路，三孔插座仍可安全使用
D.闭合开关S，灯泡L不发光，是因为导线b、c间开路
B
）图9-2-7
A.a点所在的进户线是中性线
B.断开开关S，用试电笔检测d点时，氖管发光
C.若e点所在导线开路，三孔插座仍可安全使用
D.闭合开关S，灯泡L不发光，是因为导线b、c间开路
答案
13. B
解析
【分析】要解决这道题，需掌握家庭电路的核心规则：①保险丝接在火线上，火线带电、零线不带电；②开关应接在火线上，断开开关后，开关与火线相连的部分仍带电；③三孔插座需遵循“左零右火上接地”，接地线可防止用电器金属外壳漏电时触电；④试电笔接触火线时氖管发光，接触零线时不发光。接下来逐一分析选项。
【解析】
选项A：家庭电路中保险丝接在火线上，图中上方进户线有保险丝，因此a点所在的进户线是火线（相线），不是中性线（零线），A错误。
选项B：开关S接在火线上，断开S后，d点通过开关S与火线（a点）连通，用试电笔检测d点时，氖管会发光，B正确。
选项C：三孔插座的e点是接地线，若e点导线开路，三孔插座的接地端无法接地，用电器金属外壳漏电时电流无法导入大地，存在安全隐患，不能安全使用，C错误。
选项D：灯泡L的电路为“火线→a→开关S→灯泡L→b→零线”，导线b、c间开路属于插座支路，不影响灯泡L的电路，闭合开关S后灯泡不发光与b、c间开路无关，D错误。
【答案】13. B
【知识点】家庭电路连接、试电笔使用、三孔插座接法
【点评】本题考查家庭电路的基础常识，需明确火线零线区分、开关插座接法及试电笔使用规则，是家庭电路的典型题型。
【难度系数】0.5
【解析】
选项A：家庭电路中保险丝接在火线上，图中上方进户线有保险丝，因此a点所在的进户线是火线（相线），不是中性线（零线），A错误。
选项B：开关S接在火线上，断开S后，d点通过开关S与火线（a点）连通，用试电笔检测d点时，氖管会发光，B正确。
选项C：三孔插座的e点是接地线，若e点导线开路，三孔插座的接地端无法接地，用电器金属外壳漏电时电流无法导入大地，存在安全隐患，不能安全使用，C错误。
选项D：灯泡L的电路为“火线→a→开关S→灯泡L→b→零线”，导线b、c间开路属于插座支路，不影响灯泡L的电路，闭合开关S后灯泡不发光与b、c间开路无关，D错误。
【答案】13. B
【知识点】家庭电路连接、试电笔使用、三孔插座接法
【点评】本题考查家庭电路的基础常识，需明确火线零线区分、开关插座接法及试电笔使用规则，是家庭电路的典型题型。
【难度系数】0.5
