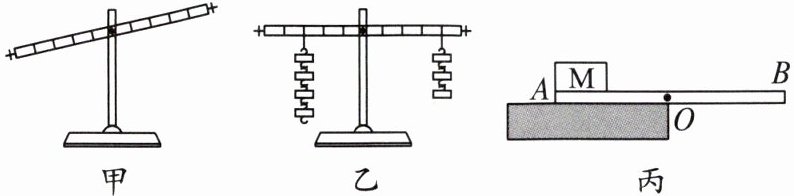

9. 小华和小明利用如图所示的实验装置来研究“杠杆的平衡条件”：
(1)若杠杆在如图甲所示的位置静止,此时杠杆处于
(2)多次实验数据记录如表：
|次数|动力 $ F_1/N $|动力臂 $ l_1/cm $|阻力 $ F_2/N $|阻力臂 $ l_2/cm $|
|1|1|10|2|5|
|2|1|10|0.5|20|
|3|2|15|1.5|20|
根据实验数据,小华得出杠杆的平衡条件：动力×动力臂= 阻力×阻力臂,他多次实验的目的是
(3)如图乙所示,杠杆平衡,若将两边的钩码同时各去掉一个,杠杆的
(4)实验结束后,她们又根据所得结论利用一根均匀木尺和橡皮进行了如下实验：如图丙,木尺 AB 重为 0.6 N、长为 20 cm,恰好有一半伸出水平桌面静止,A 端放一重为 0.2 N、边长为 4 cm 的橡皮 M(可看成长方体,质量均匀分布),橡皮 M 左端与木尺 A 端对齐。现向右缓慢推动木尺
(1)若杠杆在如图甲所示的位置静止,此时杠杆处于
平衡
状态；此时应将杠杆右端的平衡螺母向右
端调节,使杠杆保持水平平衡状态,这样做的目的是便于测量力臂
；(2)多次实验数据记录如表：
|次数|动力 $ F_1/N $|动力臂 $ l_1/cm $|阻力 $ F_2/N $|阻力臂 $ l_2/cm $|
|1|1|10|2|5|
|2|1|10|0.5|20|
|3|2|15|1.5|20|
根据实验数据,小华得出杠杆的平衡条件：动力×动力臂= 阻力×阻力臂,他多次实验的目的是
得出普遍规律，避免偶然性
。(3)如图乙所示,杠杆平衡,若将两边的钩码同时各去掉一个,杠杆的
左
端会下沉；(4)实验结束后,她们又根据所得结论利用一根均匀木尺和橡皮进行了如下实验：如图丙,木尺 AB 重为 0.6 N、长为 20 cm,恰好有一半伸出水平桌面静止,A 端放一重为 0.2 N、边长为 4 cm 的橡皮 M(可看成长方体,质量均匀分布),橡皮 M 左端与木尺 A 端对齐。现向右缓慢推动木尺
2
cm,AB 恰好翻倒。答案
(1)平衡 右 便于测量力臂 (2)得出普遍规律，避免偶然性 (3)左 (4)2
