6. (2024·南京建邺二模)现有阻值未知的定值电阻$R_{x}和额定电压为U_{额}$的小灯泡L。

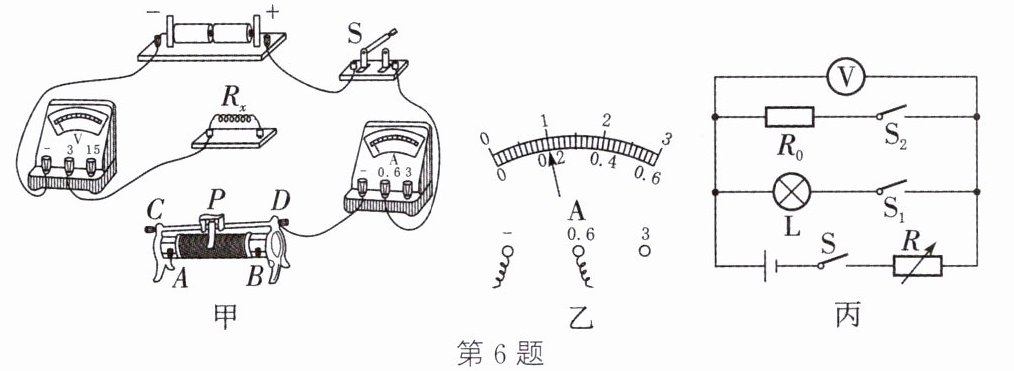

(1) 图甲为小明用伏安法测$R_{x}$电阻的部分电路。其中,电源电压恒为3V,滑动变阻器的铭牌标有“20Ω 1A”。
① 用笔画线将电路补充完整,要求:滑片P向B端移动时,变阻器接入电路的电阻变大。
② 正确连接电路,闭合开关后发现无论怎样移动滑片P,电流表的指针几乎不动,电压表指针明显偏转,其原因可能是____。
③ 故障排除后,闭合开关,移动滑片P,当电压表示数为1.6V时,电流表示数如图乙所示,为____A,并记录在表格中。

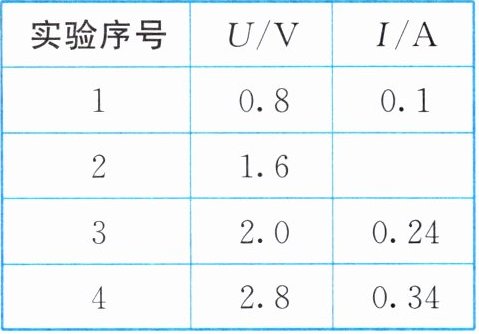

④ 小明记录的数据如表所示,分析数据,根据实验测得数据计算出$R_{x}= $____Ω(结果保留一位小数)。
(2) 图丙为小红设计的测量灯泡L正常发光时电阻的电路,图中R为电阻箱,$R_{0}$为阻值已知的定值电阻,恒压电源电压未知。她设计了如下实验步骤,且仅用了三个物理量符号写出了灯泡电阻的表达式,请将步骤补充完整:
① 仅闭合$S、S_{1}$,调节R的阻值,直到____,记录电阻箱的阻值为$R_{1}$。
② 仅闭合$S、S_{2}$,____。
③ $R_{L}= $____。
(1) 图甲为小明用伏安法测$R_{x}$电阻的部分电路。其中,电源电压恒为3V,滑动变阻器的铭牌标有“20Ω 1A”。
① 用笔画线将电路补充完整,要求:滑片P向B端移动时,变阻器接入电路的电阻变大。
② 正确连接电路,闭合开关后发现无论怎样移动滑片P,电流表的指针几乎不动,电压表指针明显偏转,其原因可能是____。
③ 故障排除后,闭合开关,移动滑片P,当电压表示数为1.6V时,电流表示数如图乙所示,为____A,并记录在表格中。
④ 小明记录的数据如表所示,分析数据,根据实验测得数据计算出$R_{x}= $____Ω(结果保留一位小数)。
(2) 图丙为小红设计的测量灯泡L正常发光时电阻的电路,图中R为电阻箱,$R_{0}$为阻值已知的定值电阻,恒压电源电压未知。她设计了如下实验步骤,且仅用了三个物理量符号写出了灯泡电阻的表达式,请将步骤补充完整:
① 仅闭合$S、S_{1}$,调节R的阻值,直到____,记录电阻箱的阻值为$R_{1}$。
② 仅闭合$S、S_{2}$,____。
③ $R_{L}= $____。
答案

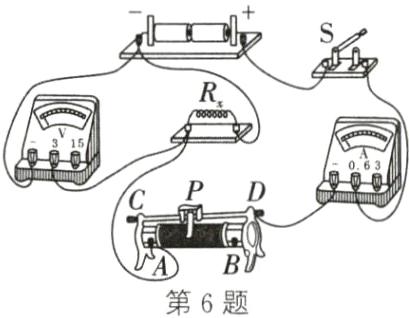

(1) ① 如图所示 ② 定值电阻 $ R_x $ 断路 ③ 0.2 ④ 8.1 (2) ① 电压表示数为 $ U_{\text{额}} $ ② 调节 $ R $ 的阻值，使电压表示数仍为 $ U_{\text{额}} $，记录电阻箱的阻值为 $ R_2 $ ③ $ \frac{R_1}{R_2}R_0 $
7. 甲、乙是横截面积相等且材料相同的两导体,若将它们串联在同一电路中,则关于甲、乙长度$L_{甲}$、$L_{乙}和导体两端电压U_{甲}$、$U_{乙}$的大小,下列判断正确的是 ()
A. 若$L_{甲}\lt L_{乙}$,则$U_{甲}＞U_{乙}$
B. 若$L_{甲}＞L_{乙}$,则$U_{甲}＞U_{乙}$
C. 若$L_{甲}\lt L_{乙}$,则$U_{甲}= U_{乙}$
D. 若$L_{甲}＞L_{乙}$,则$U_{甲}= U_{乙}$
A. 若$L_{甲}\lt L_{乙}$,则$U_{甲}＞U_{乙}$
B. 若$L_{甲}＞L_{乙}$,则$U_{甲}＞U_{乙}$
C. 若$L_{甲}\lt L_{乙}$,则$U_{甲}= U_{乙}$
D. 若$L_{甲}＞L_{乙}$,则$U_{甲}= U_{乙}$
答案
B
8. 把一个标有“20V 0.2A”的灯泡和另一个标有“10V 0.4A”的灯泡并联起来,要使其中的一个灯泡正常发光,不考虑温度对灯丝电阻的影响,干路中允许通过的最大电流为 ()
A. 0.2A
B. 0.4A
C. 0.5A
D. 0.6A
A. 0.2A
B. 0.4A
C. 0.5A
D. 0.6A
答案
C
