2026年基础训练大象出版社九年级物理全一册人教版第98页答案

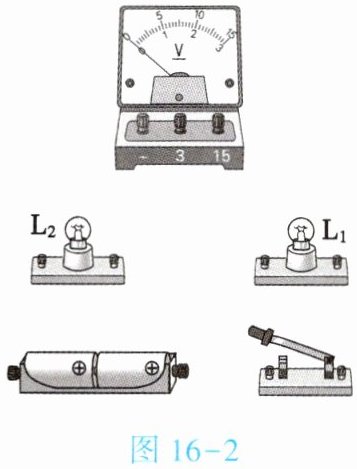

2. (★★)如图16-2所示是验证串联电路电压关系的实验器材,请用笔画线表示导线完成电路连接。(要求:电压表测量$\mathrm{L}_2$两端的电压,导线不能交叉)

答案

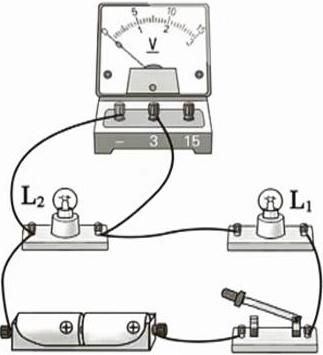

2. 如答图16-1所示
3.(★★)在探究“影响导体电阻大小的因素”的实验中,小明发现实验器材中金属丝只有一根,其他器材足够。如果要完成下面的一些实验探究活动,其中他不可能完成的是
【】

A.探究导体电阻与长度的关系
B.探究导体电阻与横截面积的关系
C.探究导体电阻与材料的关系
D.探究导体电阻与温度的关系

答案

C

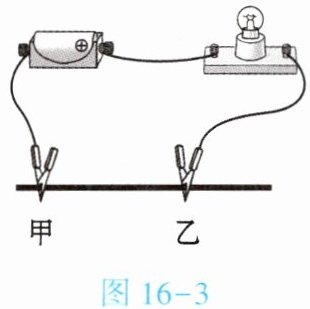

4. (★★★)如图16-3所示,小明用甲、乙两个金属夹子将一根铅笔芯接入电路中,他将甲夹子固定在一端,乙夹子在铅笔芯上滑动,观察到小灯泡的亮度发生变化。下列说法正确的是 【 】

图16-3

A.实验过程中主要是改变了铅笔芯接入电路部分的横截面积
B.本实验可通过小灯泡的亮暗反映铅笔芯接入电路的电阻大小
C.实验中用电压表替换小灯泡也能完成本实验,且更准确
D.将铅笔芯换成粗细相同的铜棒,乙夹子移动时小灯泡亮度的变化更明显

答案

B

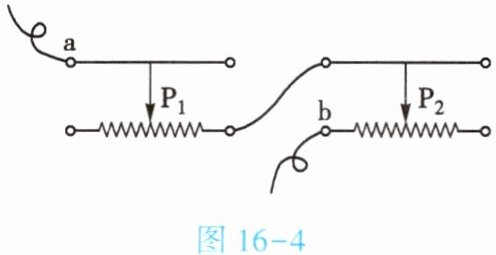

5.(★★)如图16-4所示,将两个滑动变阻器串联起来,如果把a、b两接线柱接入电路后,要使这两个滑动变阻器接入电路中的电阻最大,则滑片$P_1$和$P_2$所处的位置是 【 】


A.$P_1$在最右端,$P_2$在最左端
B.$P_1$在最左端,$P_2$在最左端
C.$P_1$在最左端,$P_2$在最右端
D.$P_1$在最右端,$P_2$在最右端

答案

C

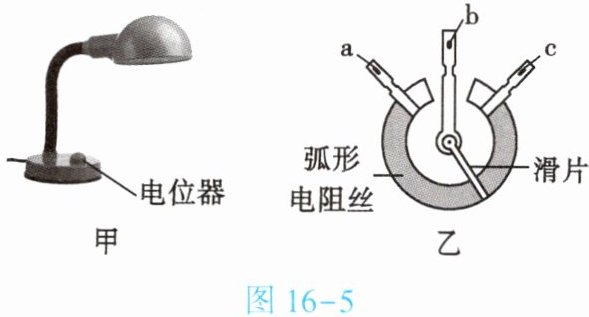

6. (★★★)如图16-5甲为可调亮度的台灯,如图16-5乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与滑片相连。当转动电灯旋钮时,滑片会在弧形电阻丝上同向滑动,即可调节灯泡的亮度。下列分析正确的是
【】

A.若只将b、c接入电路,顺时针转动旋钮时,灯泡变暗
B.若只将a、b接入电路,逆时针转动旋钮时,灯泡变亮
C.若只将a、c接入电路,顺时针转动旋钮时,灯泡变亮
D.若将a、b接入电路同一点,c接入电路的另一点,转动旋钮时,不能改变灯泡的亮度

答案

A
