7. 如图所示，一束光从空气射入某种透明介质，在分界面处发生反射和折射，其中$AE⊥CG$，$∠4=∠5$，则
BH
为入射光线，HF
为折射光线，AE
为界面，空气在界面的下
（填“上”“下”“左”或“右”）侧。答案
7. BH HF AE 下
解析
【分析】
要解决本题，需结合光的反射定律和折射定律逐步分析：
1. 确定法线与界面：根据反射定律，反射角等于入射角，图中∠4=∠5，这两个角是入射角和反射角，它们的公共边CG为法线；又已知AE⊥CG，因此与法线垂直的AE为界面。
2. 区分入射、反射、折射光线：入射光线和反射光线在界面同侧，折射光线在界面另一侧，且入射光线与折射光线分别在法线两侧，由此可判断入射光线为BH，折射光线为HF，反射光线为HD。
3. 判断空气所在侧：根据折射定律，光从空气射入透明介质时，折射角小于入射角。本题中入射角为∠5，折射角为∠1，∠5＞∠1，说明入射角所在的一侧（界面AE的下方）为空气。
【解析】
根据光的反射定律，反射角等于入射角，故相等的∠4和∠5是入射角与反射角，它们的公共直线CG为法线；结合AE⊥CG，确定AE为界面。入射光线和反射光线在界面同侧，折射光线在界面另一侧，且入射光线与折射光线分居法线两侧，因此入射光线是BH，折射光线是HF。光从空气射入透明介质时，折射角小于入射角，本题中入射角∠5大于折射角∠1，说明入射光线所在的界面下方为空气侧。
【答案】
BH；HF；AE；下
【知识点】
光的反射定律；光的折射定律
【点评】
本题考查光的反射与折射规律的综合应用，核心是先通过等角关系确定法线和界面，再区分各光线，最后利用折射角与入射角的大小关系判断空气位置，属于基础光学题，需熟练掌握相关规律。
【难度系数】
0.5
要解决本题，需结合光的反射定律和折射定律逐步分析：
1. 确定法线与界面：根据反射定律，反射角等于入射角，图中∠4=∠5，这两个角是入射角和反射角，它们的公共边CG为法线；又已知AE⊥CG，因此与法线垂直的AE为界面。
2. 区分入射、反射、折射光线：入射光线和反射光线在界面同侧，折射光线在界面另一侧，且入射光线与折射光线分别在法线两侧，由此可判断入射光线为BH，折射光线为HF，反射光线为HD。
3. 判断空气所在侧：根据折射定律，光从空气射入透明介质时，折射角小于入射角。本题中入射角为∠5，折射角为∠1，∠5＞∠1，说明入射角所在的一侧（界面AE的下方）为空气。
【解析】
根据光的反射定律，反射角等于入射角，故相等的∠4和∠5是入射角与反射角，它们的公共直线CG为法线；结合AE⊥CG，确定AE为界面。入射光线和反射光线在界面同侧，折射光线在界面另一侧，且入射光线与折射光线分居法线两侧，因此入射光线是BH，折射光线是HF。光从空气射入透明介质时，折射角小于入射角，本题中入射角∠5大于折射角∠1，说明入射光线所在的界面下方为空气侧。
【答案】
BH；HF；AE；下
【知识点】
光的反射定律；光的折射定律
【点评】
本题考查光的反射与折射规律的综合应用，核心是先通过等角关系确定法线和界面，再区分各光线，最后利用折射角与入射角的大小关系判断空气位置，属于基础光学题，需熟练掌握相关规律。
【难度系数】
0.5
8. 下图是眼球的结构示意图,请据图回答下列问题。
(1)填写下列结构名称。
[①]
[④]
(2)人能看清楚远近不同的物体,是因为
(3)我们平时所说的“白眼球”是指
(均填结构名称)
(1)填写下列结构名称。
[①]
瞳孔
;[③]晶状体
;[④]
玻璃体
;[⑥]视神经
。(2)人能看清楚远近不同的物体,是因为
晶状体
(填结构名称)的屈光度可以调节。(3)我们平时所说的“白眼球”是指
巩膜
,“黑眼球”是指虹膜
。(均填结构名称)
答案
8. (1)瞳孔 晶状体 玻璃体 视神经
(2)晶状体
(3)巩膜 虹膜
(2)晶状体
(3)巩膜 虹膜
解析
【分析】
要解答本题，需先熟记眼球各结构的名称，对应图中序号识别结构；再掌握各结构的功能，如晶状体调节曲度、巩膜和虹膜的特点，从而逐一解决问题。
【解析】
(1) 结合眼球结构示意图，图中①是瞳孔，③是晶状体，④是玻璃体，⑥是视神经；
(2) 人能看清远近不同的物体，是因为晶状体的曲度可以调节，改变焦距使物像落在视网膜上；
(3) 巩膜呈白色坚韧，起保护作用，是“白眼球”；虹膜有色素，决定眼睛颜色，是“黑眼球”。
【答案】
(1) 瞳孔；晶状体；玻璃体；视神经
(2) 晶状体
(3) 巩膜；虹膜
【知识点】
眼球的结构、眼球各结构的功能
【点评】
本题考查眼球的基础结构与功能，属于生物学科核心基础知识点，需准确识记各结构名称及特点，难度较低。
【难度系数】
0.2
要解答本题，需先熟记眼球各结构的名称，对应图中序号识别结构；再掌握各结构的功能，如晶状体调节曲度、巩膜和虹膜的特点，从而逐一解决问题。
【解析】
(1) 结合眼球结构示意图，图中①是瞳孔，③是晶状体，④是玻璃体，⑥是视神经；
(2) 人能看清远近不同的物体，是因为晶状体的曲度可以调节，改变焦距使物像落在视网膜上；
(3) 巩膜呈白色坚韧，起保护作用，是“白眼球”；虹膜有色素，决定眼睛颜色，是“黑眼球”。
【答案】
(1) 瞳孔；晶状体；玻璃体；视神经
(2) 晶状体
(3) 巩膜；虹膜
【知识点】
眼球的结构、眼球各结构的功能
【点评】
本题考查眼球的基础结构与功能，属于生物学科核心基础知识点，需准确识记各结构名称及特点，难度较低。
【难度系数】
0.2

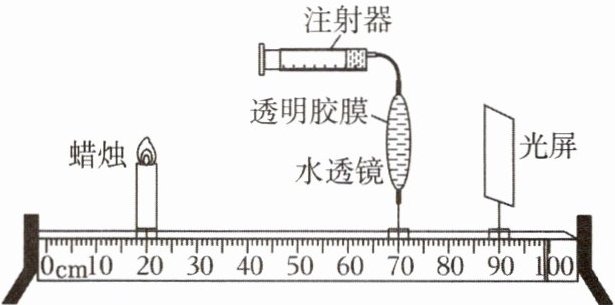

9. 小科用自制的水透镜来探究凸透镜成像规律。
(1)小科移动蜡烛、水透镜、光屏至如图所示位置，恰能在光屏上看到清晰的像，利用此成像特点可制成
(2)此时水透镜的焦距可能是
A. 5.8 cm B. 14.3 cm
C. 25.5 cm
(3)小科想要模拟近视眼看东西模糊的情境，应该把图中的光屏远离水透镜或者对水透镜
(1)小科移动蜡烛、水透镜、光屏至如图所示位置，恰能在光屏上看到清晰的像，利用此成像特点可制成
照相机
（填“照相机”“放大镜”或“投影仪”）；若仅将蜡烛和光屏互换位置，则光屏上能
（填“能”或“不能”）成清晰的像。(2)此时水透镜的焦距可能是
B
。A. 5.8 cm B. 14.3 cm
C. 25.5 cm
(3)小科想要模拟近视眼看东西模糊的情境，应该把图中的光屏远离水透镜或者对水透镜
注水
（填“注水”或“抽水”）。答案
9. (1)照相机 能 (2)B (3)注水
解析
【分析】
先计算物距、像距，结合凸透镜成像规律判断成像特点；利用光路可逆性分析互换后的成像情况；根据成像规律列不等式确定焦距范围；结合近视眼成因分析水透镜的调整方式。
【解析】
(1) 由图可知，蜡烛在20cm刻度处，水透镜在70cm刻度处，光屏在90cm刻度处，因此物距$ u = 70cm - 20cm = 50cm $，像距$ v = 90cm - 70cm = 20cm $。此时$ u ＞ v $，根据凸透镜成像规律，当$ u ＞ 2f $时，成倒立、缩小的实像，该特点应用于照相机；根据光路可逆原理，仅将蜡烛和光屏互换位置，此时物距变为20cm，像距变为50cm，满足$ f ＜ u ＜ 2f $、$ v ＞ 2f $，光屏上能成清晰的像。
(2) 根据成像规律：$ u = 50cm ＞ 2f $，即$ f ＜ 25cm $；同时像距$ v = 20cm $满足$ f ＜ v ＜ 2f $，即$ f ＜ 20cm $且$ 2f ＞ 20cm $，得$ 10cm ＜ f ＜ 20cm $，选项中只有14.3cm符合，故选B。
(3) 近视眼的成因是晶状体太厚，折光能力太强，像成在视网膜前方。要模拟近视眼看东西模糊，需增强水透镜的折光能力，因此应对水透镜注水（注水后透镜更凸，焦距变小，折光能力变强），或把光屏远离水透镜，故填注水。
【答案】
(1) 照相机；能 (2) B (3) 注水
【知识点】
凸透镜成像规律、近视眼成因
【点评】
本题结合自制水透镜实验考查凸透镜成像规律的应用，涉及光路可逆、焦距范围计算及近视眼成因，是初中物理光学的基础综合题，侧重规律的理解与运用。
【难度系数】
0.6
先计算物距、像距，结合凸透镜成像规律判断成像特点；利用光路可逆性分析互换后的成像情况；根据成像规律列不等式确定焦距范围；结合近视眼成因分析水透镜的调整方式。
【解析】
(1) 由图可知，蜡烛在20cm刻度处，水透镜在70cm刻度处，光屏在90cm刻度处，因此物距$ u = 70cm - 20cm = 50cm $，像距$ v = 90cm - 70cm = 20cm $。此时$ u ＞ v $，根据凸透镜成像规律，当$ u ＞ 2f $时，成倒立、缩小的实像，该特点应用于照相机；根据光路可逆原理，仅将蜡烛和光屏互换位置，此时物距变为20cm，像距变为50cm，满足$ f ＜ u ＜ 2f $、$ v ＞ 2f $，光屏上能成清晰的像。
(2) 根据成像规律：$ u = 50cm ＞ 2f $，即$ f ＜ 25cm $；同时像距$ v = 20cm $满足$ f ＜ v ＜ 2f $，即$ f ＜ 20cm $且$ 2f ＞ 20cm $，得$ 10cm ＜ f ＜ 20cm $，选项中只有14.3cm符合，故选B。
(3) 近视眼的成因是晶状体太厚，折光能力太强，像成在视网膜前方。要模拟近视眼看东西模糊，需增强水透镜的折光能力，因此应对水透镜注水（注水后透镜更凸，焦距变小，折光能力变强），或把光屏远离水透镜，故填注水。
【答案】
(1) 照相机；能 (2) B (3) 注水
【知识点】
凸透镜成像规律、近视眼成因
【点评】
本题结合自制水透镜实验考查凸透镜成像规律的应用，涉及光路可逆、焦距范围计算及近视眼成因，是初中物理光学的基础综合题，侧重规律的理解与运用。
【难度系数】
0.6
10. 按要求作图。
(1)下图是人眼看见物体A在平面镜中的像A'的示意图,请确定物体A的位置并画出入射光线。
(2)如图所示,一束光以45°角斜射向平面镜,请完成平面镜反射和凸透镜折射的光路图,并标出反射角。
(1)下图是人眼看见物体A在平面镜中的像A'的示意图,请确定物体A的位置并画出入射光线。
(2)如图所示,一束光以45°角斜射向平面镜,请完成平面镜反射和凸透镜折射的光路图,并标出反射角。
答案
10. (1)如答图所示
(2)如答图所示
解析
【分析】
第(1)题利用平面镜成像“像与物关于镜面对称”的特点确定物体A，再根据反射光线与入射光线的关系画出入射光线；第(2)题先依据光的反射定律完成平面镜反射光路，再根据凸透镜“平行于主光轴的光线经折射后过焦点”的规律完成折射光路，同时标注反射角。
【解析】
(1) ① 过像点A'作平面镜的垂线，延长垂线至平面镜另一侧，使物体A到平面镜的距离等于A'到平面镜的距离，得到物体A；② 连接A与入射点O，箭头指向O，即为入射光线。
(2) ① 过平面镜入射点作法线（垂直于平面镜），入射光线与平面镜夹角为45°，则入射角为45°，根据反射角等于45°，在法线另一侧画出水平向右的反射光线（平行于凸透镜主光轴）；② 平行于主光轴的光线经凸透镜折射后，折射光线过凸透镜右侧的焦点F，画出折射光线；③ 在反射光线与法线之间标注反射角，度数为45°。
【答案】
10. (1)如答图所示
(2)如答图所示
【知识点】
平面镜成像作图、光的反射定律、凸透镜光路作图
【点评】
本题考查光学基础作图，涵盖平面镜成像、光的反射、凸透镜特殊光线规律，需掌握相关作图规则，注意光线方向和角度标注，属于常规基础题。
【难度系数】
0.3
第(1)题利用平面镜成像“像与物关于镜面对称”的特点确定物体A，再根据反射光线与入射光线的关系画出入射光线；第(2)题先依据光的反射定律完成平面镜反射光路，再根据凸透镜“平行于主光轴的光线经折射后过焦点”的规律完成折射光路，同时标注反射角。
【解析】
(1) ① 过像点A'作平面镜的垂线，延长垂线至平面镜另一侧，使物体A到平面镜的距离等于A'到平面镜的距离，得到物体A；② 连接A与入射点O，箭头指向O，即为入射光线。
(2) ① 过平面镜入射点作法线（垂直于平面镜），入射光线与平面镜夹角为45°，则入射角为45°，根据反射角等于45°，在法线另一侧画出水平向右的反射光线（平行于凸透镜主光轴）；② 平行于主光轴的光线经凸透镜折射后，折射光线过凸透镜右侧的焦点F，画出折射光线；③ 在反射光线与法线之间标注反射角，度数为45°。
【答案】
10. (1)如答图所示
(2)如答图所示
【知识点】
平面镜成像作图、光的反射定律、凸透镜光路作图
【点评】
本题考查光学基础作图，涵盖平面镜成像、光的反射、凸透镜特殊光线规律，需掌握相关作图规则，注意光线方向和角度标注，属于常规基础题。
【难度系数】
0.3
