1. 景物到透镜光心的距离叫做
物距
，用字母u
表示。像到透镜光心
的距离叫做像距，用字母v
表示。答案
1. 物距 u 像到透镜光心 v

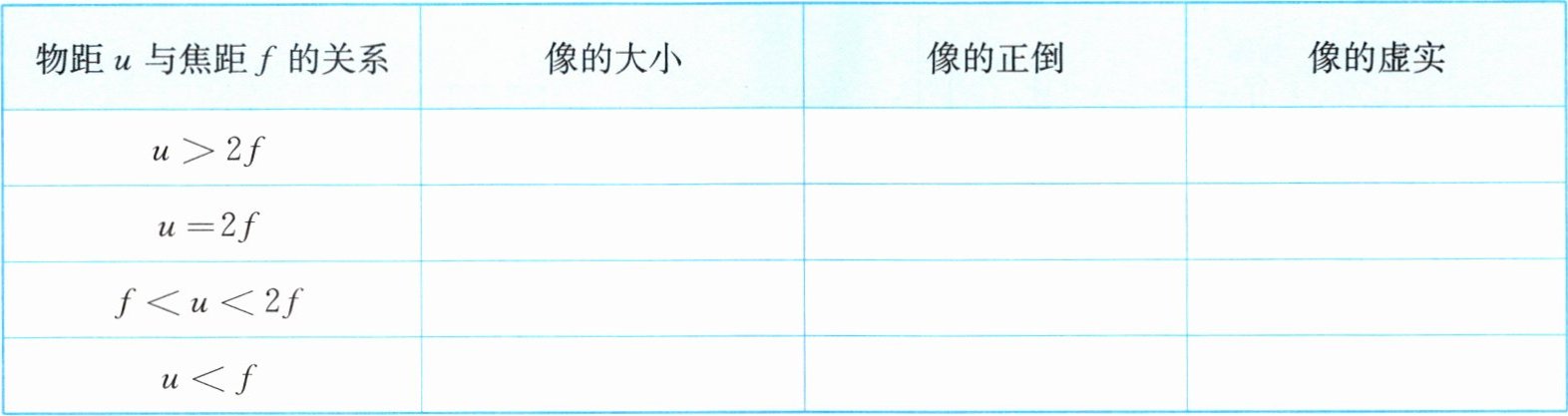

2. 在下表中填写凸透镜成像的规律。
答案
2. 如下表所示
|物距u与焦距f的关系|像的大小|像的正倒|像的虚实|
| ---- | ---- | ---- | ---- |
|$u＞2f$|缩小|倒立|实像|
|$u=2f$|等大|倒立|实像|
|$f＜u＜2f$|放大|倒立|实像|
|$u＜f$|放大|正立|虚像|
|物距u与焦距f的关系|像的大小|像的正倒|像的虚实|
| ---- | ---- | ---- | ---- |
|$u＞2f$|缩小|倒立|实像|
|$u=2f$|等大|倒立|实像|
|$f＜u＜2f$|放大|倒立|实像|
|$u＜f$|放大|正立|虚像|
3. 凸透镜成实像与虚像的分界点是
1倍焦距处
，成放大实像与缩小实像的分界点是2倍焦距处
。答案
3. 1倍焦距处 2倍焦距处
4. 凸透镜所成的实像总是
倒立
的，像与物在凸透镜的异
（选填“同”或“异”）侧；凸透镜所成的虚像总是正立
、放大
的，像与物在凸透镜的同
（选填“同”或“异”）侧。答案
4. 倒立 异 正立 放大 同
5. 凸透镜成像的动态变化规律：
（1）凸透镜成实像时，物距减小，像距逐渐
（2）凸透镜成虚像时，物距增大，像距逐渐
（1）凸透镜成实像时，物距减小，像距逐渐
增大
，且像逐渐变大
。概括为一句简单易记的口诀就是：物近→像远
、像变大
；反之，物远→像近
→像变小
。（2）凸透镜成虚像时，物距增大，像距逐渐
增大
，且像逐渐变大
。概括为一句简单易记的口诀就是：物远→像远
、像变大
；反之，物近→像近
、像变小
。答案
5.（1）增大 大 远 大 近 小 （2）增大 大 远 大 近 小
6. 放大镜是利用物距小于焦距时，物体通过凸透镜成
正立
、放大
的虚
像的原理工作的。通常选用焦距比较短
（选填“长”或“短”）的凸透镜作为放大镜。答案
6. 正立 放大 虚 短
例1 作出物距小于焦距条件下凸透镜所成的像。

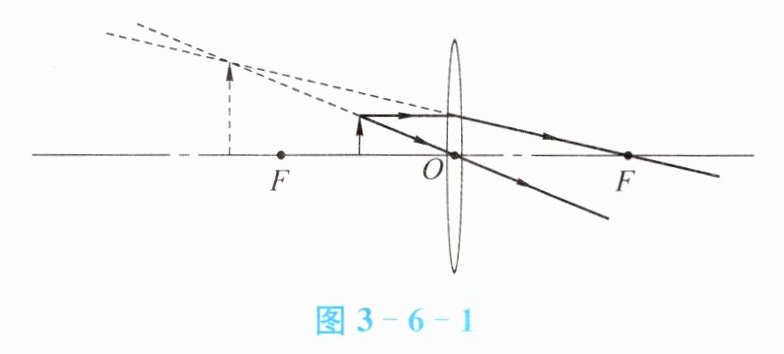

解析 物距小于焦距条件下凸透镜所成的像如图3-6-1所示，成的是正立、放大的虚像。
解析 物距小于焦距条件下凸透镜所成的像如图3-6-1所示，成的是正立、放大的虚像。
答案
解：
作图步骤：
1. 过位于凸透镜一倍焦距内的物体顶端，作一条平行于主光轴的入射光线，该光线经凸透镜折射后，折射光线通过透镜另一侧的焦点。
2. 过物体顶端，作一条通过凸透镜光心O的入射光线，该光线经凸透镜后传播方向不发生改变。
3. 两条折射光线无法在凸透镜右侧实际相交，用虚线将两条折射光线向物体所在的透镜一侧反向延长，两条反向延长虚线的交点即为物体顶端的虚像点。
4. 从该虚像点向主光轴作垂直于主光轴的虚线段，得到完整的像。
最终得到的像为正立、放大的虚像，与物体位于凸透镜同侧，成像结果如图3-6-1所示。
作图步骤：
1. 过位于凸透镜一倍焦距内的物体顶端，作一条平行于主光轴的入射光线，该光线经凸透镜折射后，折射光线通过透镜另一侧的焦点。
2. 过物体顶端，作一条通过凸透镜光心O的入射光线，该光线经凸透镜后传播方向不发生改变。
3. 两条折射光线无法在凸透镜右侧实际相交，用虚线将两条折射光线向物体所在的透镜一侧反向延长，两条反向延长虚线的交点即为物体顶端的虚像点。
4. 从该虚像点向主光轴作垂直于主光轴的虚线段，得到完整的像。
最终得到的像为正立、放大的虚像，与物体位于凸透镜同侧，成像结果如图3-6-1所示。
