5.某国家森林公园吸引了许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶扔在山上，这样做既污染了环境，还可能引起山林火灾。这是因为下雨时，空纯净水瓶装入水后，就相当于一个透镜。晴天，强太太阳光照射它时，它对光线会产生作用，可能会引起枯叶着火。因此我们在山中游玩时一定要注意保护环境。

凸 会聚

【分析】首先观察装水后的纯净水瓶，其形状是中间厚、边缘薄，结合透镜的分类知识，可判断对应的透镜类型；再回忆不同透镜对光线的作用，凸透镜对光线有会聚作用，凹透镜对光线有发散作用，进而分析其引发火灾的原理，即可得出答案。
【解析】装水后的空纯净水瓶，中间厚、边缘薄，相当于一个凸透镜；凸透镜对光线有会聚作用，能将太阳光会聚到某一点，使该点温度升高，当温度达到枯叶的着火点时，就会引发山林火灾。
【答案】凸 会聚
【知识点】凸透镜的概念、凸透镜对光线的作用
【点评】本题结合生活中的实际场景，将物理知识与环保、安全常识相结合，考查基础的透镜知识，难度较低，体现了物理与生活的紧密联系。
【难度系数】0.8

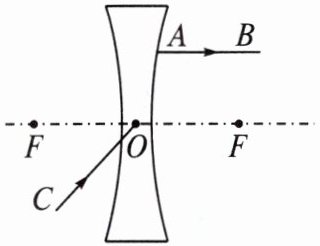

6. 如图所示,请分别画出 AB 的入射光线和 CO 的折射光线。

如图所示

【分析】
要完成凹透镜的光路作图，需掌握凹透镜的两条特殊光线规律：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线通过凹透镜的虚焦点；②经过凹透镜光心的光线，传播方向不改变。据此分别绘制AB的入射光线和CO的折射光线。
【解析】
1. 绘制AB的入射光线：AB是平行于主光轴的折射光线，根据凹透镜的特殊光线规律，其入射光线的延长线需指向右侧的虚焦点F，因此从凹透镜右侧的A点向左上方画光线，使该光线的反向延长线经过右侧的F点，即为AB的入射光线。
2. 绘制CO的折射光线：CO是经过光心O的入射光线，根据规律，经过光心的光线传播方向不变，因此直接沿CO的方向延长，即为CO的折射光线。
【答案】
如图所示
【知识点】
凹透镜的光路图、透镜的特殊光线
【点评】
本题考查凹透镜特殊光线的作图，是光学作图的基础题型，需熟练掌握凹透镜的特殊光线规律即可完成。
【难度系数】
0.5

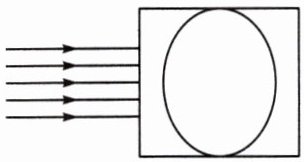

7.(多选)截面为正方形、中空部分截面为椭圆形的玻璃体如图所示。这个玻璃体()


A.可以看作两块凹透镜
B.可以看作一块凸透镜
C.对图示光束有发散作用
D.对图示光束有会聚作用

AC

【分析】
要解决本题，需先分析玻璃体的结构特点：该玻璃体截面为正方形，中空部分为椭圆形，可将其拆分为上下两部分，每部分都符合凹透镜“中间薄、边缘厚”的结构特征，因此等效为两块凹透镜；再结合凹透镜的光学性质（对光线有发散作用），即可判断各选项的正误。
【解析】
1. 等效透镜判断：该玻璃体的结构可看作上下两个独立部分，每个部分都满足凹透镜“中间薄、边缘厚”的特点，因此可以等效为两块凹透镜，故选项A正确，B错误。
2. 光学作用判断：根据透镜的基本性质，凹透镜对光线具有发散作用，因此该玻璃体对图示的平行光束有发散作用，故选项C正确，D错误。
【答案】
AC
【知识点】
凹透镜的特点与作用，透镜的等效判断
【点评】
本题通过特殊结构的玻璃体考查透镜的等效分析，需要结合结构特征判断等效透镜类型，再利用透镜的光学性质解题，重点考查对透镜基本概念的理解应用。
【难度系数】
0.5
