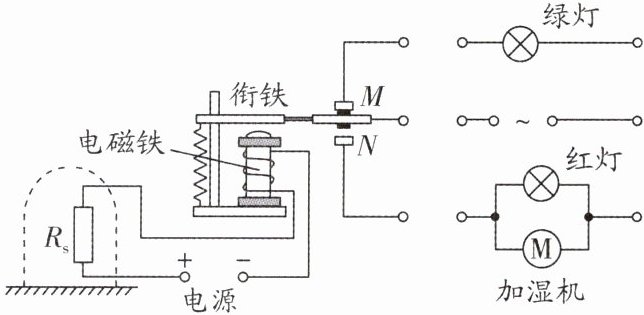

1. 如图所示是蔬菜大棚湿度自动控制电路，$R_{s}$为阻值随湿度增大而增大的湿敏电阻。当棚内湿度低于设定值时，红灯亮，加湿机启动，喷洒水雾加湿；棚内湿度高于设定值时，绿灯亮，加湿机停止工作。请连接好工作电路。

1. 如图所示
　　　

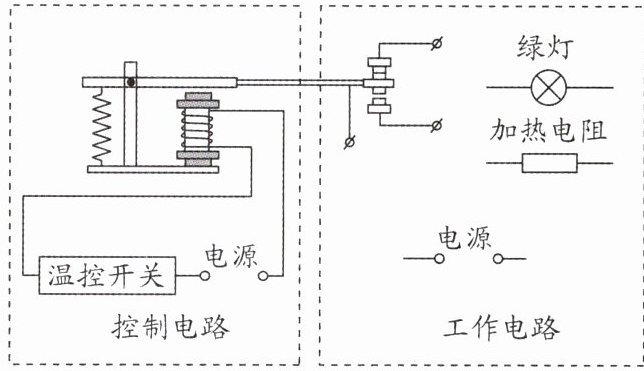

2. 某花卉大棚要求温度维持在 $15^{\circ}C$ 至 $25^{\circ}C$ 之间。物理实验小组的同学为该花卉大棚设计了一个温度自动控制器。该温控器的原理如下：当大棚温度低于 $15^{\circ}C$ 时，温控开关闭合，加热电阻工作，绿灯不亮；当温度高于 $25^{\circ}C$ 时，温控开关断开，加热电阻不工作，绿灯亮。请根据以上要求，用笔画线代替导线正确连接电路。

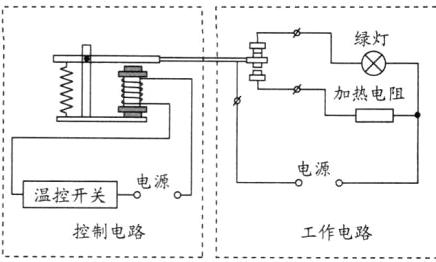

2. 如图所示
　　　

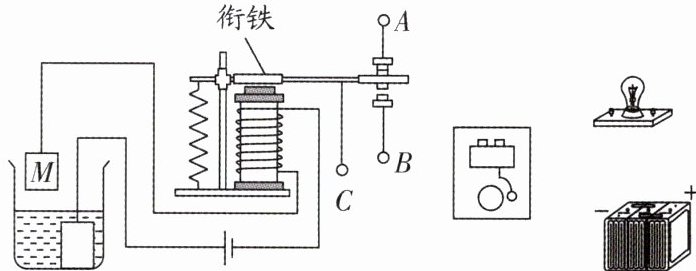

3. 为防止雨季大棚内积水，小强设计了一个“大棚积水自动报警电路”，如图所示，当大棚内没有积水或积水很少时，电灯亮；当大棚内积水达到一定深度（接触金属块 $M$ 下端）时，控制电路接通，电灯灭，电铃响起报警。请按照以上要求将工作电路连接完整。

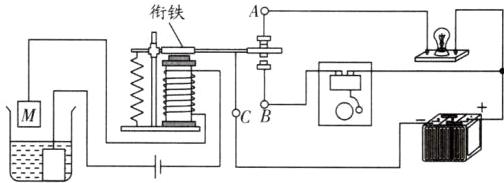

3. 如图所示
　

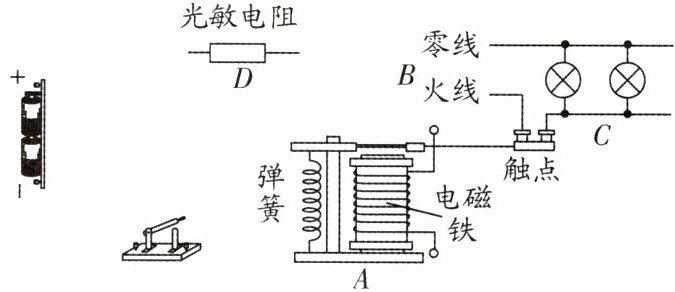

4. 为实现增产，小明设计了一套水果大棚光照系统。如图所示，其中 $A$ 为电磁继电器，$B$ 为供电电路，$C$ 为全光谱灯，$D$ 为光敏电阻（白天光照强时，电阻变小；夜晚光照弱时，电阻变得很大），请你将电路连接完整，达到白天灯熄、夜晚灯亮的效果。

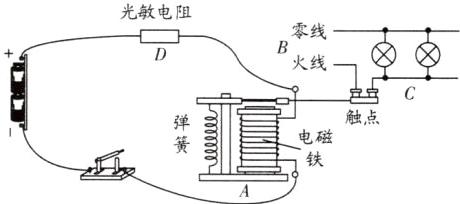

4. 如图所示
　　

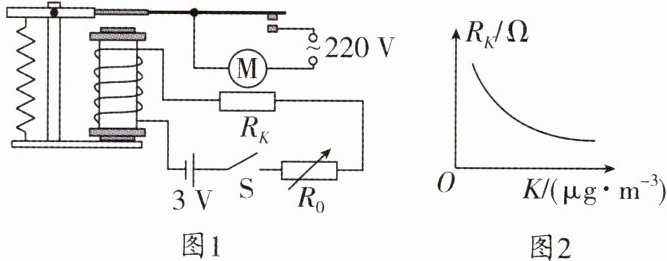

5. (2025·陕西中考)如图 1，是室内自动换气系统的电路图。控制电路的电源电压为 $3V$，$R_{0}$ 为电阻箱，$R_{水}$ 的阻值与烟雾浓度 $K$ 的关系如图 2 所示。当电磁铁线圈中的电流 $I\geq0.03A$ 时，衔铁被吸下，电风扇转动，开始排气。

(1)电磁铁工作时，利用了通电导体周围存在，其上端为极。
(2)当烟雾浓度升高时，控制电路中线圈的电流(填“变大”“变小”或“不变”)。
(3)控制电路的电源电压低于 $3V$ 时，若保持空气质量的标准不变，$R_{0}$ 的阻值应(填“增大”“减小”或“不变”)。

5. (1)磁场 S (2)变大 (3)减小
解析:(1)电磁铁通电后具有磁性,断电后磁性消失,电磁铁工作时,利用了电流的磁效应,即通电导体周围存在磁场;电流从上端流入,下端流出,根据安培定则可知,电磁铁的下端为N极,上端为S极.
(2)控制电路中,电阻$R_{x}$与$R_{0}$串联.由图 2 可知,当烟雾浓度升高时,电阻$R_{x}$的阻值减小,根据串联电路电阻关系可知$,R_{0}$不变的情况下,总电阻变小,根据$I=\frac {U}{R_{总}}$可知,电压不变时,控制电路中线圈的电流变大.
(3)若保持空气质量的标准不变,电阻$R_{x}$接入阻值不变;而电磁铁线圈中的控制电流不变,根据$I=\frac {U}{R_{x}+R_{0}}$可知,当电源电压低于 3 V 时$,R_{x}$与$R_{0}$之和变小,而$R_{x}$阻值不变,所以$R_{0}$的阻值应减小.
