第3节 跨学科实践:为家庭电路做设计
家里正在准备进行装修改造,学习了本章知识的小明给爸爸提建议:要根据家里的用电需求提前做好规划,以保证家庭电路安全、合理。爸爸同意小明的建议,鼓励他为家庭电路做设计。
为使家庭电路安全、合理、方便、经济,小明认为,应该从已有和拟购置的用电器出发,先估计家中总体的用电器情况,然后再合理地规划并设计室内的配电分支回路。
活动1:调查家庭用电需求

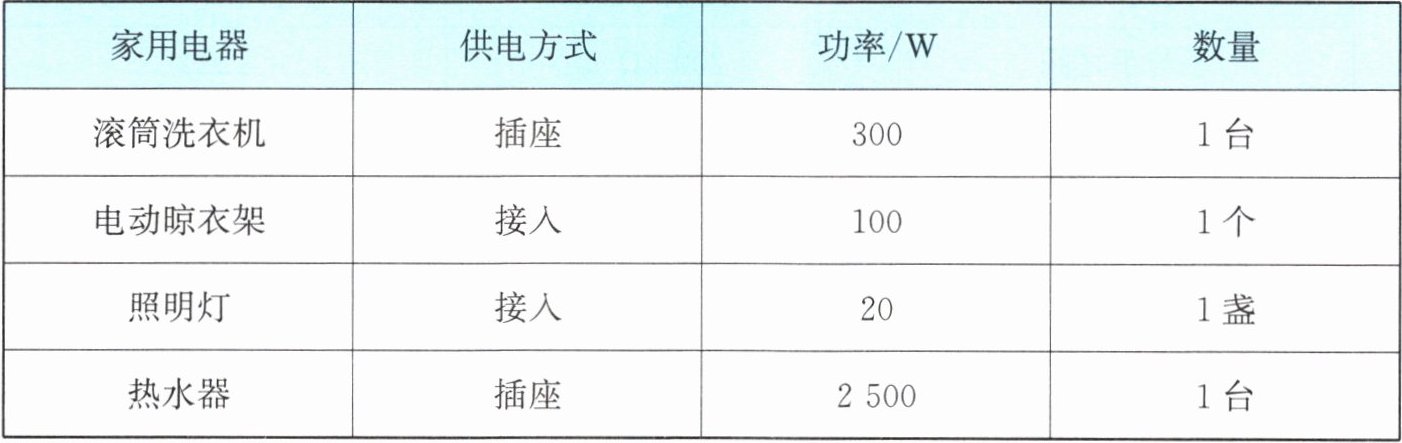

小明先设计了用电器调查细目表,对客厅、阳台、主卧、次卧1、次卧2、厨房、卫生间内的家电分别进行了统计。对阳台的统计如下。

将所有用电器的最大功率汇总,得到家里的用电需求。
活动2:合理规划配电分支回路
小明设计了两个分支回路方案,一是以每个房间为一个分支回路,另一个是分设插座分支回路、照明分支回路和大功率用电器(如空调)分支回路等。
他在爸爸的陪同下,观察了邻居家的室内配电箱,发现该配电箱是按照自己设计的第二个方案进行规划的,且共有7个分支回路。

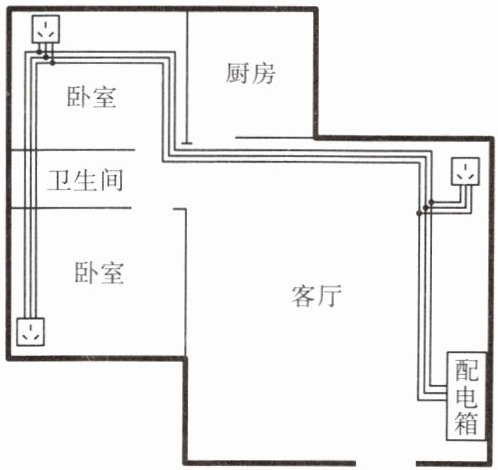

小明决定采用第二个方案,继续完成家里的分支回路设计。第1步,他画出了各个分支回路的设计示意图,如某插座分支回路设计示意图如下。

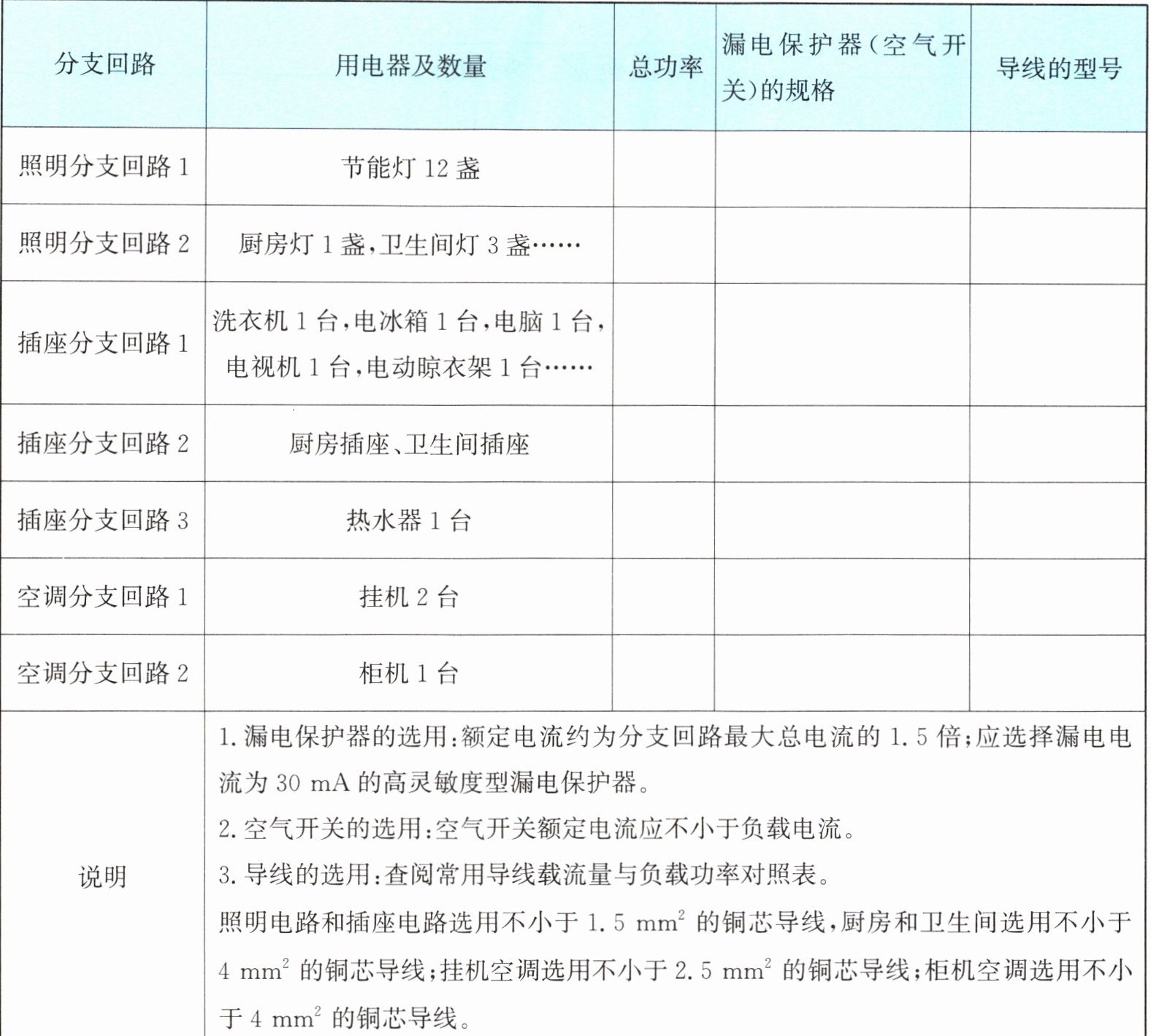

第2步,他根据每个分支回路的用电器数量,对各分支回路所需要的漏电保护器(或空气开关)和导线规格进行了确定。分析表格如下。

活动3:迁移运用
“安全用电无小事,时时刻刻要牢记。”下列做法符合安全用电原则的有(填选项字母)。
A.用湿手将吹风机插头插在插座上
B.更换灯泡时断开电源开关
C.保险丝熔断后用铜丝临时代替
D.使用三孔插座时要接保护线
E.空调应使用大功率插座
F.电热水壶的电源线绝缘皮破损后仍继续使用

BDE

【分析】本题要求判断符合安全用电原则的做法，需结合家庭电路安全要求和生活实际，逐一分析每个选项的对错，排除不符合安全用电原则的选项，选出正确答案。
【解析】逐一分析各选项：
选项A：湿手是导体，用湿手插吹风机插头时，易发生触电事故，不符合安全用电原则；
选项B：更换灯泡时断开电源开关，能避免带电操作，防止触电，符合安全用电原则；
选项C：保险丝熔点低，熔断后用铜丝代替，铜丝熔点高，无法在电流过大时自动熔断，起不到保护电路的作用，不符合安全用电原则；
选项D：三孔插座的上孔接保护线，可使用电器金属外壳接地，防止漏电时外壳带电引发触电，符合安全用电原则；
选项E：空调功率较大，使用大功率插座可避免电路过载，符合安全用电原则；
选项F：电源线绝缘皮破损后继续使用，易发生漏电或短路，不符合安全用电原则。
综上，符合安全用电原则的是B、D、E。
【答案】BDE
【知识点】安全用电原则、家庭电路连接
【点评】本题考查生活中的安全用电常识，属于基础应用类题目，需学生掌握常见的安全用电做法，结合实际场景判断，难度较低。
【难度系数】0.7
