7. 提升题 在“探究杠杆的平衡条件”实验中,小明使用可绕$O$点自由转动、刻度均匀的杠杆,以及多个重0.5N的钩码进行了以下操作:
(1)不挂钩码时,杠杆在如图11-1-10所示的位置静止。小明将杠杆左边的螺母调至最左端,发现杠杆右侧还略向下倾斜,此时他应向

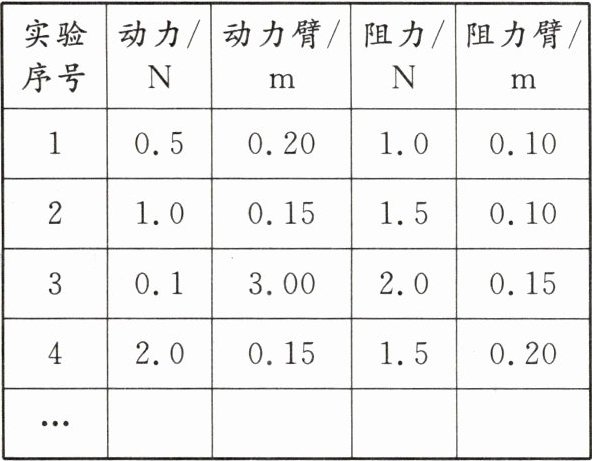

(2)给杠杆两侧挂上不同数量的钩码,设右侧钩码对杠杆施加的力为动力,左侧钩码对杠杆施加的力为阻力。测出杠杆水平平衡时的动力臂和阻力臂,多次实验并把数据填入表中。

小明分析表格中的数据发现,第
(3)第4次实验结束后,小明撤去右侧钩码,改用弹簧测力计继续实验。如图11-1-11所示,他在左侧$A$点悬挂3个钩码,再用弹簧测力计(未画出)在$B$点拉杠杆。杠杆重新在水平位置平衡时,弹簧测力计的示数可能为

①2.0N;②2.5N;③3.0N;④3.5N。
(4)筷子是我国传统餐具,它体现了我国古代劳动人民的智慧。用筷子夹东西时所属的杠杆类型与第
(1)不挂钩码时,杠杆在如图11-1-10所示的位置静止。小明将杠杆左边的螺母调至最左端,发现杠杆右侧还略向下倾斜,此时他应向
左
(选填“左”或“右”)调节杠杆右边的螺母,使杠杆水平并静止,达到平衡状态。(2)给杠杆两侧挂上不同数量的钩码,设右侧钩码对杠杆施加的力为动力,左侧钩码对杠杆施加的力为阻力。测出杠杆水平平衡时的动力臂和阻力臂,多次实验并把数据填入表中。
小明分析表格中的数据发现,第
3
次实验数据有误,剔除这一组数据后,初步得出杠杆的平衡条件:动力×动力臂=阻力×阻力臂。(3)第4次实验结束后,小明撤去右侧钩码,改用弹簧测力计继续实验。如图11-1-11所示,他在左侧$A$点悬挂3个钩码,再用弹簧测力计(未画出)在$B$点拉杠杆。杠杆重新在水平位置平衡时,弹簧测力计的示数可能为
①③④
(填序号)。①2.0N;②2.5N;③3.0N;④3.5N。
(4)筷子是我国传统餐具,它体现了我国古代劳动人民的智慧。用筷子夹东西时所属的杠杆类型与第
4
次实验时的杠杆类型相同。答案
(1)左
(2)3
(3)①③④
(4)4
(2)3
(3)①③④
(4)4
