7.(双选)下列现象中不是由光的折射引起的是 ()

A.在河边看水中的物体比它的实际位置浅些
B.透过鱼缸看到水中的鱼
C.水中月亮的“倒影”
D.小孔成像

7.CD

【分析】
要解决这道题，需先明确光的折射、反射、直线传播的定义，再逐个分析选项对应的光学现象，最后根据题目要求（选不是由光的折射引起的）得出答案：光的折射是光从一种介质斜射入另一种介质时传播方向发生偏折；光的反射是光在同种介质中遇到障碍物返回原介质；光的直线传播是光在同种均匀介质中沿直线传播。
【解析】
1. 选项A：在河边看水中物体比实际浅，是因为水中物体的光从水斜射入空气时发生折射，折射角大于入射角，人眼逆着折射光线看到的虚像位置比实际浅，属于光的折射现象；
2. 选项B：透过鱼缸看水中的鱼，鱼缸和水相当于凸透镜，鱼的光经过水、玻璃、空气不同介质时发生折射，形成放大的虚像，属于光的折射现象；
3. 选项C：水中月亮的“倒影”是平面镜成像，属于光的反射现象，不是光的折射；
4. 选项D：小孔成像是光在同种均匀介质中沿直线传播形成的实像，属于光的直线传播现象，不是光的折射。
题目要求选不是由光的折射引起的，因此选CD。
【答案】CD
【知识点】光的折射、光的反射、光的直线传播
【点评】本题考查光学三种基本现象的区分，需准确掌握各现象的成因，审题时要注意题目要求选“不是”折射的选项，属于光学基础题，难度适中。
【难度系数】0.5

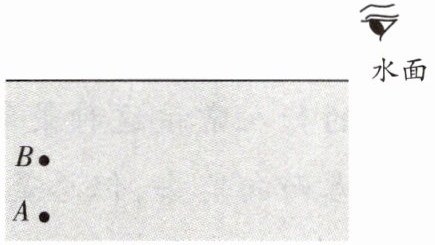

8.人在岸上看鱼,如图所示的A、B两个位置,一个代表鱼的实际位置,一个代表看到的鱼的虚像。请画出此人看到鱼的光路图。

8.

【分析】人在岸上看到水中的鱼，是鱼反射的光从水中斜射入空气时发生折射形成的虚像。根据光的折射规律，光从水斜射入空气时，折射角大于入射角，折射光线远离法线，人眼逆着折射光线看去，会认为光沿直线传播，因此看到的虚像位置比鱼的实际位置偏高，故图中B是虚像，A是鱼的实际位置。画光路时，先连接人眼与B，找到与水面的交点作为入射点，再连接A与入射点（入射光线），连接入射点与人眼（折射光线），并标注光线方向即可。
【解析】根据光的折射规律：光从水（光密介质）斜射入空气（光疏介质）时，折射光线远离法线，折射角大于入射角。人眼看到水中的鱼，是鱼的光经水面折射后进入人眼，人眼逆着折射光线形成虚像，虚像位置高于实际鱼的位置，即B为虚像，A为实际鱼的位置。光路图绘制步骤：1. 连接人眼与B点，与水面交于O点，O为入射点；2. 连接A点与O点，此为水中的入射光线，箭头指向O；3. 连接O点与人眼，此为空气中的折射光线，箭头指向人眼，完成光路图。
【答案】
【知识点】光的折射、虚像
【点评】本题考查光的折射现象在生活中的应用，核心是理解水中鱼的虚像形成原理，属于基础光学作图题，需掌握光路图的规范画法。
【难度系数】0.5

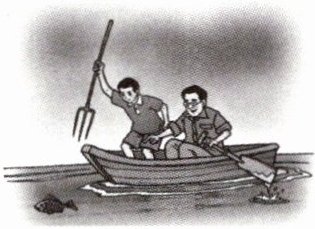

1.如图所示,渔夫在叉水中的鱼时,看到的是鱼的(填“实像”或“虚像”),看到的鱼比实际的鱼要(填“浅”或“深”),所以渔夫叉鱼应瞄准看到的鱼的(填“方向”“上方”或“下方”)才能叉到鱼。

1.虚像 浅 下方

【分析】
要解决这道题，需结合光的折射规律分析：鱼反射的光线从水中斜射入空气中时会发生折射，人眼逆着折射光线看会形成虚像，且虚像位置与实际鱼的位置存在偏差，据此可判断叉鱼的方向。
【解析】
1. 渔夫看到水中的鱼，是鱼反射的光线从水中斜射入空气中时发生折射，折射光线进入人眼，人眼逆着折射光线的方向看去，看到的是鱼的虚像；
2. 光从水中斜射入空气时，折射光线远离法线，人眼逆着折射光线判断，会觉得鱼的位置比实际鱼的位置更浅；
3. 实际鱼的位置在看到的虚像的下方，因此渔夫叉鱼应瞄准看到的鱼的下方才能叉到实际的鱼。
【答案】
虚像 浅 下方
【知识点】
光的折射现象
【点评】
本题考查光的折射在生活中的实际应用，属于基础题，需理解折射成像的特点，明确虚像与实际物体的位置关系。
【难度系数】
0.6

2.如图所示,一束激光射向水槽中,在水槽底部O点形成一个光斑。沿水槽壁缓慢注水,在此过程中,折射角将(填“增大”“不变”或“减小”)。

2.不变

【分析】
要判断注水过程中折射角的变化，需结合光的折射规律分析：向水槽注水时，激光笔的入射光线方向未改变，因此入射光线与法线的夹角（入射角）保持不变。根据光的折射定律，光从空气斜射入水中时，折射角随入射角的变化而变化，入射角不变则折射角也不变，与水面上升高度无关。
【解析】
沿水槽壁缓慢注水时，激光的入射光线方向始终固定，故入射光线与法线的夹角（入射角）保持恒定。根据光的折射规律：光从空气斜射入水中，折射角随入射角的改变而改变，当入射角不变时，折射角也不变。因此，此过程中折射角不变。
【答案】
不变
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的简单应用，核心是明确注水过程中入射角不变，属于基础光学题，难度较低。
【难度系数】
0.7

3.下列四个现象中,形成原因与其他三个不同的是 ()

A.平静水面上树木的倒影
B.海市蜃楼
C.放在水中的铅笔看起来弯折了
D.游泳池的底部看起来比实际深度浅

3.A

【分析】
本题需区分光的反射与折射现象，先明确两种光学现象的定义：光的反射是光在同种介质中遇到障碍物返回原介质的现象，光的折射是光从一种介质斜射入另一种介质时传播方向发生偏折的现象。再逐一分析各选项的形成原因，对比找出与其他三个不同的选项。
【解析】
A选项：平静水面相当于平面镜，树木的倒影是平面镜成像，属于光的反射形成的虚像；
B选项：海市蜃楼是由于空气密度不均匀，光在不均匀介质中传播时发生折射，形成的虚像；
C选项：水中的铅笔看起来弯折，是光从水中斜射入空气中时发生折射，折射光线远离法线，人眼逆着折射光线观察，产生铅笔弯折的视觉效果；
D选项：游泳池底部看起来比实际浅，是池底的光经水折射进入空气，折射光线偏折，人眼逆着折射光线形成的虚像，属于光的折射现象。
综上，A选项的形成原因是光的反射，其余三个均为光的折射，因此形成原因不同的是A。
【答案】
A
【知识点】
光的反射、光的折射
【点评】
本题结合生活中的常见光学现象，考查光的反射与折射的区分，属于光学基础知识点的应用，难度较低，学生需准确掌握两种光学现象的本质即可解答。
【难度系数】
0.3

4.如图所示，一束光从空气射向玻璃砖，并穿过玻璃砖。请画出这束光进入和离开玻璃砖的折射光线。

4.

【分析】
要画出光进入和离开玻璃砖的折射光线，需依据光的折射规律：①光垂直入射到两种介质界面时，传播方向不变；②光从玻璃斜射入空气时，折射角大于入射角，折射光线远离法线。首先，光线垂直入射到玻璃砖的第一个界面，进入玻璃砖时方向不变；接着，光线到达玻璃砖的第二个界面，先作法线，再根据斜射的折射规律画出射出的折射光线。
【解析】
1. 光线垂直射入玻璃砖的斜边，此时入射角为0，根据光的折射规律，垂直入射时折射光线与入射光线在同一直线上，方向不变，因此在玻璃砖内部，光线沿直线传播；
2. 当光线到达玻璃砖的水平上表面（出射界面）时，过该界面的入射点作垂直于表面的法线（用虚线表示）；
3. 光从玻璃斜射入空气，根据折射规律，折射角大于入射角，在法线另一侧的空气中画出折射光线，使折射光线远离法线，完成作图。
【答案】

【知识点】
光的折射规律
【点评】
本题考查光的折射规律的作图应用，重点是掌握垂直入射和斜射时的折射特点，作图时需注意法线用虚线、光线带箭头，折射角与入射角的大小关系。
【难度系数】
0.6

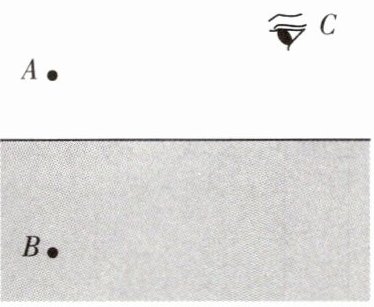

5.如图所示,图中A为空中一只小鸟所在位置,B为水中的一条鱼所在位置,人眼在C处恰好看到水中的鱼和鸟的像重合。请根据描述,完成光路图。(保留作图痕迹)

5.

【分析】
要完成该光路图，需明确两个核心原理：①人看到空中鸟的像，是光经水面反射形成的平面镜成像，反射光线的反向延长线过鸟的像；②人看到水中鱼的像，是光从水中斜射入空气发生折射形成的，折射光线的反向延长线过鱼的像。题目中鱼和鸟的像重合，因此先确定光线的入射点，再分别画出反射光路和折射光路。
步骤：1. 连接空中的鸟A和人眼C，与水面交于点O，该点即为光线的入射点（反射点）；2. 对于鸟的光路：AO是入射光线，OC是反射光线，水面相当于平面镜，A的像与A关于水面对称；3. 对于鱼的光路：水中的鱼B发出的光经O点折射后沿OC进入人眼，连接B和O，BO为入射光线，OC为折射光线，标注光线方向即可。
【解析】
1. 确定入射点：连接A、C，与水面交于O点，此O点为光线的入射点（反射点），因为人眼看到鸟的像，是鸟的光经水面反射后进入人眼，反射光线OC的反向延长线过A的像，符合平面镜成像特点。
2. 画鸟的光路：AO为从鸟A射向水面的入射光线，OC为经水面反射后进入人眼C的反射光线，标注光线箭头（方向：A→O，O→C）。
3. 画鱼的光路：水中的鱼B发出的光，从水斜射入空气，在O点发生折射，折射光线沿OC方向进入人眼，因此连接B、O，BO为入射光线，OC为折射光线，标注光线箭头（方向：B→O，O→C），保留作图痕迹（如A到水面的垂线，体现平面镜成像的对称）。
【答案】

【知识点】
光的反射、光的折射、平面镜成像
【点评】
本题结合光的反射和折射作图，考查了平面镜成像原理、光的折射规律的应用，是光学作图的典型题型，需区分两种光路的形成原因，作图时要注意光线方向和作图痕迹的规范保留。
【难度系数】
0.5

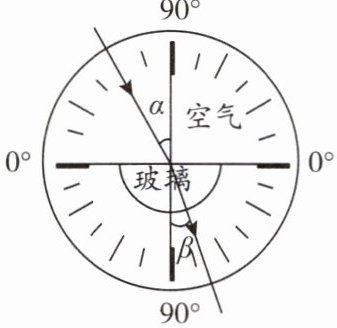

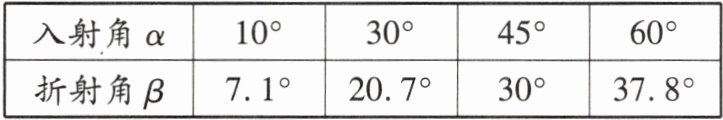

6. 如图是某同学利用光具盘探究光从空气斜射入玻璃中时的光路。他经过多次实验并记录了如下数据。


(1)实验中,光具盘除了能读出入射角和折射角大小外,还具有的作用。
(2)分析表格中的数据,能初步得出结论:。(写出一条即可)
(3)根据表格中的数据还可以判断:当光以$35°$的入射角从空气射入玻璃中时,其折射角(填“大于”“小于”或“等于”)$30°$。
(4)当光以$30°$的入射角从玻璃射入空气中时,其折射角是。

6.(1)显示光路 (2)当光从空气斜射入玻璃中时,折射角小于入射角 (3)小于 (4)$45°$

【分析】
本题围绕光从空气斜射入玻璃的实验展开，需结合实验器材特点、数据规律及光路可逆原理解题：第(1)问，光具盘可通过漫反射显示光的传播路径，除测角度外还有显示光路的作用；第(2)问，对比表格中入射角与折射角的数值，总结光从空气斜射入玻璃的折射规律；第(3)问，根据入射角与折射角的变化趋势，判断35°入射角对应的折射角范围；第(4)问，利用光路可逆原理，结合表格数据推导折射角。
【解析】
(1) 光具盘表面粗糙，光在其上发生漫反射，能直观呈现光的传播路径，因此除读出入射角和折射角外，还具有显示光路的作用；
(2) 分析表格数据：光从空气斜射入玻璃时，折射角始终小于入射角，且入射角增大时折射角也随之增大，故结论为：当光从空气斜射入玻璃中时，折射角小于入射角；
(3) 由数据规律，入射角30°对应折射角20°，40°对应26.7°，35°介于30°和40°之间，对应的折射角介于20°和26.7°之间，因此小于30°；
(4) 根据光路可逆，光从玻璃射入空气时，折射角等于光从空气射入玻璃时对应的入射角，结合表格数据，光从空气以45°入射角射入玻璃时折射角为30°，故光从玻璃以30°入射角射入空气时，折射角为45°。
【答案】
(1)显示光路；(2)当光从空气斜射入玻璃中时，折射角小于入射角；(3)小于；(4)45°
【知识点】
光的折射规律、光路可逆
【点评】
本题为光学基础实验题，考查实验器材作用、数据规律分析及光路可逆的应用，侧重对基础知识点的理解与运用，难度适中。
【难度系数】
0.5
