0.3 m。下列说法正确的是 ()

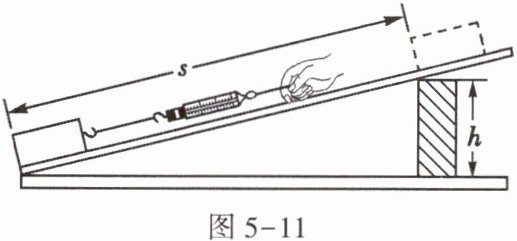

图5-11

A.物体所受的摩擦力为3.6 N
B.克服物体重力做的功为4.32 J
C.拉力做的功为2.7 J
D.斜面的机械效率为62.5%

11. D

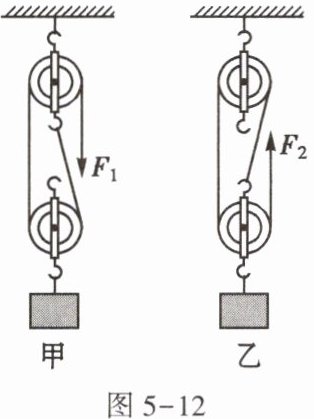

12. 如图5-12所示，甲、乙分别为同一滑轮组的不同绕法，忽略绳重及摩擦，分别用两种绕法匀速提升相同的重物，在相等的时间内升高相同的高度。下列判断正确的是（）


A.两种不同绕法拉力 $ F_1 $ 与 $ F_2 $ 的大小相等
B.图甲绕法拉力做的功大于图乙绕法拉力做的功
C.两种不同绕法拉力 $ F_1 $ 与 $ F_2 $ 做功的功率相等
D.图甲绕法的机械效率大于图乙绕法的机械效率

12. C

三、作图题
13.一个质量为50 kg的人站在水平面上，他想通过如图5-13所示的滑轮组对上面的弹簧进行拉力测试，需要对弹簧产生最大为2 100 N的力，请画出他的绕绳方法。(动滑轮重不计)

13. 如答图5-1所示

14. 如图5-14所示,用一根自重可忽略不计的撬棒撬石块,若撬棒C点受到石块P的压力,且$DA＞CD＞BC$,请作出撬动石块P所用的最小动力F及其力臂$l$。

图5-14

14. 如答图5-2所示

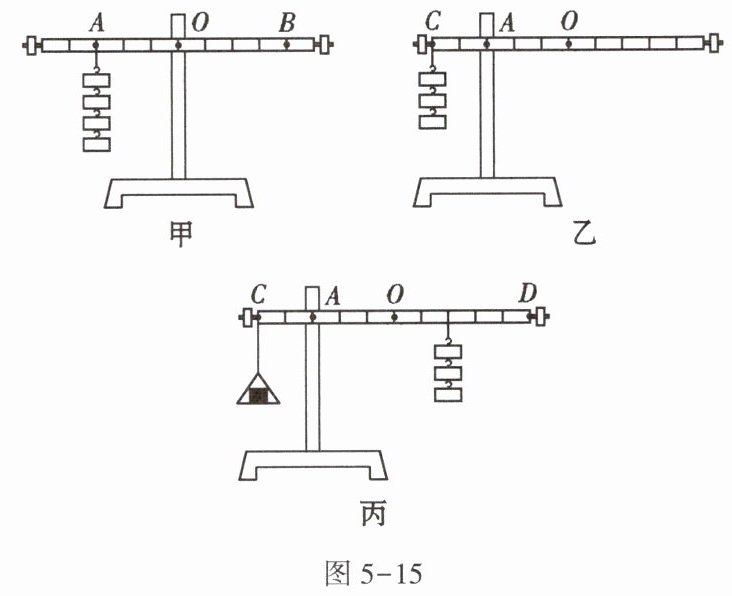

15. 小明在探究杠杆的平衡条件的实验中,所用杠杆的质量分布均匀,每个钩码的质量均为50 g。
(1)实验前没有挂钩码时,发现杠杆右端高,要使杠杆在水平位置平衡,应将杠杆左端的螺母向(选填“左”或“右”)调节。使杠杆在水平位置平衡,主要目的是。
(2)调节杠杆水平平衡后,如图5-15甲所示,在杠杆的左边A处挂4个钩码,要使杠杆在水平位置平衡,应在杠杆右边B处挂个钩码。小明多次实验并记录数据,最终得出杠杆的平衡条件。
(3)完成实验后小明突发奇想,想利用该杠杆(重心始终位于O点)制作一个可以直接测量质量的“杆秤”。
①如图5-15乙所示,以杠杆上的A点为支点,当在C位置挂3个钩码,杠杆在水平位置刚好平衡,则该杠杆的质量为g。
②然后小明将C位置的3个钩码取下,挂到右侧作为“秤砣”。为了将A点作为“杆秤”的零刻度线,小明应在图5-15丙的C位置处装配一质量为g的吊盘。
③接着小明在图5-15丙的D位置标记上质量最大测量值g,并将其他质量数均匀标记在AD之间的刻度线上。
④小明用上述“杆秤”测一物体的质量,不留意只将两个钩码作为“秤砣”来使用,则小明的测量结果会(选填“偏大”“偏小”或“依然准确”)。

16.在“测量滑轮组的机械效率”的实

15.(1)右 便于测量力臂 (2)3
(3)①100 ②150 ③600 ④偏大
