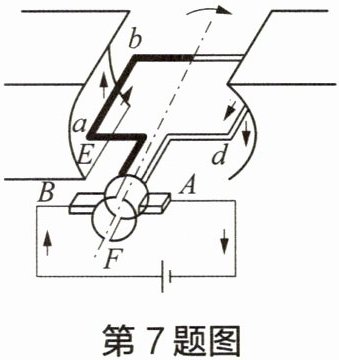

7 直流电是指电流方向保持不变的电流。交流电是指电流方向随时间做周期性变化的电流。如图所示为电动机的原理图，该电动机线圈外部供给的是电，线圈内部的是电。（均选填“直流”或“交流”）

7.直流 交流

【分析】首先明确直流电和交流电的定义，再结合电动机的结构特点分析：电动机外部连接的是直流电源，根据直流电“电流方向保持不变”的定义，可判断外部供给的电流类型；线圈转动时，换向器会改变线圈内部的电流方向，使线圈持续转动，由此判断线圈内部的电流类型。
【解析】1. 观察原理图，电动机外部电路连接的是直流电源，符合直流电“电流方向不变”的特征，因此线圈外部供给的是直流电；2. 线圈在磁场中转动时，为让线圈持续转动，换向器会在线圈转过平衡位置时改变线圈内部的电流方向，使线圈内部的电流方向随时间做周期性变化，符合交流电的定义，因此线圈内部是交流电。
【答案】直流 交流
【知识点】直流电、交流电、电动机原理
【点评】本题考查直流电与交流电的定义及电动机的工作原理，核心是区分电动机外部和内部的电流特点，理解换向器的作用是解题关键，属于基础概念题。
【难度系数】0.5

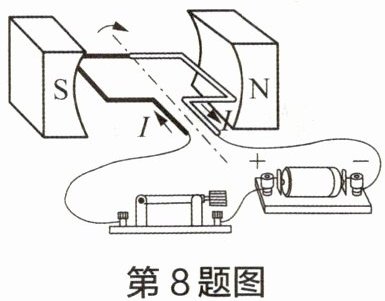

8 小明同学按如图所示的方式，将线圈置于磁体的两磁极间。闭合开关接通电源，线圈会发生转动。

（1）左半边线圈所受磁场力的方向与右半边线圈（选填“相同”或“相反”），原因是：。
（2）小华同学看了小明的设计后，认为该电动机无法持续工作，线圈转动几圈后，导线就会搅起来，最终将电动机卡住。你是否同意小华同学的观点？请说明理由。
（3）请你对小明同学的设计图进行改进，使电动机能持续工作。

8.（1）相反 磁场方向相同,左、右半边线圈通入的电流方向相反
（2）不同意,电动机的确无法持续工作,但是导线不会搅起来。当左边线圈转到右边时，磁场方向、电流方向都未发生改变,所以所受磁场力的方向也不会依旧向上,同理可知右边线圈的受力情况,因此线圈会来回摆动,最终停在中间位置。
（3）在电路的输入端安装换向器,适时改变线圈中电流的方向,使线圈持续同方向转动下去。(或适时改变磁场的方向)

【分析】
要解答本题，需结合通电线圈在磁场中受力的规律：通电导体在磁场中受力方向与电流方向、磁场方向有关，若其中一个因素改变，受力方向会改变；电动机持续转动需要换向器改变线圈电流方向。对于（1），对比左右线圈的电流方向和磁场方向，判断受力方向；（2）分析无换向器时线圈的运动状态；（3）根据电动机持续转动的条件，明确改进措施。
【解析】
（1）通电线圈在磁场中受力方向由电流方向和磁场方向决定。本题中，左、右半边线圈所处的磁场方向相同，但通入的电流方向相反，因此左半边线圈所受磁场力的方向与右半边线圈相反。
（2）不同意小华同学的观点。该设计没有换向器，当线圈转动时，磁场方向和线圈中的电流方向均未改变，线圈转过平衡位置后，受力方向不会改变，线圈会来回摆动，最终停在平衡位置，不会出现导线搅起卡住的情况。
（3）要使电动机持续工作，需在线圈转过平衡位置时改变线圈中的电流方向，因此应在电路输入端安装换向器，适时改变线圈中的电流方向，让线圈持续沿同一方向转动；也可通过适时改变磁场方向实现。
【答案】
（1）相反；磁场方向相同，左、右半边线圈通入的电流方向相反
（2）不同意，电动机的确无法持续工作，但是导线不会搅起来。当左边线圈转到右边时，磁场方向、电流方向都未发生改变，所以所受磁场力的方向也不会依旧向上，同理可知右边线圈的受力情况，因此线圈会来回摆动，最终停在中间位置。
（3）在电路的输入端安装换向器，适时改变线圈中电流的方向，使线圈持续同方向转动下去。(或适时改变磁场的方向)
【知识点】
磁场对通电导线的作用；电动机的工作原理；换向器的作用
【点评】
本题围绕电动机的核心原理展开，考查了通电导体受力方向的影响因素、电动机无法持续转动的原因及改进方法，是对电动机基础知识点的综合应用，需学生理解换向器的功能。
【难度系数】
0.5
