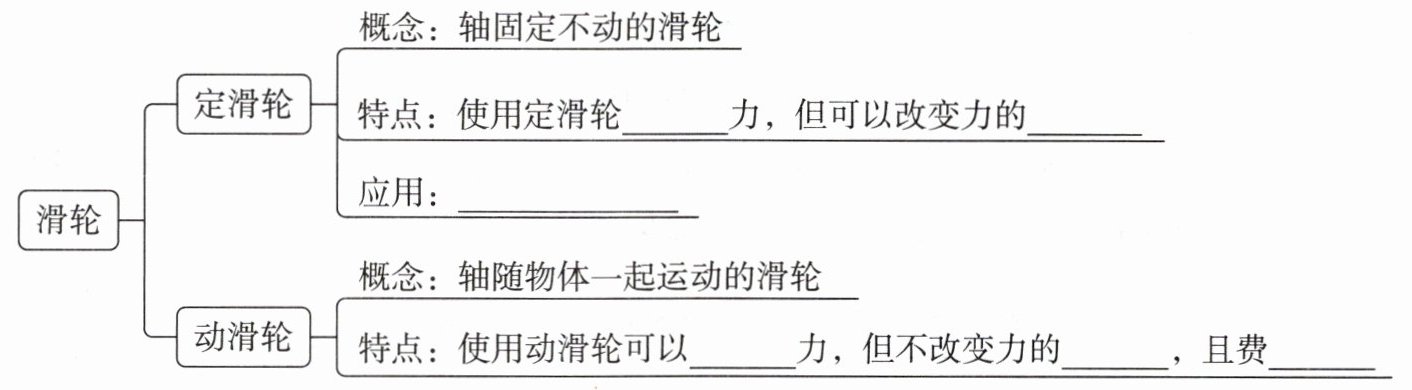

【目标导航】
滑轮
定滑轮
概念：轴固定不动的滑轮
特点：使用定滑轮力，但可以改变力的
应用：
动滑轮
概念：轴随物体一起运动的滑轮
特点：使用动滑轮可以力，但不改变力的，且费

解：
定滑轮特点第一空：不省
定滑轮特点第二空：方向
定滑轮应用：旗杆顶端的定滑轮（合理即可）
动滑轮特点第一空：省
动滑轮特点第二空：方向
动滑轮特点第三空：距离

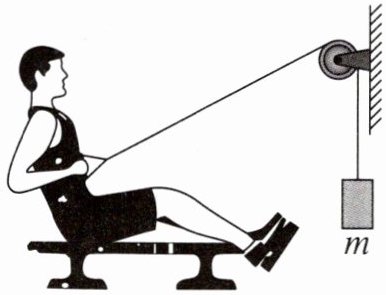

1.小明为家人制作了如图所示的简易拉力器，关于图中的滑轮，下列分析正确的是（）

A.是定滑轮，可以省力
B.是动滑轮，可以省力
C.是定滑轮，可以改变力的方向
D.是动滑轮，可以改变力的方向

C

图中的滑轮轴固定在墙面上，位置不会随拉力发生变化，属于定滑轮；定滑轮的工作特点是不能省力，但可以改变力的方向，因此只有C选项的描述正确。

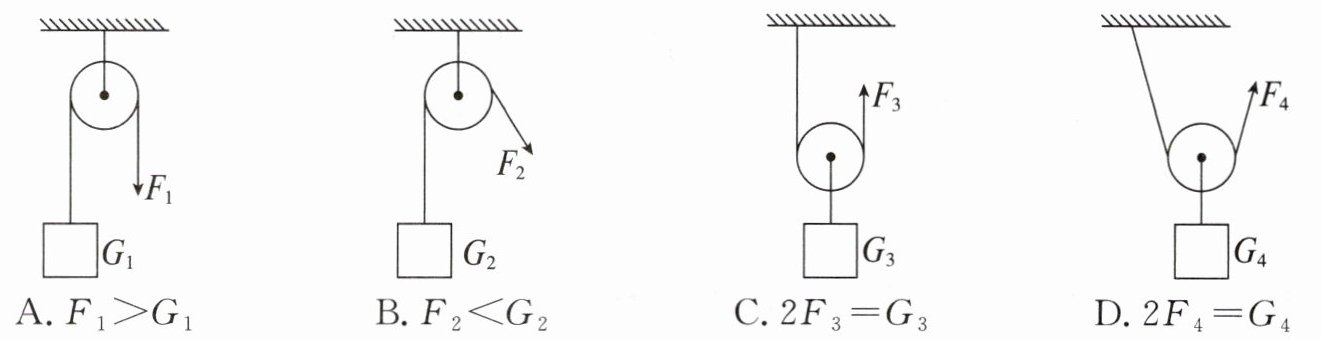

2. 如图所示，用滑轮提升重物时，不计滑轮自身的重力及摩擦，下列关系式正确的是（）


A.$F_1 ＞ G_1$
B.$F_2 ＜ G_2$
C.$2F_3 = G_3$
D.$2F_4 = G_4$

C

前两个滑轮为定滑轮，定滑轮不省力，不计滑轮自重及摩擦时，$F_1=G_1$，$F_2=G_2$，A、B错误；第三个滑轮是动滑轮，拉力竖直向上，不计滑轮自重及摩擦时，动滑轮省一半力，满足$2F_3=G_3$，C正确；第四个动滑轮拉力方向倾斜，拉力的力臂小于滑轮直径，拉力大于物重的一半，即$2F_4＞G_4$，D错误。

3. 如图所示,某同学用大小为0.6 N的力沿竖直方向匀速拉动一个动滑轮,使钩码上升10 cm。已知每个钩码的质量为50 g,g取10 N/kg,不计绳重和摩擦。则 （）

A.该同学所做的有用功等于0.2 J
B.动滑轮自身重力为0.2 N
C.绳子自由端移动的距离为40 cm
D.动滑轮的机械效率约为66.7%

B

首先计算两个钩码的总重力：$G=mg=2×0.05\mathrm{kg}×10\mathrm{N/kg}=1\mathrm{N}$。
1. 分析选项A：有用功是对钩码做的功，$W_{\mathrm{有}}=Gh=1\mathrm{N}×0.1\mathrm{m}=0.1\mathrm{J}$，A错误。
2. 分析选项B：不计绳重和摩擦，该动滑轮正常使用，满足$F=\frac{G+G_{\mathrm{动}}}{2}$，代入数据得动滑轮自重$G_{\mathrm{动}}=2F-G=2×0.6\mathrm{N}-1\mathrm{N}=0.2\mathrm{N}$，B正确。
3. 分析选项C：动滑轮绳子段数$n=2$，钩码上升$h=10\mathrm{cm}$，绳子自由端移动距离$s=2h=2×10\mathrm{cm}=20\mathrm{cm}$，C错误。
4. 分析选项D：拉力做的总功$W_{\mathrm{总}}=Fs=0.6\mathrm{N}×0.2\mathrm{m}=0.12\mathrm{J}$，机械效率$\eta=\frac{W_{\mathrm{有}}}{W_{\mathrm{总}}}×100\%=\frac{0.1\mathrm{J}}{0.12\mathrm{J}}×100\%\approx83.3\%$，D错误。
