4. 手指投影灯玩具内部的结构示意图如图6所示。调节它到墙壁的距离,墙上会出现如图7所示清晰的鲜花图像。
(1)在图6中标示出物距。（在光源与凸透镜光心之间用箭头和字母“u”标示）
(2)画出图6中所示的两条光线经凸透镜折射之后的光线。（一条平行于主光轴的光线折射后通过焦点；一条通过凸透镜中心的光线折射后方向不变）
(3)图7中墙上的鲜花是实像还是虚像？。该像相对于物是正立的还是倒立的？。该像相对于物是放大的、缩小的还是等大的？。

【解析】：
(1)物距是光源到凸透镜的距离，需要在图上标示出这个距离。
(2)通过凸透镜的光线会发生折射，折射光线会根据凸透镜的成像规律来画。
(3)判断墙上的像是实像还是虚像，需要理解凸透镜成像的性质。实像是光线实际汇聚形成的，虚像是光线的反向延长线形成的。根据成像规律，物距在一倍焦距和二倍焦距之间时，成倒立放大的实像。
【答案】：
(1)物距是从光源到凸透镜光心的距离，用箭头和字母$u$标示出来。
图略
(2)两条光线经过凸透镜折射后的光线：
一条平行于主光轴的光线，折射后通过焦点；
一条通过凸透镜中心的光线，折射后不改变方向。
图略
(3)墙上的鲜花是实像。该像相对于物是倒立的。该像相对于物是放大的。

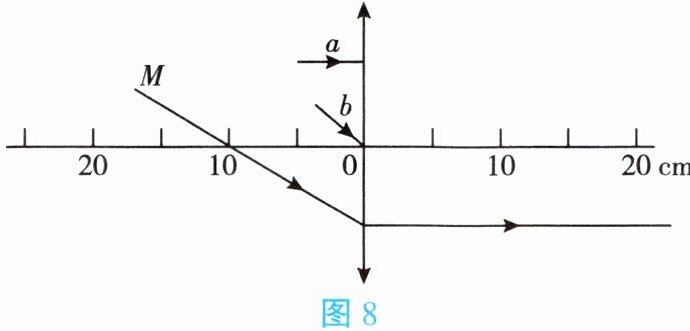

5. 如图8,凸透镜的光心在0 cm处,光线M经过凸透镜后的折射光线平行于主光轴。

(1)物体要通过该凸透镜成实像,物距应该满足什么条件？。
(2)将一条形物体AB放在图8中凸透镜左侧,且垂直于主光轴,图8中光线a和光线b均由A点发出,请通过作图确定A点。

(3)做出光线a和b经过该凸透镜后的光路。

(4)此时凸透镜所成的像与AB比较,是(选填“正立”或“倒立”)、(选填“放大”“缩小”或“等大”)的(选填“实”或“虚”)像。

(1)物距大于10cm
(2)（作图步骤：延长光线M至凸透镜左侧，与过折射光线平行于主光轴的反向延长线交于一点，该点为A点）
(3)（作图步骤：光线a平行于主光轴，折射后过焦点；光线b过光心，传播方向不变）
(4)倒立；缩小；实
