1. 用天平测量时，被测物体应放在天平的盘。天平平衡时，所用砝码情况与游码在标尺上的位置如图 5 - 13 所示，则物体的质量为g。

左 ；71.4

使用天平测量物体质量时，被测物体应放在天平的左盘，砝码放在右盘。天平平衡时，物体的质量等于砝码的总质量加上游码在标尺上所对的刻度值。由图可知，砝码的质量为$50g + 20g=70g$，游码在标尺上对应的刻度为$1g + 0.4g = 1.4g$，所以物体的质量$m = 70g+1.4g = 71.4g$。

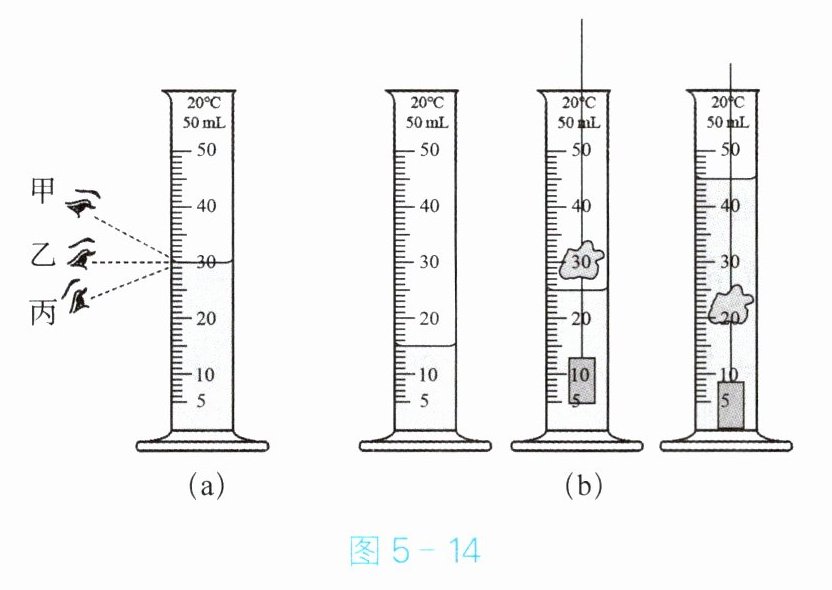

2. 如图 5 - 14(a)所示，甲、乙、丙三位同学在对量筒进行读数，其中做法正确的是同学。图 5 - 14(b)是利用铁块、细线和量筒测量不规则泡沫块体积时的情景，由图可知泡沫块的体积为 $ cm^3 $。

乙；10

量筒读数时视线应与凹液面底部相平，甲俯视读数偏大，丙仰视读数偏小，乙视线正确；图(b)中，铁块浸没时水体积约20mL，铁块和泡沫块一起浸没时总体积约30mL，泡沫块体积为30mL - 20mL = 10mL = 10cm³。

3. 小强用天平和量筒测量土豆的密度，由于土豆太大，不能放入量筒中，于是他将土豆切下一小块进行实验。
(1) 将托盘天平放在上，游码移至零刻度线处，发现指针的位置如图 5 - 15(a)所示，此时应将平衡螺母向端调节，使指针对准分度盘的中央刻度线。
(2) 将土豆块放在天平的左盘，当右盘中砝码的情况和游码在标尺上的位置如图 5 - 15(b)所示时，天平再次平衡，则土豆块的质量为g。
(3) 用量筒测出土豆块的体积为 $ 40 cm^3 $。
(4) 该土豆的密度为 $ g/cm^3 $。

(1) 水平台；左；
(2)52.0；
(4)1.3；

(1)使用天平时需要将托盘天平放在水平台上，先将游码放在零刻度线处，由图(a)可知指针偏向分度盘右侧，因此需要将平衡螺母向左端调节，使指针对准分度盘的中央刻度线。
(2)由图(b)可以知道，砝码的质量为$m_{砝}=20g+20g+20g+10g+2g（游码对应质量）= 52g+2g=52.0g$（游码读数为标尺上2格，每格0.1g，但要按题目游码位置图示，这里假设图示游码在2g处，总质量直接计算为砝码加游码），通常天平读数是砝码总质量加游码示数，所以土豆块质量$m = 52.0g$。
(4)根据密度公式$\rho=\frac{m}{V}$，已知$m = 52.0g$，$V = 40cm^3$，则$\rho=\frac{52.0g}{40cm^3}=1.3g/cm^3$。

4. 小阳为了测量某种液体的密度，进行了如下实验：
(1) 将天平放在水平工作台上，把游码移到标尺左端的上，调节平衡螺母，使指针对准分度盘的中央刻度线。
(2) 把烧杯放在已调平的天平左盘中，当右盘中砝码的情况和游码在标尺上的位置如图 5 - 16(a)所示时，天平再次平衡，则烧杯和液体的总质量为g。
(3) 将烧杯中的部分液体倒入量筒，如图 5 - 16(b)所示，由图可知量筒中液体的体积为 $ cm^3 $。
(4) 测得烧杯和剩余液体的质量为 80 g，根据以上实验数据可计算出该液体的密度为 $ kg/m^3 $。

(1)零刻度线；
(2)152；
(3)60；
(4)1.2×10³

(1)天平使用前需将游码移到标尺左端的零刻度线处。
(2)由图(a)知，右盘砝码质量为100g+50g=150g，游码对应刻度为2g，总质量m总=150g+2g=152g。
(3)由图(b)知，量筒分度值为2mL，液体凹液面最低处与60mL刻度线对齐，体积V=60cm³。
(4)倒入量筒中液体的质量m=m总 - m剩=152g - 80g=72g，液体密度ρ=m/V=72g/60cm³=1.2g/cm³=1.2×10³kg/m³。
