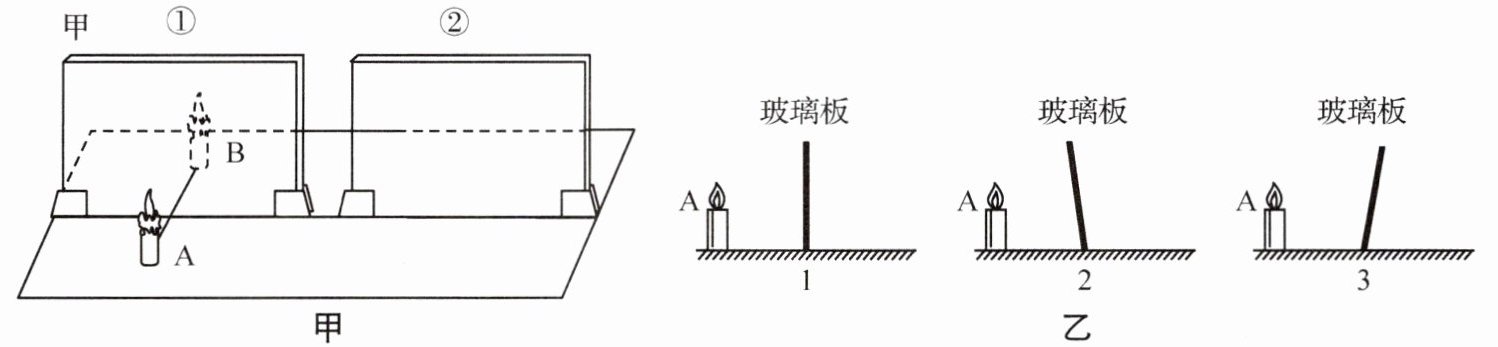

17（2025宿迁泗阳期中）为完成“探究平面镜成像特点”实验，小芳选择了如图甲所示的实验装置.

（1）小芳用玻璃板代替平面镜的目的是；实验仪器中有2 mm和5 mm的玻璃板可供实验.她应选择（填“2 mm”或“5 mm”）的玻璃板，避免实验过程中出现.
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同（填“点燃”或“不点燃”）的蜡烛B，小芳应在（填“A”或“B”）蜡烛一侧观察玻璃板中的像.
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板中所成像的大小将；在玻璃板后放蜡烛B，无论怎样移动蜡烛B，都不能与蜡烛A的像重合，说明.
（4）移去蜡烛B，在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是（填“实像”或“虚像”）.
（5）小宾将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，她观察发现：平板玻璃中蜡烛A的像偏低且倾斜.你认为在图乙所示的1、2、3三幅图中，图是产生以上实验现象的原因.
（6）将玻璃板由图甲中位置①水平向右平移至位置②时，蜡烛A的成像情况是.
A. 蜡烛成像仍在B处
B. 蜡烛成像在B处右侧
C. 蜡烛无法通过玻璃板成像

17.（1）便于确定像的位置 2 mm 双像的干扰（2）不点燃 A（3）不变 玻璃板与纸面不垂直（4）虚像（5）3（6）A

【分析】
本题围绕“探究平面镜成像特点”实验展开，需结合实验操作要点、成像规律分析各问题：
1. 玻璃板代替平面镜的目的是利用其透光性确定像的位置；薄玻璃板可减少双像干扰，因此选2mm的。
2. 蜡烛B需不点燃，便于对比像的大小，观察像应在物体（A）侧。
3. 平面镜成像大小与物体相等，像的大小不变；若蜡烛B无法重合，说明玻璃板未与桌面垂直。
4. 实像能被光屏承接，虚像不能，据此判断像的性质。
5. 像偏低倾斜是玻璃板未竖直放置，结合乙图判断对应情况。
6. 平面镜成像中，像与物关于镜面对称，玻璃板平移时，对称位置不变，据此判断成像位置。
【解析】
（1）玻璃板透明，能观察到后方蜡烛，便于确定像的位置；2mm的玻璃板比5mm的薄，两个反射面形成的双像距离更近，可避免双像干扰，因此选2mm的玻璃板。
（2）实验中蜡烛B应不点燃，避免光线干扰对像的观察；需在A蜡烛一侧（物体侧）观察玻璃板中的像，才能找到像的位置。
（3）平面镜成像的大小始终与物体大小相等，因此蜡烛靠近玻璃板时，像的大小不变；若蜡烛B无法与像重合，说明玻璃板与纸面不垂直，像不在水平桌面上。
（4）光屏只能承接实像，无法承接蜡烛A的像，说明平面镜成的是虚像。
（5）当平板玻璃向右倾斜（如图乙的3图），蜡烛A的像会偏低且倾斜，因此是3图的原因。
（6）平面镜成像中，像与物关于镜面对称，玻璃板水平平移时，蜡烛A的对称位置不变，因此成像仍在B处，选A。
【答案】
（1）便于确定像的位置；2 mm；双像的干扰
（2）不点燃；A
（3）不变；玻璃板与纸面不垂直
（4）虚像
（5）3
（6）A
【知识点】
平面镜成像实验；平面镜成像特点；实像与虚像
【点评】
本题是探究平面镜成像特点的基础实验题，考查实验核心操作要点、成像规律的应用，需学生掌握实验中的关键注意事项，属于中等难度的实验基础题。
【难度系数】
0.6

18（2025徐州沛县第五中学月考）在“制作小孔成像观察仪”活动中，需要把制作好的圆筒插入易拉罐中，如图甲所示的观察仪圆筒可以在易拉罐中前后移动。根据你的观察回答下列问题：

（1）为使看到的像更清晰，圆筒的（填“A”或“B”）端是用半透明薄纸制成的光屏，通过小孔成的像是立的像。
（2）用制成的小孔成像观察仪观察静物时，若易拉罐位置不动，向左移动圆筒位置，则像距，光屏上像将。（均填“变大”“变小”或“不变”）
（3）小明用小孔成像观察仪观察时发现：孔开得较大时，光屏上出现了一个光斑。为了研究孔的大小对光斑形状的影响，小华设计了四种不同形状的孔（图乙），并用一张卡片逐渐覆盖在孔上，观察光斑形状的变化情况。图乙中合乎要求的孔是图。

18.（1）A 倒 （2）变小 变小 （3）D

【分析】
本题围绕小孔成像观察仪的原理展开，需结合光的直线传播规律、小孔成像的特点及控制变量法分析各问题：
1. 对于光屏位置和像的特点，需明确小孔成像时光线的传播路径，确定光屏的放置端，再回忆小孔成像的性质；
2. 分析像距变化对像大小的影响，要依据小孔成像中像距与像大小的关系；
3. 研究孔的大小对光斑形状的影响时，需运用控制变量法，保证孔的形状不变，仅改变孔的大小，据此选择合适的孔。
【解析】
（1）小孔成像时，光线沿直线传播，易拉罐的小孔是光线入射的位置，圆筒的A端朝向小孔，因此半透明薄纸制成的光屏应放在A端，才能承接像；小孔成的像是由实际光线会聚而成的，是倒立的实像。
（2）易拉罐位置不动，即物距不变，向左移动圆筒位置时，像距减小；根据小孔成像的规律，像的大小与像距成正比，像距变小，光屏上的像将变小。
（3）研究孔的大小对光斑形状的影响时，需控制孔的形状不变，只改变孔的大小。图乙中，A、B、C选项的孔形状在覆盖卡片改变大小时，形状会发生变化，只有D选项的三角形孔，在覆盖时始终保持三角形形状，仅大小改变，符合实验要求，因此选D。
【答案】
（1）A；倒 （2）变小；变小 （3）D
【知识点】
光的直线传播；小孔成像；控制变量法
【点评】
本题考查小孔成像的核心知识点，涵盖光屏放置、像的性质及大小变化，同时结合控制变量法的实验设计，难度适中，能较好地考查学生对基础光学知识的掌握和应用能力。
【难度系数】
0.5
