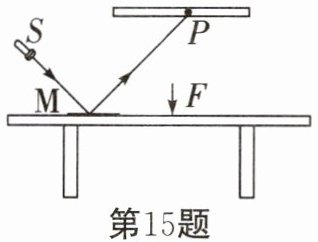

15. 如图是观察微小形变的装置.平面镜M放置在水平桌面上,光源S发出一束激光射到镜面上,经反射后在标尺上形成光斑P.若在图示位置用力F向下挤压桌面,则（）

A.激光束的入射角增大反射角减小
B.激光束的入射角减小反射角增大
C.标尺上的光斑右移
D.标尺上的光斑左移

15. C

【分析】
要解决这道题，需结合光的反射定律和微小形变的知识：首先，用力F向下挤压桌面时，桌面会发生微小形变，带动平面镜M倾斜；接着根据光的反射定律，反射角等于入射角，分析镜面倾斜后入射角、反射角的变化，进而判断反射光线的移动方向，确定光斑的位置变化。
【解析】
1. 当用力F向下挤压桌面时，桌面发生微小形变，使平面镜M随桌面顺时针倾斜，不再保持水平状态。
2. 根据光的反射定律：反射角等于入射角。入射光线的方向固定，平面镜倾斜后，入射光线与镜面的夹角减小，因此入射角（入射光线与法线的夹角）增大，反射角也随之增大。
3. 反射角增大后，反射光线的方向会向右偏移，因此标尺上的光斑P会向右移动。
4. 对选项逐一判断：A选项中反射角随入射角增大而减小，错误；B选项中入射角减小、反射角增大，错误；C选项光斑右移，正确；D选项光斑左移，错误。
【答案】
C
【知识点】
光的反射定律；微小形变的观察
【点评】
本题结合微小形变的观察考查光的反射定律的应用，需理解镜面倾斜后法线方向的变化，进而分析反射光线的移动，是光学部分的基础应用题，注重知识的实际应用。
【难度系数】
0.5

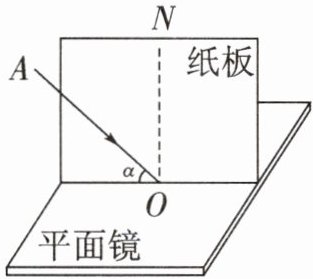

16. (2023·镇江)如图为探究光的反射定律实验.平面镜水平放置,白色纸板竖直地立在镜面上.入射光线AO紧贴纸板射向镜面,纸板上能看到反射光线OB(图中未画出).O为入射点,ON为法线.则
（）

A.反射光线OB的位置在ON的左侧
B.仅增大图中α的角度,反射光线OB将远离ON
C.仅将平面镜在水平面内绕O旋转,OB位置不变
D.仅将纸板取走,反射光线OB将不存在

16. C

【分析】
要解决这道题，需结合光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。逐一分析各选项：
1. 选项A：入射光线AO在法线ON的左侧，根据反射光线与入射光线分居法线两侧，反射光线OB应在ON的右侧，故A错误。
2. 选项B：α是入射光线与平面镜的夹角，入射角为90°-α，增大α时，入射角减小，反射角也减小，反射光线OB应靠近法线ON，而非远离，故B错误。
3. 选项C：平面镜水平放置，仅在水平面内绕O旋转时，平面镜仍保持水平，法线始终垂直平面镜（即法线仍为竖直方向）；入射光线AO方向不变，因此入射角不变，反射角也不变，反射光线OB的位置不变，故C正确。
4. 选项D：纸板的作用是显示光路，取走纸板后，反射光线OB依然存在，只是无法被观察到，故D错误。
【解析】
根据光的反射定律，逐一分析选项：
A选项：反射光线与入射光线分居法线两侧，入射光线AO在法线ON左侧，反射光线应在ON右侧，A错误。
B选项：α为入射光线与平面镜的夹角，入射角=90°-α，增大α，入射角减小，反射角等于入射角，故反射角减小，反射光线OB靠近法线ON，B错误。
C选项：平面镜在水平面内绕O旋转时，平面镜始终水平，法线垂直平面镜，故法线方向不变；入射光线AO方向不变，入射角不变，反射角不变，因此反射光线OB位置不变，C正确。
D选项：纸板用于呈现光路，取走纸板后，反射光线OB仍存在，只是无法被观察，D错误。
【答案】
C
【知识点】
光的反射定律
【点评】
本题考查光的反射定律的应用，需明确反射光线、入射光线与法线的位置关系，以及入射角、反射角的定义，易错点在于对平面镜旋转时法线方向的判断，需注意平面镜水平旋转时法线方向不变。
【难度系数】
0.4

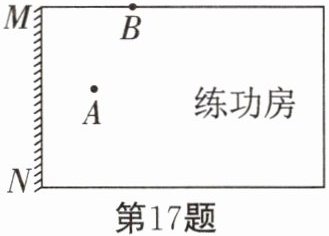

17. 如图所示，在练功房一侧的墙壁上装有一块平面镜，某同学从A点用一激光笔向镜面照射，在天花板的B点看到一光斑，请画出该光斑形成的光路图。

17. 如图所示

【分析】要画出A点激光经平面镜反射后到达B点的光路，需利用平面镜成像的核心规律：反射光线的反向延长线会经过物体在平面镜中的像点。先确定A点的像，再通过像点与B点的连线找到入射点，最终画出入射光线和反射光线。
【解析】1. 根据平面镜成像特点，作A点关于平面镜MN的对称点A'（即A的虚像，像与物关于镜面对称）；2. 连接A'和B，线段A'与B的连线和平面镜MN的交点为光线的入射点O；3. 标注光线方向：连接A与O，箭头指向O（入射光线）；连接O与B，箭头指向B（反射光线），完成光路图。
【答案】对应的光路图（包含A'、入射光线AO、反射光线OB，如题目中第二幅插图所示）
【知识点】平面镜成像、光的反射
【点评】本题考查利用平面镜成像原理绘制光路图，是光学作图的基础题型，需掌握像点的确定方法及光线箭头的规范标注。
【难度系数】0.6

18. 检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

18. 如图所示

【分析】要画出被测者通过平面镜看到A点的光路，需依据平面镜成像原理：像与物关于镜面对称，反射光线的反向延长线经过像点。首先确定A点在平面镜中的像，再连接眼睛与像找到入射点，最后画出入射光线和反射光线，即可完成光路图。
【解析】1. 根据平面镜成像的对称性，过A点作平面镜M的垂线，在镜后延长该垂线，取A'使A'到镜面的距离等于A到镜面的距离，得到A点的像A'；2. 连接被测者的眼睛与A'，该线段与平面镜M交于入射点O；3. 连接A与O，标上箭头（方向从A指向O，为入射光线）；连接眼睛与O，标上箭头（方向从O指向眼睛，为反射光线），完成光路图。
【答案】如图所示
【知识点】平面镜成像、光的反射光路
【点评】本题考查平面镜成像光路的作图，核心是利用像物对称和反射光线的特点，属于光学基础作图题，需掌握作图的规范步骤。
【难度系数】0.5

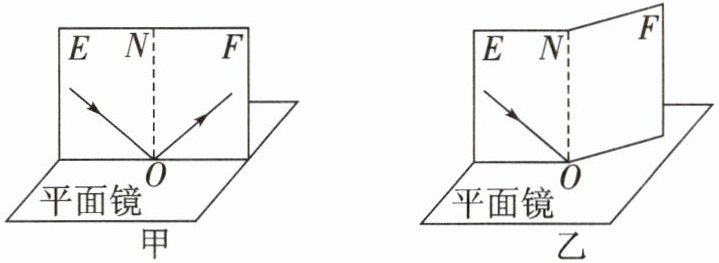

19. (2024·河南)如图甲,在探究光的反射规律的实验中,把平面镜放在水平桌面上,纸板ENF竖直立在镜面上,ON垂直于镜面.

(1) 让一束光贴着纸板沿多个角度射到O点,在纸板上记录每次的光路.记录时,为了区分每次的光路,可采用的方法是.
(2) 取下纸板,用量角器测量每次的入射角和,并记录下来.
(3) 在图甲实验的基础上,以ON为轴,把纸板NOF向后折,在纸板上看不到反射光,如图乙所示,这表明:在反射现象中,反射光线、入射光线和法线在.小明想:当纸板折到图乙位置时,反射光还存在吗?请设计一种验证方法:.

19.（1）用不同颜色的笔画线将其描画下来 （2）反射角 （3）同一平面内 将纸板F沿中间剪开,把纸板F的上半部分向后折,发现在纸板F的上部看不到反射光线,下部能看到反射光线

【分析】
本题是探究光的反射规律的实验题，需结合实验操作目的、结论及验证逻辑分析各问题：
(1) 多次实验的光路需区分，需采用可清晰标记不同光路的方式；
(2) 探究反射规律需测量入射角和对应反射角，以得出两者关系；
(3) 纸板折转后看不到反射光，可推导三线的位置关系；验证反射光是否存在，需利用反射光实际存在但不在折转纸板上的特点设计实验。
【解析】
(1) 为区分每次实验的不同光路，可采用不同颜色的笔，分别描画每次实验的入射光线和反射光线，这样能清晰记录各次光路，避免不同实验的光路混淆；
(2) 探究光的反射规律时，需要测量每次实验的入射角和反射角，通过比较两者大小得出“反射角等于入射角”的结论，因此此处应填反射角；
(3) 把纸板NOF向后折后，纸板E和F不在同一平面，此时看不到反射光，说明反射光线、入射光线和法线在同一平面内；验证反射光是否存在时，可将纸板F沿ON剪开，把纸板F的上半部分向后折，观察到纸板F的下部仍能看到反射光线，说明反射光依然存在，只是不在折转后的上半部分纸板上。
【答案】
(1) 用不同颜色的笔画线将其描画下来；
(2) 反射角；
(3) 同一平面内；将纸板F沿中间剪开，把纸板F的上半部分向后折，发现在纸板F的上部看不到反射光线，下部能看到反射光线。
【知识点】
光的反射规律；实验探究方法；光的反射现象
【点评】
本题围绕光的反射规律实验展开，考查实验操作细节、实验结论的理解及验证方法，是光学实验的基础题型，侧重对实验过程和原理的掌握。
【难度系数】
0.6
