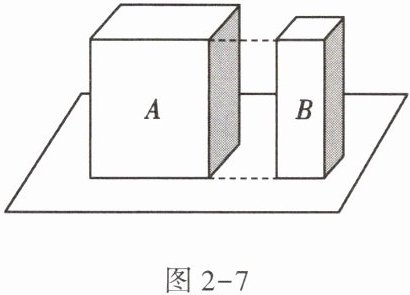

11.高度、材料相同的实心长方体A和B放在水平桌面上，它们的大小如图2-7所示。它们对桌面的压力分别为$F_A$、$F_B$，压强分别为$p_A$、$p_B$。关于它们的大小关系，下列关系式正确的是（）


A.$F_A＜F_B,p_A=p_B$
B.$F_A＞F_B,p_A=p_B$
C.$F_A＞F_B,p_A＞p_B$
D.$F_A=F_B,p_A＜p_B$

11.B

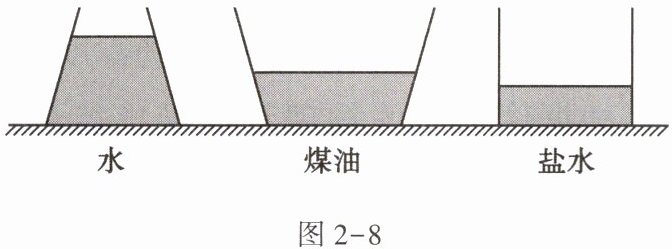

12. 将质量相等的水、煤油、盐水分别装入底面积相同的不同容器中，且容器放在水平桌面上，如图2-8所示。比较三个容器底部受到液体压强的大小关系，正确的是（）

图2-8

A.$ p_{水} ＞ p_{煤油} ＞ p_{盐水} $
B.$ p_{盐水} ＞ p_{水} ＞ p_{煤油} $
C.$ p_{水} ＜ p_{煤油} ＜ p_{盐水} $
D.$ p_{水} ＞ p_{盐水} ＞ p_{煤油} $

12.D

三、作图题
13.如图2-9所示,人用手指在手机屏幕上向下滑动浏览信息,请画出滑动过程中手指受到的摩擦力和屏幕受到的压力的示意图。

13.如答图2-1所示

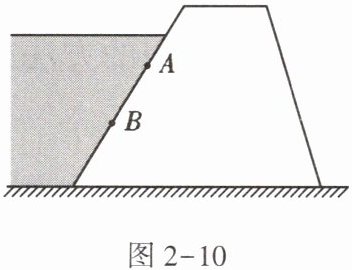

14.拦河大坝有调水、防洪、发电等功能,大坝设计成上窄下宽的形状,如图2-10所示,请画出水对大坝侧壁面积相同的A、B两处的压力。

图2-10

14.如答图2-2所示

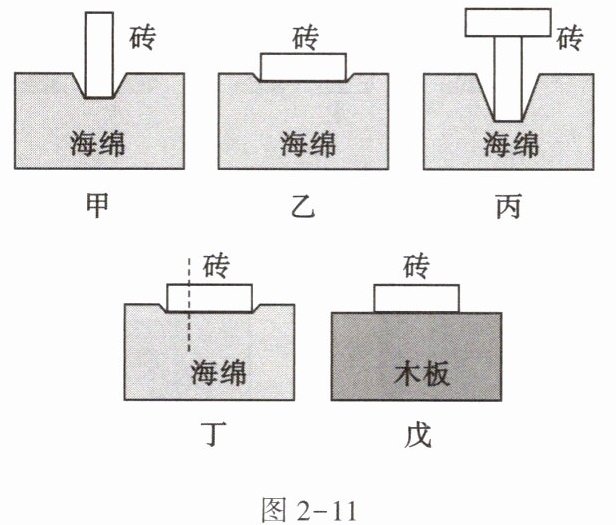

15. 如图2-11所示,小明利用海绵、砖、木板等探究影响压力作用效果的因素。

图2-11
(1)本实验是通过观察来比较压力的作用效果的。
(2)通过比较两图,可得出结论:受力面积一定时,压力越大,压力的作用效果越明显。
(3)实验时,小明将砖沿竖直方向切成大小不同的两块,如图丁所示,发现它们对海绵的压力的作用效果相同,由此得出结论:压力的作用效果与受力面积无关。你认为他的结论是(选填“正确”或“不正确”)的,原因是。
(4)将该砖放在如图戊所示的木板上,则图乙中海绵受到的压强$ p_1 $和图戊中木板受到的压强$ p_2 $的大小关系为$ p_1 $(选填“＞”“＜”或“=”)$ p_2 $。
(5)小明通过上面的实验联想到在沙漠中生活的骆驼,骆驼有四只宽大的脚掌,这是通过增大受力面积的方法来压强的。

15.(1)海绵的凹陷程度 (2)甲、丙
(3)不正确 没有控制压力的大小相等
(4)= (5)减小
