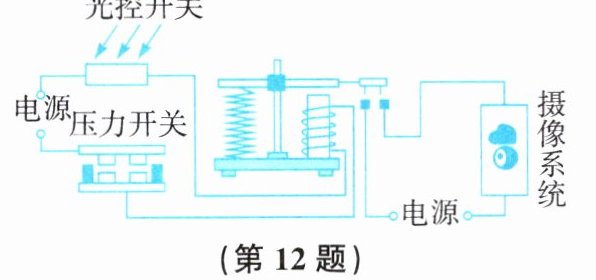

12. 下图所示是拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法中正确的是
()多选


A.只要光控开关接收到红光，摄像系统就会自动拍摄
B.机动车只要通过埋有压力开关的路口，摄像系统就会自动拍摄
C.只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D.电磁继电器工作时段就是对违章车辆摄像的时间

12.CD

【分析】
解题时首先要拆分电路结构，区分电磁继电器的控制电路和工作电路：首先观察控制电路，光控开关、压力开关和电磁铁是串联关系，只有两个开关同时闭合，控制电路才能导通，电磁铁获得磁性，才能吸下衔铁接通右侧摄像系统的工作电路。接下来逐个验证选项：先判断仅单个开关闭合时电路是否能导通，再验证两个开关同时闭合的情况，最后对应电磁继电器的工作状态和拍摄逻辑，就能选出正确选项。
【解析】
首先明确电路工作逻辑：
1. 控制电路：光控开关、压力开关、电磁铁线圈串联，两个开关必须同时闭合，控制电路才能形成通路，电磁铁才会获得磁性。
2. 工作电路：摄像系统与电磁继电器的触点开关串联，只有电磁铁吸下衔铁时，工作电路才会接通，摄像系统启动拍摄。
对各选项逐一分析：
选项A：仅光控开关接收到红光闭合，压力开关未闭合时，控制电路处于断路状态，电磁铁无磁性，摄像系统所在的工作电路没有接通，不会自动拍摄，A错误。
选项B：机动车通过埋有压力开关的路口时，如果此时是绿灯，光控开关处于断开状态，控制电路依然断路，摄像系统不会拍摄，B错误。
选项C：只有光控开关和压力开关都闭合时，控制电路才导通，电磁铁吸合衔铁，摄像系统的工作电路接通，才会自动拍摄，C正确。
选项D：电磁继电器工作的时段，就是电磁铁通电吸合衔铁、接通摄像系统电路的时段，正好对应违章车辆被拍摄的时间，D正确。
【答案】CD
【知识点】电磁继电器原理，串联电路特点
【点评】本题结合交通违章抓拍的实际应用场景，考察电磁继电器的工作逻辑，核心是明确两个控制开关为串联关系，必须同时满足红灯亮起、车辆触发压力开关两个条件才会启动拍摄，贴合实际设备的设计思路，能帮助学生理解电磁继电器在生活中的实用价值。
【难度系数】0.7
