5. 如图所示,ab是放在蹄形磁体中央的一段导体,且被两根细线悬挂着,ab两端连接着导线。在虚线框中接入元件甲可探究电磁感应现象,接入元件乙可探究磁场对电流的作用,则元件甲、乙 ()


A.都是电流表
B.分别是电源和电流表
C.都是电源
D.分别是电流表和电源

5. D

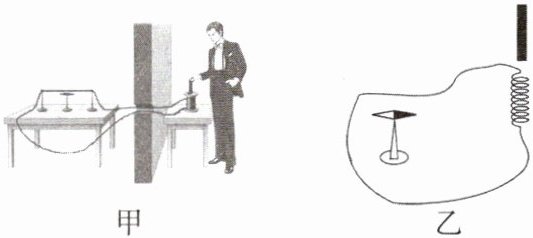

6. 在科学研究的道路上,经常会出现令人惋惜的遗憾。例如,1825年,年轻的物理学家科拉顿一个人在研究电磁现象,其实验装置类似图甲所示,图乙为该实验的示意图。为避免磁体的磁场对小磁针的影响,他把实验装置放在两个房间,在右边房间,他把磁体反复插入线圈,然后再跑到左边房间观察,结果没有看到小磁针偏转。下列说法正确的是 ()

A. 该实验过程中没有发生电磁感应现象
B. 通电导线周围产生磁场的现象叫电磁感应现象
C. 科拉顿没看到小磁针偏转,是因为线圈中没有产生电流,小磁针不偏转
D. 科拉顿没看到小磁针偏转,是因为当他使线圈切割完磁感线再跑到另一个房间时,线圈中产生的电流已经消失,小磁针停止偏转

6. D

7. 直流电动机模型如图所示。小明同学在“装配直流电动机模型”实验中,接上蓄电池,发现电动机不转动,以下原因中不可能的是 ()

A. 他忘了将磁体装上
B. 换向器未装好,发现电刷没有接触换向片
C. 线圈静止在平衡位置
D. 蓄电池接反了

7. D
