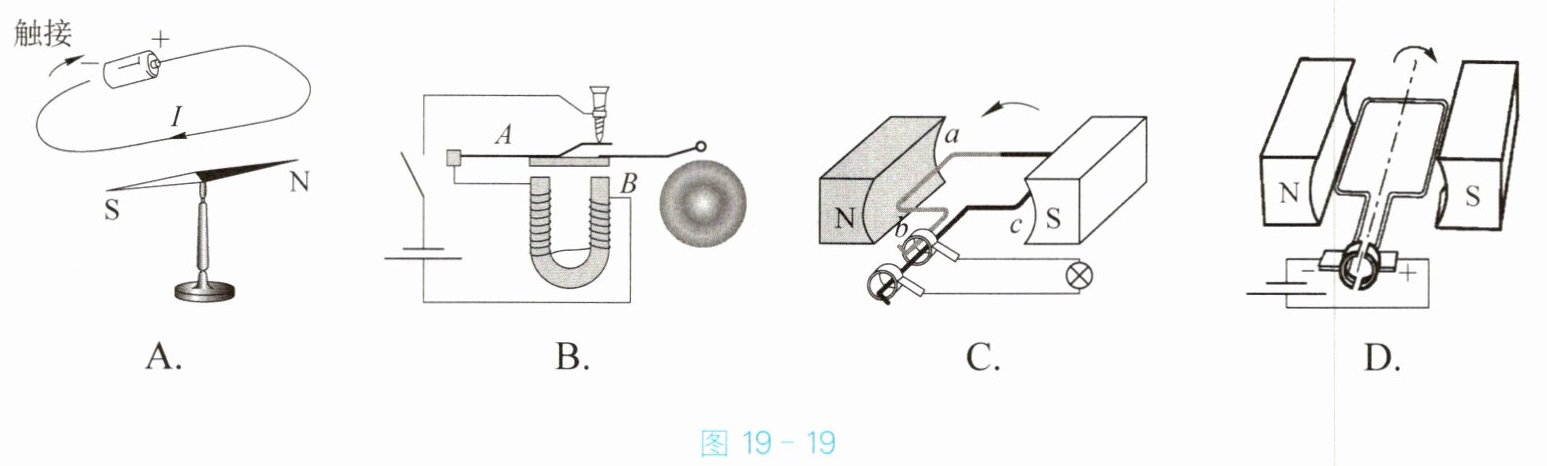

5. 风能作为一种清洁的新能源，越来越受到世界各国的重视。风力发电已成为我国新能源战略的重要组成部分。图19-19选项中与风力发电机原理相同的是（）。

5. C

【分析】要选出与风力发电机原理相同的选项，需先明确风力发电机的核心原理是电磁感应现象（将机械能转化为电能，装置无外接电源），再逐一分析各选项对应的物理原理：A是奥斯特实验（电流的磁效应），B是电磁铁（电流的磁效应），C是电磁感应（无电源，产生感应电流），D是电动机（有电源，通电导体在磁场中受力运动），据此判断符合要求的选项。
【解析】A选项：图中为奥斯特实验，证明电流周围存在磁场，属于电流的磁效应，不是发电机原理；B选项：图中是电磁铁，利用电流的磁效应工作，不符合发电机原理；C选项：图中装置没有外接电源，闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，属于电磁感应现象，这正是发电机的工作原理，符合风力发电机的原理；D选项：图中有电源，通电线圈在磁场中受力转动，是电动机的工作原理，不符合。因此答案选C。
【答案】C
【知识点】电磁感应、发电机原理
【点评】本题考查发电机与电动机的原理区分，核心是判断装置是否有电源：无电源的是电磁感应（发电机），有电源的是通电导体在磁场中受力运动（电动机），属于基础概念辨析题。
【难度系数】0.7

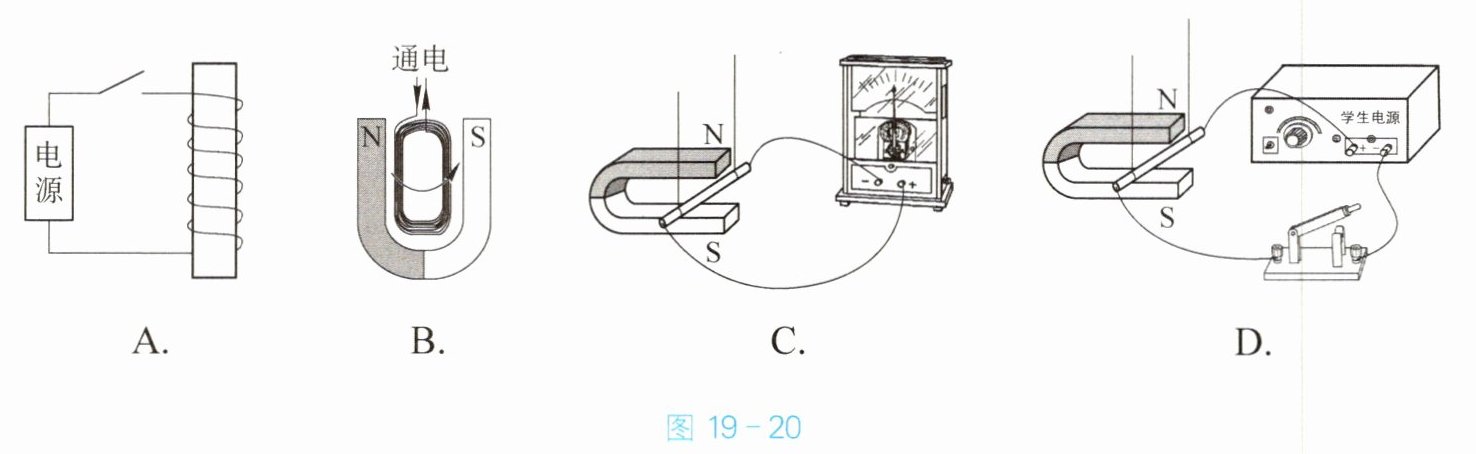

6. 图19-20所示实验中，与手摇发电机工作原理相同的是()。

图19-20

6. C

【分析】首先明确手摇发电机的工作原理是电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路会产生感应电流，装置无外接电源，靠灵敏电流计检测感应电流。再逐一分析各选项：A是通电螺线管，利用电流的磁效应；B是通电线圈在磁场中受力转动，属于电动机原理（有电源）；C无外接电源，有灵敏电流计，符合电磁感应特征；D有学生电源，是通电导体在磁场中受力（电动机原理），因此选C。
【解析】要选出与手摇发电机原理相同的实验，需先明确发电机原理为电磁感应，装置特点是无外接电源、含灵敏电流计，将机械能转化为电能。对各选项分析如下：
1. 选项A：电路中有电源，研究的是电流的磁效应（通电螺线管的磁场），不符合；
2. 选项B：电路中有电源，是通电线圈在磁场中受力转动，属于电动机原理，不符合；
3. 选项C：电路无外接电源，有灵敏电流计，当导体在磁场中做切割磁感线运动时产生感应电流，属于电磁感应现象，与发电机原理一致，符合；
4. 选项D：电路有学生电源，是通电导体在磁场中受力运动，属于电动机原理，不符合。
【答案】C
【知识点】电磁感应现象、发电机原理、电动机原理
【点评】本题考查电磁感应与电流磁效应、通电导体在磁场中受力的区分，核心是掌握各实验装置的电源有无及对应原理，属于基础概念辨析题。
【难度系数】0.6

1. 火力发电过程中的能量转化是能→能→能→能。

1. 化学 内 机械 电

【分析】
要解决火力发电的能量转化问题，需理清发电的完整流程：首先燃料（如煤）储存化学能，燃烧时化学能释放转化为内能；接着内能推动汽轮机转动，转化为机械能；最后机械能带动发电机发电，转化为电能。解题时按发电的先后步骤对应能量形式即可。
【解析】
火力发电的过程分为三个核心环节：1. 燃烧燃料，将燃料储存的化学能转化为内能；2. 利用内能产生高温高压蒸汽，蒸汽推动汽轮机旋转，内能转化为机械能；3. 汽轮机带动发电机工作，将机械能最终转化为电能。因此能量转化依次为化学能、内能、机械能、电能。
【答案】化学；内；机械；电
【知识点】能量的转化；火力发电的能量转化
【点评】本题考查能量转化的基础知识点，结合实际发电流程分析即可，属于物理学科能量部分的基础题目，难度较低。
【难度系数】0.8

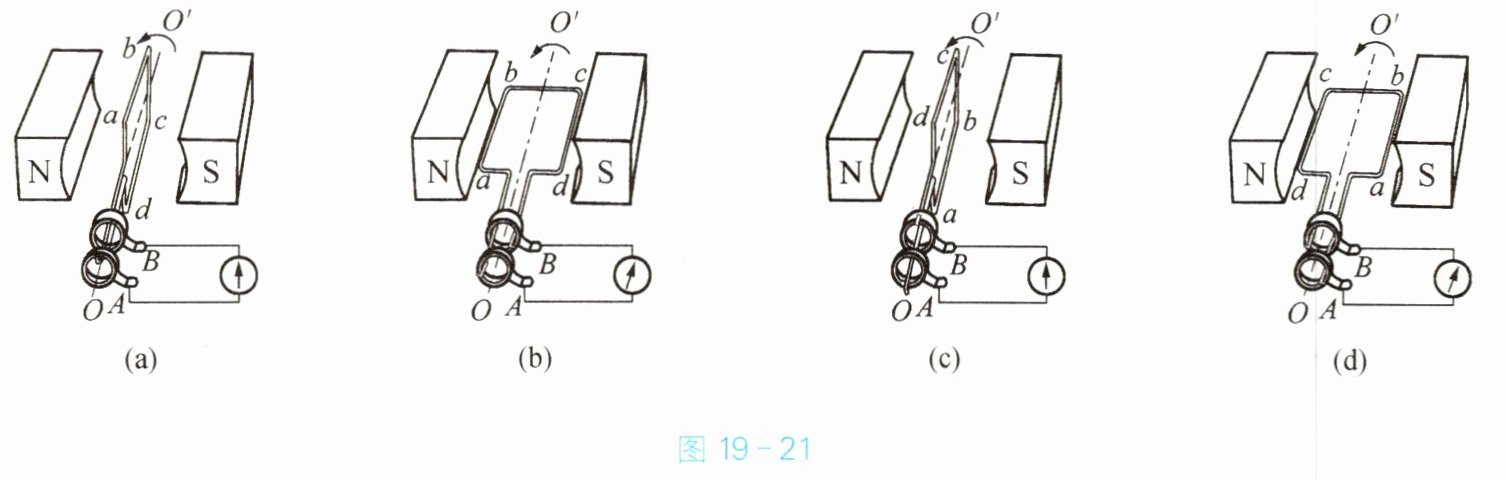

2. 图19-21是发电机的工作原理图。放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到图19-21(a)所示位置时，由于线圈ab边和cd边磁感线，因而电
路中（选填“有”或“无”）感应电流；当线圈转到图19-21(b)、图19-21(d)所示位置时，由于ab边在这两个位置切割磁感线的方向，因而电路中的电流方向。可见，电路中产生的是（选填“直流电”或“交流电”）。我国电网以（选填“直流电”或“交流电”）供电。

2. 不切割 无 相反 相反 交流电 交流电

【分析】
本题考查发电机的工作原理，核心是感应电流的产生条件及交流电的特点。感应电流产生的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；感应电流的方向与导体切割磁感线的方向和磁场方向有关，当其中一个因素改变时，电流方向改变。结合线圈转动的不同位置，分析各空的逻辑即可。
【解析】
1. 图(a)中，线圈的ab边和cd边的运动方向与磁感线（N到S的水平方向）平行，因此不切割磁感线，电路中无感应电流；
2. 图(b)和图(d)中，ab边切割磁感线的方向相反，根据感应电流方向与切割方向有关，所以电路中的电流方向相反；
3. 电流方向周期性变化的电流是交流电，因此发电机产生的是交流电；我国电网以交流电供电。
【答案】
不切割 无 相反 相反 交流电 交流电
【知识点】
电磁感应、交流电、发电机原理
【点评】
本题结合发电机原理图，考查电磁感应的基础知识点，需掌握感应电流产生的条件、电流方向的影响因素，以及交流电的特点，属于常规基础题。
【难度系数】
0.3
