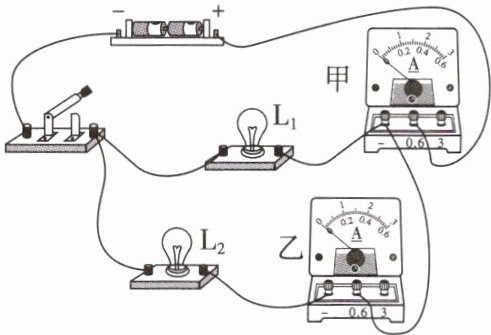

9.(多选)在如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5 A,乙电流表的示数为0.2 A。下列判断正确的是(
A.灯$L_1$和灯$L_2$是并联的
B.电流表乙测量的是干路电流
C.通过灯$L_1$的电流为0.3 A
D.通过灯$L_2$的电流为0.3 A
AC
)。A.灯$L_1$和灯$L_2$是并联的
B.电流表乙测量的是干路电流
C.通过灯$L_1$的电流为0.3 A
D.通过灯$L_2$的电流为0.3 A
答案
$\boldsymbol{AC}$

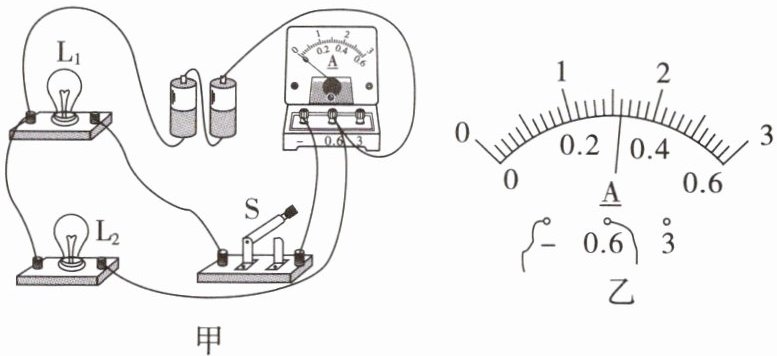

10.如图甲所示，电流表测量的是通过
$\mathrm{L}_1$
的电流。电流表示数如图乙所示，电流大小是0.32
A。请在虚线框中画出这个电路的电路图。答案
电流表测量的是通过$\boldsymbol{\mathrm{L}_1}$的电流。电流表示数如图乙所示,电流大小是$\boldsymbol{0.32}$A。
电路图：
电路图：
11. 在“探究并联电路中干路电流与各支路电流的关系”的实验中，有以下操作。

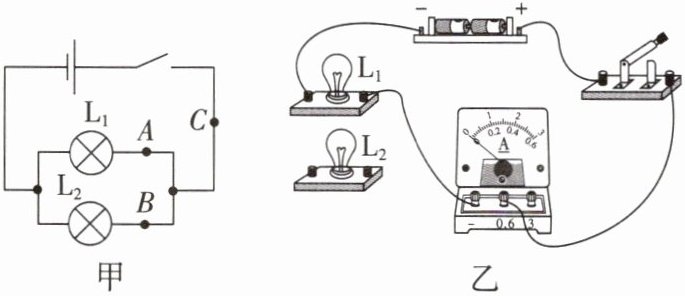

(1)请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量通过灯泡$L_1$的电流。连接电路时应

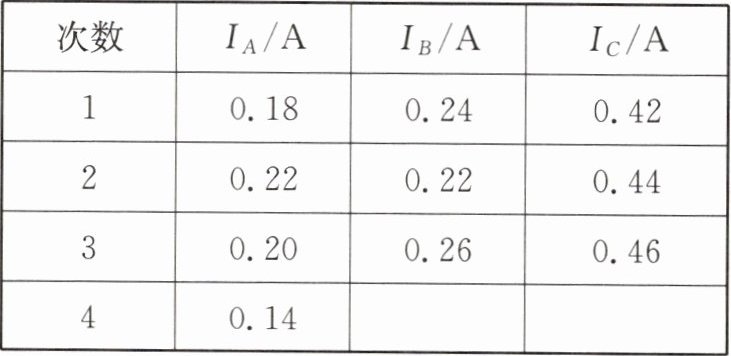

(2)用电流表分别测量$A$、$B$、$C$三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中$B$点的电流如图丙所示，则$I_B=$
(3)在第2次实验中测得$A$、$B$两点的电流相等，原因可能是
(1)请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量通过灯泡$L_1$的电流。连接电路时应
断开
开关。(2)用电流表分别测量$A$、$B$、$C$三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中$B$点的电流如图丙所示，则$I_B=$
0.28
A。分析数据可知：并联电路中电流的特点是$I_C=$$I_A+I_B$
。(3)在第2次实验中测得$A$、$B$两点的电流相等，原因可能是
选用了两个规格相同的灯泡
。答案
(1)连接电路时应$\boldsymbol{断开}$开关。
(2)$I_B=\boldsymbol{0.28}$A。分析数据可知：并联电路中电流的特点是$I_C=\boldsymbol{I_A+I_B}$。
(3)原因可能是$\boldsymbol{选用了两个规格相同的灯泡}$。
电路连接图：
