7 把蜡烛放在凸透镜前30 cm处，光屏上可接收到倒立、等大的实像，若把蜡烛向靠近凸透镜的方向移动5 cm，并移动光屏，在光屏上可以看到 （
A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的虚像
D.倒立、等大的实像
B
）A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的虚像
D.倒立、等大的实像
答案
7.B
解析
【分析】
要解决这道题，需运用凸透镜成像规律：首先根据初始成像情况求出凸透镜的焦距，再计算蜡烛移动后的物距，最后依据物距与焦距、2倍焦距的关系判断成像性质，从而选出正确选项。
【解析】
1. 求凸透镜焦距：根据凸透镜成像规律，当物距$ u = 2f $时，成倒立、等大的实像。题目中初始物距$ u = 30\ \mathrm{cm} $，此时成倒立、等大的实像，因此$ 2f = 30\ \mathrm{cm} $，解得焦距$ f = 15\ \mathrm{cm} $。
2. 计算移动后的物距：蜡烛向靠近凸透镜方向移动5 cm，新的物距$ u' = 30\ \mathrm{cm} - 5\ \mathrm{cm} = 25\ \mathrm{cm} $。
3. 判断成像性质：已知$ f = 15\ \mathrm{cm} $，$ 2f = 30\ \mathrm{cm} $，则$ f ＜ u' ＜ 2f $，根据凸透镜成像规律，此时成倒立、放大的实像，对应选项B。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是先通过初始成像条件确定焦距，再分析移动后的物距范围，进而判断成像特点，属于基础题型，侧重对规律的理解与运用。
【难度系数】
0.6
要解决这道题，需运用凸透镜成像规律：首先根据初始成像情况求出凸透镜的焦距，再计算蜡烛移动后的物距，最后依据物距与焦距、2倍焦距的关系判断成像性质，从而选出正确选项。
【解析】
1. 求凸透镜焦距：根据凸透镜成像规律，当物距$ u = 2f $时，成倒立、等大的实像。题目中初始物距$ u = 30\ \mathrm{cm} $，此时成倒立、等大的实像，因此$ 2f = 30\ \mathrm{cm} $，解得焦距$ f = 15\ \mathrm{cm} $。
2. 计算移动后的物距：蜡烛向靠近凸透镜方向移动5 cm，新的物距$ u' = 30\ \mathrm{cm} - 5\ \mathrm{cm} = 25\ \mathrm{cm} $。
3. 判断成像性质：已知$ f = 15\ \mathrm{cm} $，$ 2f = 30\ \mathrm{cm} $，则$ f ＜ u' ＜ 2f $，根据凸透镜成像规律，此时成倒立、放大的实像，对应选项B。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是先通过初始成像条件确定焦距，再分析移动后的物距范围，进而判断成像特点，属于基础题型，侧重对规律的理解与运用。
【难度系数】
0.6
8 小明用焦距约为 10 cm 的凸透镜做“探究凸透镜成像的规律”实验。
（1）小明将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是

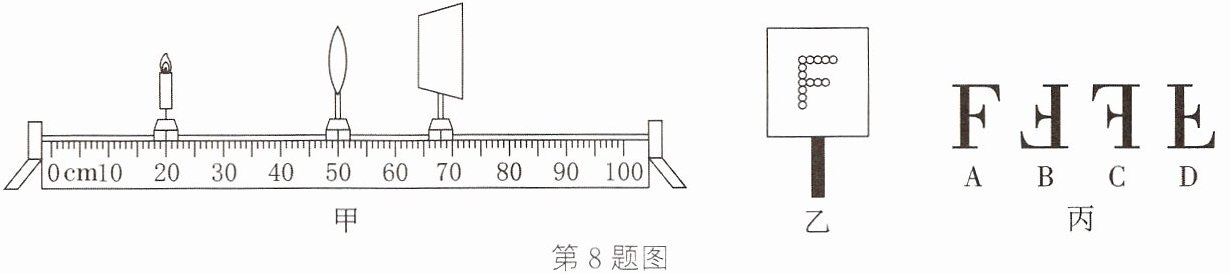

（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立、
（3）若将“F”形的 LED 灯（如图乙所示）替代蜡烛放在离凸透镜 5 cm 的地方，我们透过透镜能看到的清晰的像是图丙中的
（4）当光屏上呈现烛焰清晰的像时，如果用遮光板挡住凸透镜的上半部分，那么我们观察光屏时，将会在光屏上看到
A. 烛焰像的下半部分
B. 烛焰像的上半部分
C. 烛焰完整的像，像的亮度变暗
D. 烛焰完整的像，像的亮度不变
（5）实验过程中，燃烧的蜡烛变短了，可将凸透镜的高度调
（6）小明利用上述器材测量该凸透镜的焦距。将凸透镜固定在光具座某刻度处，再将蜡烛、光屏分别自凸透镜两侧较远处缓慢靠近凸透镜，直至光屏上出现等大的清晰像，此时蜡烛与光屏的距离为 40.4 cm，则凸透镜的焦距为
（1）小明将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是
蜡烛在一倍焦距内(合理即可)
。（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立、
缩小
（放大/缩小）的实像。我们可以从不同角度看到光屏上的像，是因为光在光屏上发生了漫反射
（镜面反射/漫反射）。（3）若将“F”形的 LED 灯（如图乙所示）替代蜡烛放在离凸透镜 5 cm 的地方，我们透过透镜能看到的清晰的像是图丙中的
A
。若将该灯放在离凸透镜 15 cm 的地方并移动光屏，光屏上成的清晰的像是图丙中的B
。（忽略像的大小变化）（4）当光屏上呈现烛焰清晰的像时，如果用遮光板挡住凸透镜的上半部分，那么我们观察光屏时，将会在光屏上看到
C
（填字母）。A. 烛焰像的下半部分
B. 烛焰像的上半部分
C. 烛焰完整的像，像的亮度变暗
D. 烛焰完整的像，像的亮度不变
（5）实验过程中，燃烧的蜡烛变短了，可将凸透镜的高度调
低
（高/低）一些，使像成在光屏中央。（6）小明利用上述器材测量该凸透镜的焦距。将凸透镜固定在光具座某刻度处，再将蜡烛、光屏分别自凸透镜两侧较远处缓慢靠近凸透镜，直至光屏上出现等大的清晰像，此时蜡烛与光屏的距离为 40.4 cm，则凸透镜的焦距为
10.1
cm。答案
8.(1) 蜡烛在一倍焦距内(合理即可)
(2) 缩小 漫反射
(3) A B
(4) C
(5) 低
(6) 10.1
(2) 缩小 漫反射
(3) A B
(4) C
(5) 低
(6) 10.1
解析
【分析】
本题围绕凸透镜成像规律展开，需结合凸透镜成像的条件、规律，以及反射类型、实验操作等知识点逐一分析：
1. 光屏无法承接像的原因：若物距小于焦距成虚像、物距等于焦距不成像，或烛焰、凸透镜、光屏中心不在同一高度，都会导致光屏无像，常见原因是物距小于焦距，虚像无法用光屏承接。
2. 判断像的性质：先确定物距，结合焦距，根据成像规律判断；不同角度看到像，是因为光屏表面粗糙，光发生漫反射。
3. 虚像与实像的判断：物距小于焦距成正立虚像，物距在一倍到二倍焦距间成倒立实像，实像上下左右均颠倒。
4. 挡住透镜部分的影响：透镜各部分都能折射光线，仍成完整像，仅亮度变暗。
5. 蜡烛变短的调整：像会上移，需调低凸透镜高度使像回到光屏中央。
6. 测焦距：成等大实像时，物距等于2f，蜡烛与光屏距离为4f，据此计算焦距。
【解析】
（1）光屏始终得不到烛焰的像，可能是蜡烛位于凸透镜的一倍焦距以内，此时成正立、放大的虚像，虚像无法用光屏承接；也可能是蜡烛在焦点上（不成像），或烛焰、凸透镜、光屏中心不在同一高度（像未成在光屏上），合理即可。
（2）由图甲可知，物距$ u = 50\mathrm{cm} - 20\mathrm{cm} = 30\mathrm{cm} $，已知焦距$ f = 10\mathrm{cm} $，$ u ＞ 2f $，根据凸透镜成像规律，此时成倒立、缩小的实像；光屏表面粗糙，光在光屏上发生漫反射，因此能从不同角度看到光屏上的像。
（3）当LED灯距凸透镜5cm时，$ u = 5\mathrm{cm} ＜ f = 10\mathrm{cm} $，成正立、放大的虚像，与物体正立一致，故看到的是图丙中的A；当LED灯距凸透镜15cm时，$ f ＜ u = 15\mathrm{cm} ＜ 2f $，成倒立、放大的实像，实像上下、左右均颠倒，故看到的是图丙中的B。
（4）挡住凸透镜上半部分，凸透镜的下半部分仍能折射光线，会聚成完整的烛焰像，只是通过的光线减少，像的亮度变暗，故选C。
（5）蜡烛变短，烛焰向下移动，根据过光心的光线传播方向不变，像会向上移动，要使像成在光屏中央，需将凸透镜的高度调低。
（6）当凸透镜成等大实像时，物距$ u = 2f $，像距$ v = 2f $，此时蜡烛与光屏的距离为$ u + v = 4f $，已知该距离为40.4cm，因此$ 4f = 40.4\mathrm{cm} $，解得$ f = 10.1\mathrm{cm} $。
【答案】
(1) 蜡烛在一倍焦距内（合理即可）
(2) 缩小；漫反射
(3) A；B
(4) C
(5) 低
(6) 10.1
【知识点】
凸透镜成像规律；光的漫反射；焦距的测量
【点评】
本题考查凸透镜成像规律的综合应用，涵盖实验操作、成像判断、反射类型等知识点，需熟练掌握成像规律的不同情况，结合实验现象分析问题，是初中物理光学的核心考点题。
【难度系数】
0.5
本题围绕凸透镜成像规律展开，需结合凸透镜成像的条件、规律，以及反射类型、实验操作等知识点逐一分析：
1. 光屏无法承接像的原因：若物距小于焦距成虚像、物距等于焦距不成像，或烛焰、凸透镜、光屏中心不在同一高度，都会导致光屏无像，常见原因是物距小于焦距，虚像无法用光屏承接。
2. 判断像的性质：先确定物距，结合焦距，根据成像规律判断；不同角度看到像，是因为光屏表面粗糙，光发生漫反射。
3. 虚像与实像的判断：物距小于焦距成正立虚像，物距在一倍到二倍焦距间成倒立实像，实像上下左右均颠倒。
4. 挡住透镜部分的影响：透镜各部分都能折射光线，仍成完整像，仅亮度变暗。
5. 蜡烛变短的调整：像会上移，需调低凸透镜高度使像回到光屏中央。
6. 测焦距：成等大实像时，物距等于2f，蜡烛与光屏距离为4f，据此计算焦距。
【解析】
（1）光屏始终得不到烛焰的像，可能是蜡烛位于凸透镜的一倍焦距以内，此时成正立、放大的虚像，虚像无法用光屏承接；也可能是蜡烛在焦点上（不成像），或烛焰、凸透镜、光屏中心不在同一高度（像未成在光屏上），合理即可。
（2）由图甲可知，物距$ u = 50\mathrm{cm} - 20\mathrm{cm} = 30\mathrm{cm} $，已知焦距$ f = 10\mathrm{cm} $，$ u ＞ 2f $，根据凸透镜成像规律，此时成倒立、缩小的实像；光屏表面粗糙，光在光屏上发生漫反射，因此能从不同角度看到光屏上的像。
（3）当LED灯距凸透镜5cm时，$ u = 5\mathrm{cm} ＜ f = 10\mathrm{cm} $，成正立、放大的虚像，与物体正立一致，故看到的是图丙中的A；当LED灯距凸透镜15cm时，$ f ＜ u = 15\mathrm{cm} ＜ 2f $，成倒立、放大的实像，实像上下、左右均颠倒，故看到的是图丙中的B。
（4）挡住凸透镜上半部分，凸透镜的下半部分仍能折射光线，会聚成完整的烛焰像，只是通过的光线减少，像的亮度变暗，故选C。
（5）蜡烛变短，烛焰向下移动，根据过光心的光线传播方向不变，像会向上移动，要使像成在光屏中央，需将凸透镜的高度调低。
（6）当凸透镜成等大实像时，物距$ u = 2f $，像距$ v = 2f $，此时蜡烛与光屏的距离为$ u + v = 4f $，已知该距离为40.4cm，因此$ 4f = 40.4\mathrm{cm} $，解得$ f = 10.1\mathrm{cm} $。
【答案】
(1) 蜡烛在一倍焦距内（合理即可）
(2) 缩小；漫反射
(3) A；B
(4) C
(5) 低
(6) 10.1
【知识点】
凸透镜成像规律；光的漫反射；焦距的测量
【点评】
本题考查凸透镜成像规律的综合应用，涵盖实验操作、成像判断、反射类型等知识点，需熟练掌握成像规律的不同情况，结合实验现象分析问题，是初中物理光学的核心考点题。
【难度系数】
0.5
