实验十三
探究通电导体产生的热量与哪些因素有关
3.在实验2中,烧瓶外的$5\ \Omega$的电阻的作用是什么?

; 使通过$R_1$、$R_2$的电流不相等

1.下列家用电器中,利用电流热效应工作的是( )
A.电风扇 B.抽油烟机 C.电冰箱 D.电饭煲

D

2.家庭电路中,有时导线长度不够,需要把两根导线连接起来使用,而连接处往往比别处更容易发热,加速老化,甚至引起火灾。原因是通电时连接处相对于别处的导线( )
A.电流较大
B.电压较小
C.电阻较大
D.电功率较小

C

3.在探究通电导体产生的热量与哪些因素有关的实验时，某兴趣小组做了如下实验。

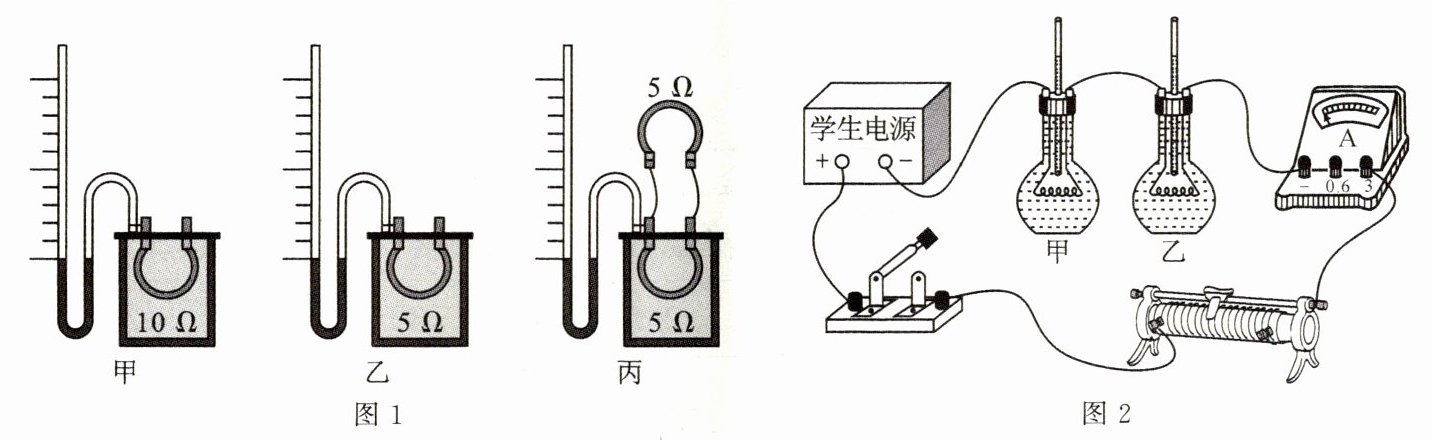

(1)小明同学选择图1所示的实验装置，图中三个透明容器中密封着等量的空气。他选择甲、乙装置串联接入电路，目的是探究通电导体产生的热量与________的关系；选用________两个装置串联接入电路，目的是探究通电导体产生的热量与电流的关系。图1所示的实验装置，是通过________反映导体产生热量多少的。实验过程中，容器内的空气内能________（选填“增大”“减小”或“不变”），空气内能的变化是通过________（选填“做功”或“热传递”）方式改变的。
(2)小红同学探究电流产生的热量与电阻的大小是否有关的实验装置如图2所示，图中两个完全相同的烧瓶分别装有电阻$R_甲$、$R_乙$和相同的温度计。实验中通过________反映导体产生热量的多少。
(3)小红同学想利用这套装置比较两种液体的比热容，除需要保持两种液体的质量相同外，她设计电路时还必须满足的条件是$R_甲$、$R_乙$的阻值________（选填“相同”或“不同”），这样做的目的是________。

电阻
; 乙、丙
; U形管两边液面高度差
; 增大
; 热传递
; 温度计示数的升高量
; 相同
; 保证甲、乙两瓶中的液体在相同的时间内吸收的热量相同
