7. 如图所示,电冰箱的压缩机由一个温控开关$S_1$自动控制,当温度高于设定温度时,自动闭合,温度低于设定温度时,自动断开;冷藏室中的照明灯是由开关$S_2$控制的,冰箱门打开时$S_2$闭合,冰箱门关上时$S_2$断开。下列说法正确的是 (
B
)

A.照明灯和压缩机是串联的
B.照明灯和压缩机是并联的
C.电冰箱门关上后,照明灯亮
D.冰箱内温度低于设定温度时,压缩机开始工作

答案

B

解析

解：由题意及电路图分析：
温控开关$S_1$控制压缩机，门控开关$S_2$控制照明灯，两者独立工作、互不影响，故照明灯和压缩机是并联的，A错误，B正确；
冰箱门关上时$S_2$断开，照明灯不亮，C错误；
温度低于设定温度时$S_1$断开，压缩机停止工作，D错误。
答案：B
8. (易错题)小红在做实验时,先连成如图所示的电路,然后闭合开关$S_1,$再闭合开关$S_2,$小红看到的现象是 (
A
)
A.两盏灯开始都亮,后来$L_1$不亮
B.两盏灯一直亮
C.两盏灯一直都不亮
D.两盏灯开始都亮,后来$L_2$不亮

答案

A　[易错分析]当只闭合 $ S_{1} $ 时，两灯泡串联，所以两灯开始都发光，当再闭合 $ S_{2} $ 时，灯 $ L_{1} $ 被短路，只有灯 $ L_{2} $ 工作。
9. 如图所示的电路,闭合开关S后,会产生的现象是 (
C
)
A. L₁、L₂都亮
B. L₂亮,L₁不亮
C. 电源被烧坏
D. 两灯全被烧坏

答案

C

解析

闭合开关S后，电流不经过用电器直接从电源正极回到负极，形成电源短路。电源短路时，电路中电流过大，会烧坏电源。两灯因被短路无电流通过，不会被烧坏。
C

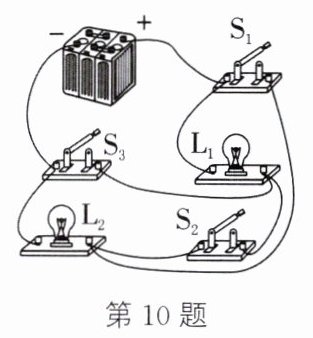

10. 如图所示电路中:
(1)若使$L_1、$$L_2$串联,则应只闭合开关
$ S_{2} $
。
(2)若使$L_1、$$L_2$并联,则应只闭合开关
$ S_{1} $、$ S_{3} $
。
(3)若只闭合$S_3$而断开$S_1、$$S_2,$则灯
$ L_{1} $
亮。
(4)若闭合$S_1、$$S_2$而断开$S_3,$则灯
$ L_{2} $
亮。
(5)同时闭合开关
$ S_{1} $、$ S_{2} $、$ S_{3} $
,电源短路,这是不允许的。

答案


(1) $ S_{2} $
(2) $ S_{1} $、$ S_{3} $
(3) $ L_{1} $
(4) $ L_{2} $
(5) $ S_{1} $、$ S_{2} $、$ S_{3} $

解析


(1) $ S_{2} $
(2) $ S_{1} $、$ S_{3} $
(3) $ L_{1} $
(4) $ L_{2} $
(5) $ S_{1} $、$ S_{2} $、$ S_{3} $

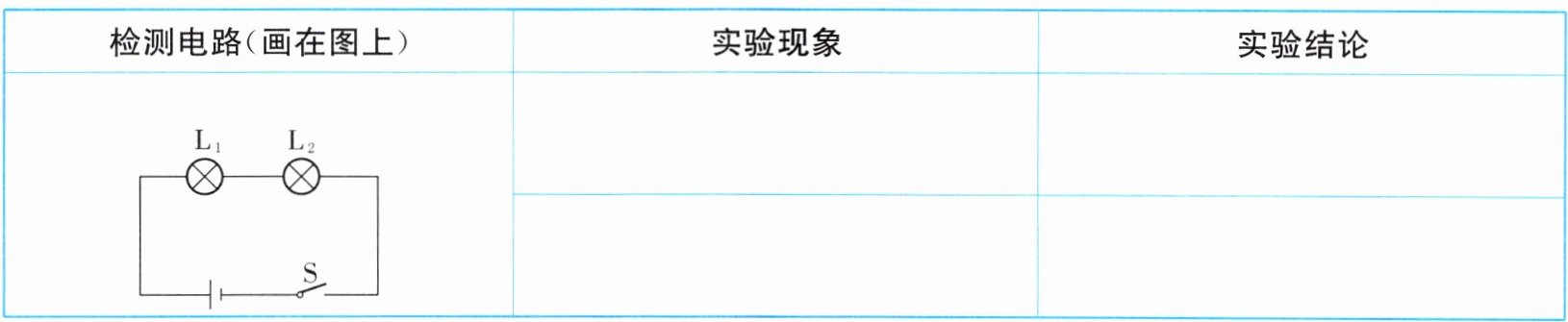

11. 如表格中的电路图所示,闭合开关S后,发现两灯均不亮,其中一个灯损坏,现提供一根导线,请你用这根导线对电路进行检测,并完成下表。

答案

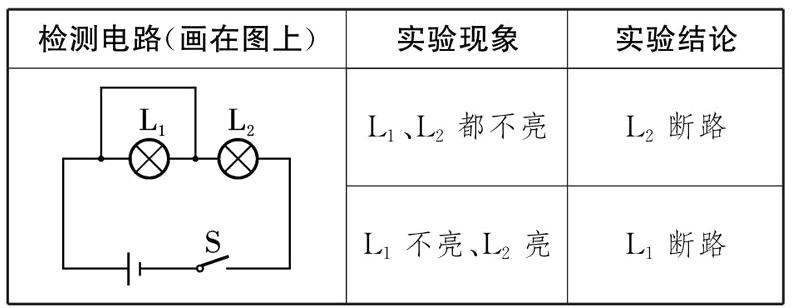

如表所示L不亮L亮L断路
12. 如图所示,用导线连接使灯$L_1$和$L_2$组成并联电路,下列方法正确的是 (
C
)
A.用一根导线连接A、B,再用另一根导线连接C、E
B.用一根导线连接A、B,再用另一根导线连接D、E
C.用一根导线连接A、C,再用另一根导线连接B、E
D.用一根导线连接A、C,再用另一根导线连接C、E

答案

C

解析

要使灯$L_1$和$L_2$组成并联电路，需让两灯两端分别连接在一起，再接入电源。分析各选项：
选项A：连接A、B会使$L_1$短路，连接C、E无法形成两灯并联，错误。
选项B：连接A、B短路$L_1$，连接D、E后电路为$L_2$的简单电路，错误。
选项C：连接A、C，此时$L_1$左端A与$L_2$右端C相连；连接B、E，$L_1$右端B与电源负极E相连，同时$L_2$左端B也与E相连，两灯两端分别并联，正确。
选项D：连接A、C和C、E，会使电源短路，错误。
答案：C
