10. 小明为自家的花卉大棚设计了一套智能电路管理系统,整个电路的通断可以通过手动控制开关$S_1$或手机远程控制开关$S_2$实现.当大棚内光线较暗时,光控开关$S_3$自动闭合,接通灯泡;当需要给大棚通风时,闭合开关$S_4,$启动风机.灯泡和风机均可独立工作,以下电路图中符合要求的是(
C
)答案
C
解析
整个电路通断由S₁或S₂控制，故S₁、S₂并联作总开关；灯泡L由S₃控制且与风机M独立工作，故L与S₃串联、M与S₄串联，两者再并联。选项C中，S₁、S₂并联（总开关），S₃-L支路、S₄-M支路与S₁//S₂支路三者并联，符合要求。A中M-S₄在干路，无法独立；B中S₁、S₂串联，需同时闭合；D中S₁、S₂串联且L与S₄串联，错误。
11. 某节目中,主持人做了"电池十口香糖锡纸= 取火工具"的实验:如图所示,取口香糖锡纸,剪成条状,接在电池的两极,很快发现纸条中间处开始冒烟起火苗.
(1) 实验中锡纸条______
(2) 锡纸的温度达到燃点而被点燃,此过程中电池的电能转化成锡纸的______
(1) 实验中锡纸条______
锡面
(选填"纸面"或"锡面")紧贴电极,将它的两端直接连接电池正负极,会造成电池______短路
.(2) 锡纸的温度达到燃点而被点燃,此过程中电池的电能转化成锡纸的______
内能
.答案
(1)锡面；短路；(2)内能
解析
(1)锡是导体，纸面是绝缘体，实验中需锡纸条的锡面紧贴电极；将锡纸条两端直接连接电池正负极，会造成电池短路。(2)锡纸温度达到燃点被点燃，此过程中电池的电能转化为锡纸的内能。

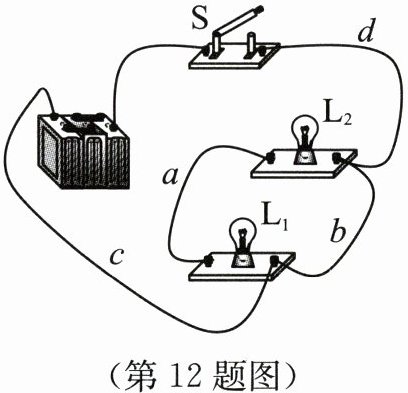

12. 小华在实验中连接了如图所示的电路,其中$L_1$与$L_2$为两个规格不同的灯泡.
(1) 开关S闭合后,电路将出现______(选填"通路""断路"或"短路").
(2) 若将c导线的右端从$L_1$的右端接线柱改接到$L_2$的左端接线柱上,开关S闭合后$,L_1$与$L_2$两端的电压______(选填"相等"或"不等");此时,若取下灯泡$L_1,$灯泡$L_2$是______(选填"亮"或"不亮")的.
(3) 要使两灯串联,将图中的导线______(选填"a""b""c"或"d")拆除即可.
(1)
(2)
(3)
(1) 开关S闭合后,电路将出现______(选填"通路""断路"或"短路").
(2) 若将c导线的右端从$L_1$的右端接线柱改接到$L_2$的左端接线柱上,开关S闭合后$,L_1$与$L_2$两端的电压______(选填"相等"或"不等");此时,若取下灯泡$L_1,$灯泡$L_2$是______(选填"亮"或"不亮")的.
(3) 要使两灯串联,将图中的导线______(选填"a""b""c"或"d")拆除即可.
(1)
短路
(2)
相等
；亮
(3)
b
答案
(1)短路；(2)相等；亮；(3)b
解析
(1)开关S闭合后，电流从电源正极出发，经开关S、导线d、导线b、导线c直接回到电源负极，不经过L₁和L₂，电路发生短路。
(2)将c导线右端改接到L₂左端后，L₁与L₂两端分别相连，为并联电路，并联电路各支路电压相等；取下L₁，L₂所在支路仍为通路，故L₂亮。
(3)原图中导线b将L₁右端与L₂右端连接，导致短路或并联，拆除导线b后，电流依次经过L₁、L₂，两灯串联。
(2)将c导线右端改接到L₂左端后，L₁与L₂两端分别相连，为并联电路，并联电路各支路电压相等；取下L₁，L₂所在支路仍为通路，故L₂亮。
(3)原图中导线b将L₁右端与L₂右端连接，导致短路或并联，拆除导线b后，电流依次经过L₁、L₂，两灯串联。
