7. 如图 17 - 6 所示,电源电压不变,只闭合开关 $ S_1 $,电流表的示数为 $ 0.3A $；再闭合 $ S_2 $,电流表的示数变化了 $ 0.4A $。同时闭合 $ S_1 $、$ S_2 $ 后,相同时间内 $ R_1 $、$ R_2 $ 消耗的电能之比是()。

A.$ 3:4 $
B.$ 4:3 $
C.$ 7:3 $
D.$ 4:7 $

A

只闭合$S_1$时，电路为$R_1$的简单电路，电流表测$R_1$的电流，$I_1 = 0.3A$。
再闭合$S_2$，$R_1$、$R_2$并联，电流表测干路电流。并联电路各支路互不影响，通过$R_1$的电流不变，电流表示数变化量等于通过$R_2$的电流，即$I_2=0.4A$。
相同时间内$R_1$、$R_2$消耗的电能之比：
$\frac{W_1}{W_2}=\frac{UI_1t}{UI_2t}=\frac{I_1}{I_2}=\frac{0.3A}{0.4A}=\frac{3}{4}$
A

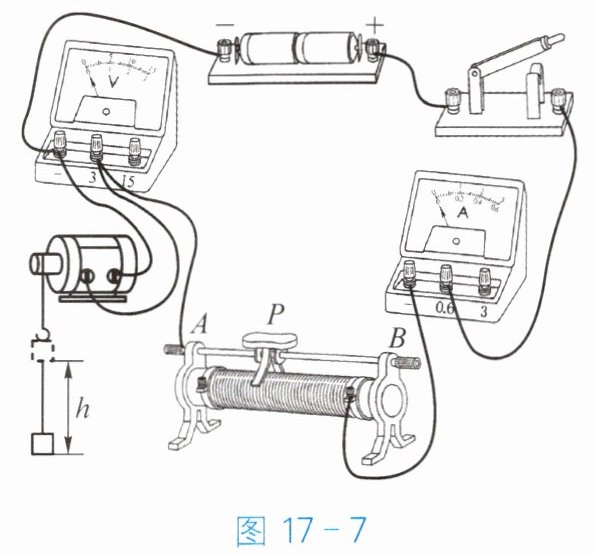

8. 小明同学为了“探究影响电流做功的因素”,设计了如图 17 - 7 所示的实验,利用电动机提升物体,可以较形象地比较出电流做功的多少。

(1)该实验通过观察比较电流在不同情况下做功的多少。在此过程中,电能转化为能。
(2)将滑动变阻器的滑片 $ P $ 向(选填“$ A $”或“$ B $”)端移动时,电流表和电压表的示数都变大,相同时间内物体被提升的高度也变大了,这说明当通电时间一定时,电流、电压越,电流做功就越多。
(3)保持电压表、电流表的示数不变,通电时间越长,物体被提升的高度越。
(4)根据实验可归纳出,电流做功与、、有关。
(5)科学家通过大量研究表明：电流做功的计算公式为 $ W = $。

（1）物体被提升的高度 机械 （2）B 大 （3）高 （4）电压 电流 通电时间 （5）UIt

如图 17 - 8 所示,电源电压保持不变,闭合开关 $ S $,电压表 $ V_1 $ 与电压表 $ V_2 $ 的示数之比为 $ 3:4 $。下列计算结果中正确的是()。

A.电阻 $ R_1 $ 与 $ R_2 $ 的阻值之比为 $ 3:4 $
B.通过电阻 $ R_1 $ 与 $ R_2 $ 的电流 $ I_1 $ 与 $ I_2 $ 之比为 $ 3:4 $
C.电流通过电阻 $ R_1 $ 与 $ R_2 $ 所做的功之比为 $ 3:4 $
D.电流通过电阻 $ R_1 $ 与 $ R_2 $ 所做的功之比为 $ 3:1 $

D

由图知，$R_1$与$R_2$串联，电压表$V_1$测$R_1$两端电压$U_1$，电压表$V_2$测电源电压$U$，已知$U_1:U=3:4$。
串联电路电流处处相等，$I_1=I_2=I$。
$U_2=U-U_1$，则$U_1:U_2=3:(4-3)=3:1$。
由$R=\frac{U}{I}$，$R_1:R_2=\frac{U_1}{I}:\frac{U_2}{I}=U_1:U_2=3:1$。
电流做功$W=UIt$，时间$t$相同，$W_1:W_2=U_1It:U_2It=U_1:U_2=3:1$。
结论：D正确。
