1. 小科想在自家的车库内充电,发现车库内只安装了电灯,没有插座。于是小科想在如图所示的原有线路上安装一个双孔插座,则她应在______(填“a、b”“b、c”或“a、c”)之间安装才合理。

a、c

2. 下列符合安全用电的做法是 ()
A.两手同时接触相线和零线
B.插座安装过低,小孩玩耍时将小手插塞进插座
C.家用电器外壳加接地保护
D.人摆弄电器,触到接相线的金属触头

C

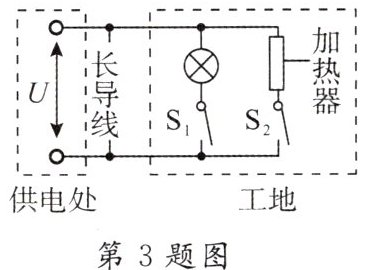

3. 建筑工地需要架设临时供电线路,实现照明和电加热功能。其简化电路如图所示,供电处电压 U 不变,从供电处到工地用长导线(有一定的电阻)连接。闭合开关$ S_1、$$S_2 $时,加热器和照明灯同时工作。断开$ S_2 $后与断开$ S_2 $前相比较,下列说法正确的是 ()

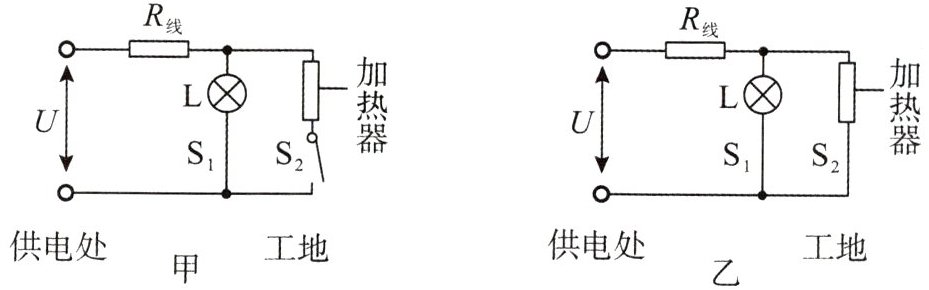

【解析】本题的难点是远距离输电时电路的分析。可以通过画等效电路图来分析。由于长导线有一定的电阻,因此可以画出$ S_2 $断开后和$ S_2 $断开前的等效电路,如图甲和乙所示。由图甲可知$,S_2 $断开后,L 和 R₍线₎ 串联$;S_2 $断开前,L 和加热器电阻 R₍热₎ 并联后再和 R₍线₎ 串联。由于并联电路的总电阻小于任意一个分电阻,即 R₍并₎＜R₍L₎,所以$ S_2 $断开后电路中的总电阻比$ S_2 $断开前大。电源电压 U 一定,由此可知$ S_2 $断开后总电流变小,R₍线₎ 消耗的电压变小,则灯泡 L 两端的电压变大。所以断开之后小灯泡变亮。单位时间内长导线上消耗的电能$(Q= I^2Rt)$变小,单位时间内整个电路消耗的电能(W= UIt)变小。因此选项 A、B、D 不正确,选项 C 正确。
【答案】C

C
