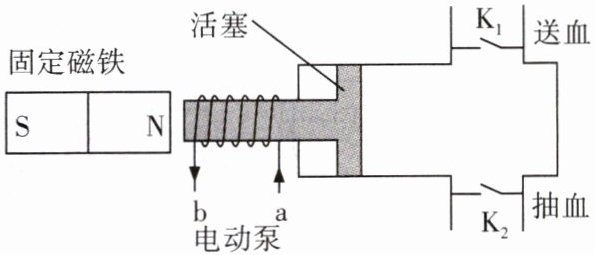

3.(2008)【科技前沿】心肺机用“电动泵”替代心脏,推动血液循环,“电动泵”的工作原理如图所示,将线圈ab固定在活塞一端,利用其与固定磁铁间的相互作用带动活塞运动,从而使血液定向流动。阀门$K_1、$$K_2$都只能单向开启,反向则封闭管路,当线圈中的电流从a流向b时,下列说法正确的是()。

A.线圈周围有磁场和磁感线
B.线圈左端是N极
C.活塞将向左运动
D.此时“电动泵”处于送血状态

D

根据右手螺旋定则，电流从a流向b时，线圈左端为S极，右端为N极。线圈右端N极与固定磁铁N极相互排斥，活塞向右运动，泵内体积减小，压强增大，K₂关闭，K₁开启，处于送血状态。磁感线是假想曲线，并非真实存在。
D

4.(2008)如图所示,开关S闭合,根据通电螺线管周围的磁感线分布判断直流电源的左端为(选填“正极”或“负极”)。弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中,弹簧测力计示数 ;若将铜块换成铁块,其他条件不变,则弹簧测力计示数 。(后两空选填“先变小后变大”“一直不变”或“先变大后变小”)

1. 首先判断电源正负极：
根据磁感线的方向，磁体外部磁感线从$N$极出发回到$S$极，可知通电螺线管的右端为$N$极，左端为$S$极。
再根据安培定则（右手螺旋定则）：用右手握住螺线管，让四指指向螺线管中电流的方向，那么大拇指所指的那端就是螺线管的$N$极。由此可判断出电流从螺线管的右端流入，左端流出，所以直流电源的左端为负极。
2. 然后分析弹簧测力计示数变化（铜块情况）：
铜不是磁性材料，不受磁场力的作用。
弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，铜块的重力不变，根据$F = G$（$F$为弹簧测力计示数，$G$为铜块重力），所以弹簧测力计示数一直不变。
3. 最后分析弹簧测力计示数变化（铁块情况）：
通电螺线管周围存在磁场，铁块是磁性材料，会受到磁场力的作用。
通电螺线管两端磁性最强，中间磁性最弱。
当铁块从右端运动到左端时，铁块受到的吸引力先变小后变大，根据$F=G + F_{磁}$（$F$为弹簧测力计示数，$G$为铁块重力，$F_{磁}$为铁块受到的磁场力），所以弹簧测力计示数先变小后变大。
综上，答案依次为：负极；一直不变；先变小后变大。

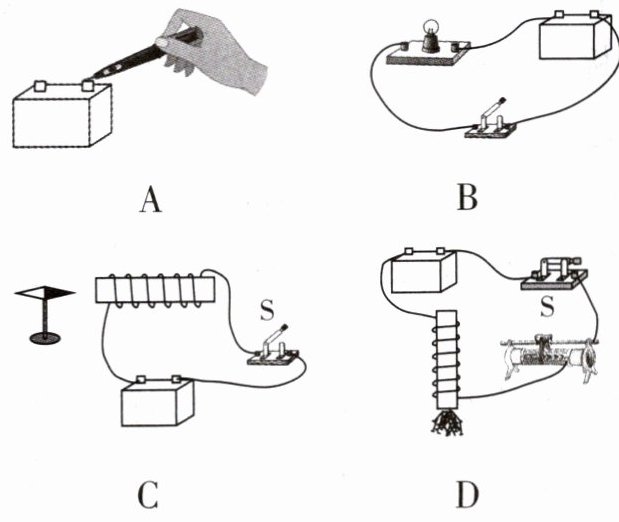

1.(2008,2009)【物理学与工程实践】小明从电动玩具上拆下一节电池。为了确定该电池的正负极,他设计了以下四种方案,其中可行的是()。

C

A选项用磁铁无法判断电池正负极；B选项灯泡发光仅能说明电路通路，无法确定正负极；C选项利用电磁铁，根据小磁针静止时N极指向可判断电磁铁极性，再由安培定则确定电流方向，从而得出电池正负极；D选项电磁继电器无法直接判断电池正负极。可行的是C。

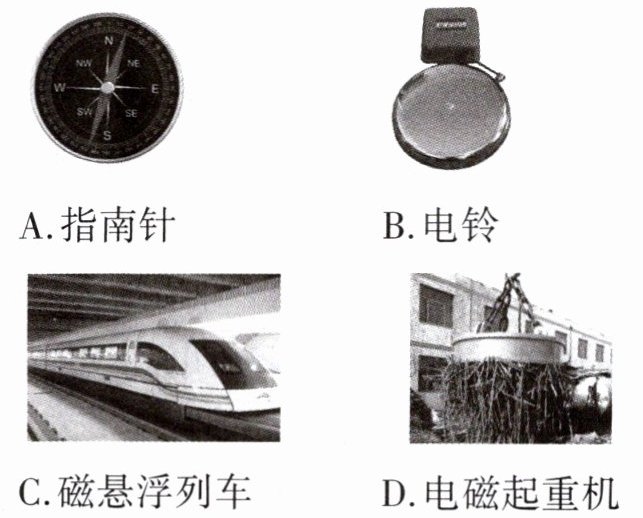

2.(2011)【物理学与日常生活】下面四幅图中,其工作原理不涉及电磁铁应用的是()。

A

电磁铁是利用电流的磁效应制成的，即通电时有磁性，断电时无磁性。
A选项，指南针是利用磁铁静止时N极所指的方向为该点的磁场方向，其工作原理不涉及电磁铁。
B选项，电铃中利用了电磁铁来控制电路的通断，使小锤敲击铃盖发声，涉及电磁铁的应用。
C选项，磁悬浮列车利用电磁铁产生的强大磁场使列车悬浮并运行，涉及电磁铁的应用。
D选项，电磁起重机利用电磁铁来吸附和搬运铁磁性物质，涉及电磁铁的应用。

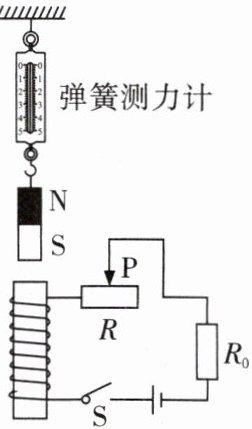

3.(2010)如图所示,闭合开关S,将滑片P缓慢向右移动的过程中,下列分析正确的是()。

A.通过电磁铁的电流变大
B.电磁铁的磁性不会变化
C.电磁铁的上端是磁北极
D.弹簧测力计示数将变大

D

滑片P向右移动，滑动变阻器接入电阻变大，总电阻变大，由欧姆定律知电路电流变小（A错误）；电磁铁电流变小，磁性减弱（B错误）；用安培定则，电流从电磁铁下端流入，线圈绕向使下端为N极，上端为S极（C错误）；电磁铁上端为S极，与下方磁铁S极排斥，磁性减弱时排斥力减小，弹簧测力计示数F=G-F斥，F斥减小则F变大（D正确）。
